皮尔磁:工业设备的电气测试
(发布日期:2019/8/14 13:04:11) 来源:皮尔磁


电气风险是各类工业设备在使用过程中不可忽略的风险。为了避免此风险,除了要确保电气设计本身符合安全要求外,在电气系统的安装过程中同样要避免因为错接、破坏等导致的短路、漏电等危险的产生。为此,EN/IEC 60204-1中对工业设备在安装之后的安全测试给出了规定,包含以下内容:

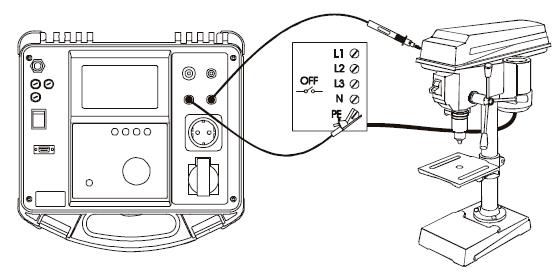

A接地电路连续性测试

测量设备的接地点到金属外壳部分的接地是否可靠,测量结果不应超过同等线径与长度的铜导线的电阻值。当接地回路中存在虚接、错接,或由于涂层导致接触不良时,都可通过此测试得以发现。

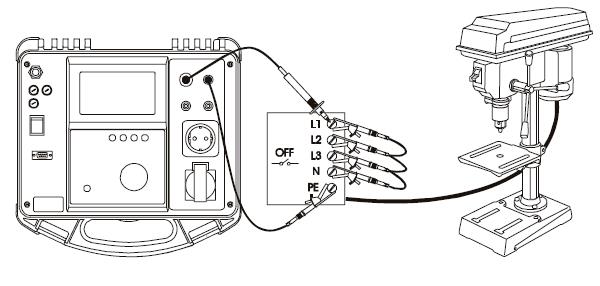

B绝缘电阻测试

采用500VDC的测试电压,将测试测试电压施加于设备金属外壳(即接地点)与设备的电线(含零线/中性线)之间,测量的所得值不应低于1MΩ。当接地回路与电线之间存在绝缘不足,例如存在绝缘受潮等情况时,将会被检查。

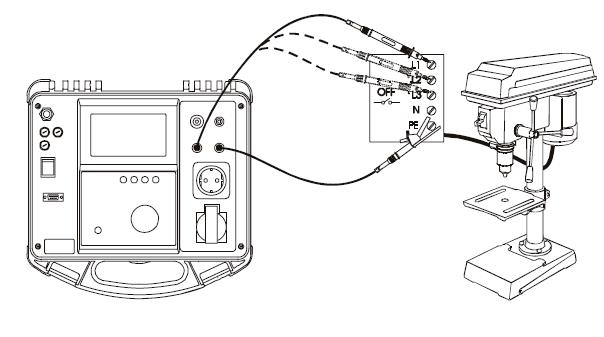

C 耐压测试

进行此测试时,被测点与进行“绝缘电阻测试”时的测量点相同,但使用的测试电压为1000VAC且测试时间至少不低于1s,测试时绝缘应当没有击穿。如果设备额定电压的两倍超过1000V,则采用设备额定电压的两倍作为测试电压。当接地回路与电线之间存在绝缘不足,例如所安装元件绝缘存在缺陷时,将会得到检查。


D 自动切断电源保护测试

此测试要在设备安装到使用位置之后测量,将故障环路阻抗仪接入电线与地线之间,确认如漏电保护等保护开关是否能即时动作。


在进行上述测试时,首先要保证测试人员的安全,选择的测试仪器要满足EN 61557以及EN 61558等标准中对安全低电压以及绝缘防护的要求。

皮尔磁作为拥有30多年行业经验的安全服务供应商,能够帮助设备制造商、设备用户对其设备进行前三项测试,以确保设备的安全,并对未能通过测试的设备进行分析并给出指导意见。





皮尔磁中国

销售咨询热线:4006 4006 50 网址: www.pilz.com.cn
