新品速递、IEEE 1588网络测控系统精确时钟同步协议工业交换机又添一员!
(发布日期:2023-3-13 17:21:23) 来源:上海兆越通讯技术有限公司

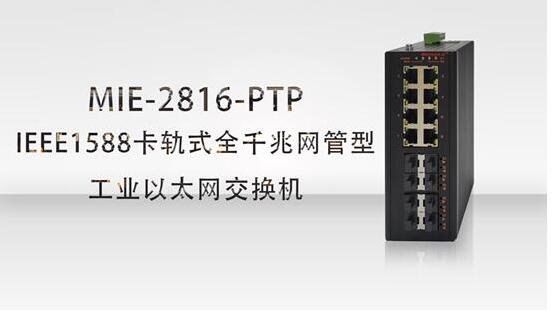

MIE-2816-PTP

8GE+8G IEEE1588卡轨式全千兆网管型工业以太网交换机


产品亮点

支持810/100/1000M电口(支持POE可选)+81000M SFP扩展槽(可支持百兆光模块)

支持IEEE 1588 PTP  V2  BC\TC\OC三种工作模式,; 精度50-100ns

支持兼容共有协议兼容STP/RSTP/MSTP生成树协议

DIN卡轨式小端口IEEE1588交换机

输入电压:DC12/24V, DC48V,(AC/DC 85-265V 外置电源适配器)




硬件功能

端口

 810/100/1000M电口(POE可选)

 81000M SFP扩展槽(可支持百兆光模块)

电源

输入电压:DC12/24V, DC48V

  AC/DC 85-265V 外置电源适配器)

支持双电源冗余

支持过载保护

支持电源防反接保护



指示灯定义

电源指示:P1P2

接口灯指示:1-8X1-X8

系统运行灯:RUN

故障指示灯:ALARM

工作环境

工作温度:-40℃~+75

储存温度:-40℃~85

相对湿度:5%~95%无凝

产品尺寸

宽×高×深:154.5×55.5×127.5(mm)

安装方式

DIN卡轨式安装

防护等级

IP40防护等级,无风扇设计

EMC

IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz150kHz);10V(150kHz80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)



软件功能

背板带宽:52Gbps

包转发速率:23.8Mpps

包缓存区:8Mbit

VLAN:支持基于端口的 VLAN 4096 个),802.1QVLAN支持 GVRP

自愈环组网方式:支持多组自愈环、支持相切环

端口聚合:支持静态聚合、支持 LACP动态聚合

PTP:支持PTP 1588 V2、支持BC\TC\OC三种工作模式、时钟精度±50ns

Jumbo Frame 巨帧:支持,最大帧长为9K

广播/组播/单播风暴抑制:支持基于端口速率百分比的风暴抑制

组播:支持IGMP Snooping

端口镜像:支持流镜像

QOS : 支持对端口接收报文的速率和发送报文的速率进行限制、支持 CAR Committed Access Rate)功能、支持每个端口支持8个输出队列、支持灵活的队列调度算法,可以同时基于端口和队列进行设置、支持 SPWRRSP+WRR 三种模式

ACL:支持 L2 Layer 2 ~L4 Layer 4)包过滤功能,提供基于源 MAC 地址、目的 MAC 地址、源 IP(IPv4)地址、目的IP(IPv4)地址、TCP/UDP 端口号的流分类



方案推荐:

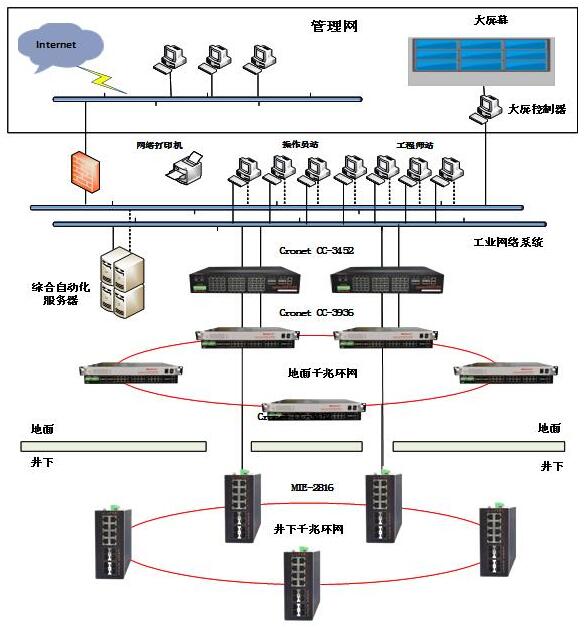

MIE-2816解决方案

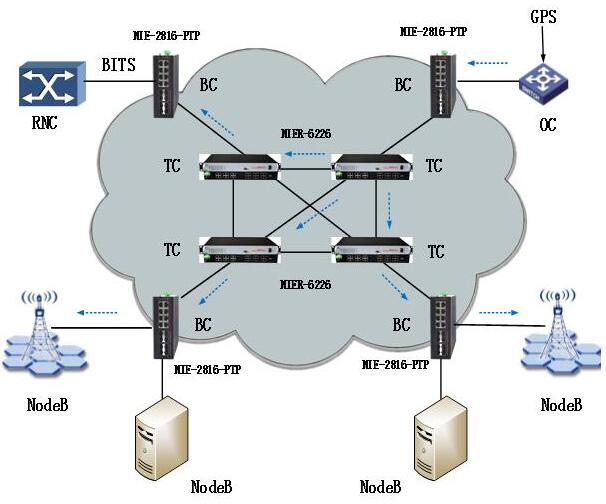

MIE-2816 -PTP          案:




方案特点

1MIE-2816-PTP交换机组网时,与传统以太网无任何区别,完全可以在现有网络的基础上组建IEEE 1588网络,这非常有利于降低施工难度和实施成本。

2MIE-2816-PTP交换机组建IEEE 1588对时网络,810/100/1000M适应以太网RJ45接口+8个千兆SFP插槽在对时系统上,可多台1588交换机共用一台1588时钟源进行授时,完成对终端精密授时。

4 MIE-2816P-PTP交换机组建IEEE 1588网络时,支持POE供电,ATAF标准,项目只需要用少量的交换机即可组成室内组网并对PD设备进行供电,可大大减少实施周期和实施成本。

5 MIE-2816-PTP交换机支持硬件时间戳IEEE1588v2功能:支持OC模式、BC模式、TC模式、单跳精度±50ns完全满足对时间精度要求
