GB 22530-2008《橡胶塑料注射成型机安全要求》实施于2008年11月1日，属于国内较早的一批针对某个具体行业的强制性国标，距今已有十余年的时间。为了更好地跟国际注塑机安全标准接轨，GB/T22530-2022应运而生，该标准主要采用ISO 20430（国际注塑机安全标准）的技术标准，同时结合中国国内注塑机行业的执行要求，在2008年版本的基础上进行修订。

EN ISO20430是现行的欧洲和国际标准，是目前在设计CE机型时，唯一的参考依据。GB/T 22530-2022于2022年12月31日发布，将于2023年7月1日正式实施。

2022版本与2008版本的主要技术差异，可以概括为以下几个方面：

1.  2个安全手段

● 采用GB/T16855规定的安全所需性能等级

● 采用ISO 20430标准内附录的规定

在ISO 20430的标准中，主要风险清单（List of Significant Hazard）从标准的正文，移入到了标准的资料行附录I中

2.   2个危险点

● 曲肘连杆结构内部储存能力引起的模板意外运动

新国标中新增使用动力操作式防护装置的要求：如果动力操作式防护装置的打开运动，对于合模机构区域的防护装置进入的操作人员存在危险，应中断打开运动，符合I型保护或PLr=c；新增使用光幕进行防护的要求：防护模具区域的光栅，使其延伸覆盖整个合模机构区域，该光幕中断时，应中断这些危险运动，符合PLr=d。

● 螺杆/柱塞的前进动作意外中断产生的危险

如果螺杆/柱塞的前进动作被意外中断了，应产生1个视觉的和/或听觉的警报。

3.   8个安全要求

● 危险停机时间的考虑

● 高压软管的甩击风险的防护要求

等等......

注塑机的典型风险及主要防护“思路”

注塑机容易对人造成伤害的危险点主要集中在合模装置区、注射喷嘴区和加料口区，有可能对现场人员造成机械式伤害或者热源伤害。在防护思路上，主要采取联锁防护装置、加装安全光栅以及加装固定式防护装置等。

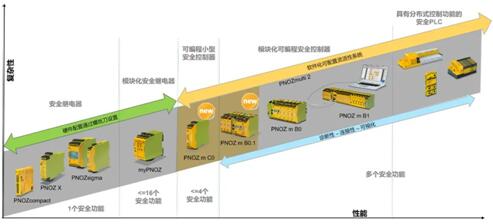

在安全控制器的选择上，根据需要控制的安全功能的数量不同，可以有多种选择。从控制单个安全功能的安全继电器，到可控制多个安全功能的模块化可编程安全控制，甚至是具有安全分布式控制功能的安全PLC，总有一款能够满足用户的应用需求。

皮尔磁是GB/T 22530-2022标准的主要起草单位之一，对新标准的要求以及新老标准之间的区别都非常地了解。

我们不仅熟悉标准，而且有丰富实践经验，能够为用户提供专业的安全咨询，让您的注塑机更快地达到CE安全要求；皮尔磁在产品线方面也非常地完善，能够针对不同规格的注塑机，根据用户的需求，提供高性价比的安全解决方案。

目前国内主要的注塑机生产企业都是我们的合作伙伴。
