随着中国制造越来越被世界所认可，欧洲等各国对中国设备的引入量也逐年上升。CE认证作为进入欧盟的必要条件之一，也越来越被中国制造商所熟悉。电气测试作为其中的主要一环，也逐步被大家所认知。那电气测试究竟包含哪些内容，又该如何去做呢？下面就让我们来揭开它的神秘面纱。

电气测试作为CE认证的组成部分，其主要包含3种形式：

1. 接地连续性测试

接地连续性测是指在接地端与相关点之间施加0.2A-10A的电流，测量其电阻大小，一般测量值应小于1欧姆。

2. 绝缘测试

绝缘测试是指在电路导线（主要指380V和220V）和保护联结电路之间施加500VDC，测量其电阻大小，一般测量值应不小于1兆欧。

3. 耐压测试

耐压测试是指在动力电路导线（主要指380V和220V）和保护联结电路之间施加2倍于设备的额定电压或1000VAC，测试周期1S，击穿限制值50mA，测量结果应为无放电击穿现象发生。

在了解了3种测试所要做的内容之后，就可以选择合适的测量仪器对电路进行相关测试了。需要注意的是，在做测试之前，请一定确保设备处于断电状态。在做耐压测试时人员还应注意高压的危险。下面以接地连续性测试为例：

接地连续性测试-10A：

测量设备：

METREL - MultiServicer MI2170

注意：设备的电源插座必须可靠接地，否则设备将无法正常工作。

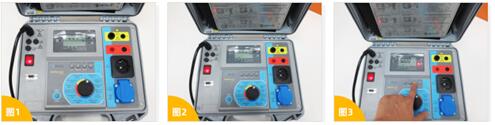

步骤1：将旋转开关设置为 — 连续性测试10A档，将显示图1所示信息；

步骤2：自动启动选项：使用Display（显示键）选择Continuity 10 A – AUTO （连续性 10 A – 自动）功能，将显示图2所示信息；

步骤3：设置电阻阀值

- 按Limit键查看当前设置的阀值

- 按住Limit键以选择合适的阀值

电阻阀值：0.100,0.200,0.300,0.500,1.000,1.500 Ω

步骤4：将表棒如图3插入相应位置，不要忘记关闭被测量设备的电源电压；

步骤5：按START/STOP键开始测量；测试开始信号灯在测量过程中亮起

步骤6：等待定时器时间结束以停止测量；

测量结束时将出现信号■或失败信号○，取决于测试结果与预设限值的比较。

现在大家是不是对电气测试内容以及如何进行测试有一些概念了呢，但在实际操作时还需要对标准的深度理解和专业的测试仪器。对此，皮尔磁作为安全自动化的专家，不仅对标准解读很有心得，还有专门的测试仪器以及专业人员，来帮助大家进行电气测试，从而可以更高效，便捷地通过CE认证。
