2024年9月，国际标准化组织（ISO）正式发布了ISO 14119：2024标准，新版本对联锁装置的设计和选型提出了更严格、更全面的要求。作为机械安全领域的重要参考标准，ISO14119的更新直接影响到工业设备的设计、制造和使用。这期咱们来聊聊新老版本标准之间的主要变化以及它对行业的影响。

新增附录J：干结点联锁装置串联的故障掩盖评估

在ISO 14119：2024中新增了附录J，整合了ISO/TR 24119的内容，重点讨论了干结点联锁装置串联时，故障掩盖(fault masking)的评估方法。

什么是故障掩盖？

简单来说，当多个干结点联锁装置串联时，如果其中一个装置出现故障，可能会被其他正常装置掩盖，导致系统无法及时检测到问题。这种情况下，整个系统的安全等级(PL)可能会降低，从而影响设备的安全性。

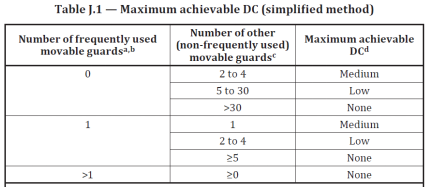

如果在机器的联锁开关设计中，使用了干结点的联锁装置串联，则需要注意：根据新标准的要求，达到的PL等级可能会由于故障掩盖而降低的问题。ISO14119：2024提供了一种简化的故障诊断覆盖率的评估方法，帮助制造商和用户评估联锁装置的可靠性，具体信息如下：

新增附录K：钥匙联锁装置的详细要求

钥匙联锁装置是机械安全中的重要组成部分，新版本将-ISO/TS 19837 （机械安全 - 被锁的钥匙联锁装置 - 设计和选择的原则） 的内容纳入为附件 K，并对第 5 类联锁装置--“钥匙联锁装置”提出了具体要求，包括钥匙编码、钥匙传递计划和系统设计原则等。

新增要求包括如下几点：

l 钥匙编码：钥匙必须具备唯一的编码，以防止误操作。

l 钥匙传递计划（Key Transfer Plan）：制造商需在文件中提供钥匙路径图，明确钥匙在系统中的流转逻辑。

l 联锁装置标记与说明书：要求标注锁紧监控符号（如锁定元件状态），并提供环境适应性（如粉尘、湿度）的使用说明。

l 系统设计原则：钥匙联锁装置的设计需要遵循一定的逻辑，确保钥匙的传递和使用符合安全要求。

这些安全要求的提出，有助于进一步规范钥匙联锁装置的设计和使用，有助于减少因钥匙管理不当导致的安全隐患。

新增附录I：紧锁力和冲击阻力测试程序

为了确保防护锁紧装置在实际使用中的可靠性，ISO14119：2024增加了附录I，详细描述了锁紧力测试（验证防护装置在静态负载下的锁紧能力）和冲击阻力测试（评估防护装置在动态冲击下的稳定性）的具体程序，确保防护锁紧装置在静态和动态负载下的可靠性。这些测试程序的标准化，为制造商提供了明确的测试方法，确保防护装置在各种工况下的可靠性，从而提升整体的安全性。

文档和信息要求的完善

除了技术要求的更新，ISO14119：2024还对文档和信息要求进行了完善，以确保用户在使用联锁装置时能够获得充分的指导。新增的要求包括：

联锁装置标记：必须标注锁紧监控符号，清晰显示锁定元件的状态

环境适应性说明：制造商提供关于防护装置在不同环境条件（如粉尘、湿度）下的使用说明

这些改进有助于用户更好地理解和使用联锁装置，减少因误操作或环境因素导致的安全问题。

ISO14119：2024的发布，标志着机械安全领域的一个新阶段。新版本标准带来的不仅是技术上的挑战，更是对安全理念的全面升级。对于机械设备制造商而言，需要重新审视现有产品的设计和测试流程，确保符合新标准的要求；对于用户来说，则需要增加关注联锁装置的选型和使用，确保系统的安全性和可靠性。
