MIE-2816-PTP 卡轨式全千兆网管型工业以太网交换机 上海兆越通讯技术有限公司通过诚信认证


MIE-2816-PTP 卡轨式全千兆网管型工业以太网交换机

产品型号: MIE-2816-PTP
产品价格: 价优
产品品牌: 兆越通讯

在线咨询
会员在线咨询,免费获取《电气自动化简讯》双月刊
  联 系 人: 经理
所在区域: 上海.上海
办公地址: 上海市松江区九泾路701号新雅科创园7号楼5楼A、B座
邮  编: 没填
电  话: 021-67756421
移动电话: 17301697825
传  真: 021-67756427
电子邮件: mexontec@mexontec.com
公司主页: http://www.mexontec.com
在线服务
详细描述:


2  支持8个10/100/1000M电口(POE可选),8个1000M SFP扩展槽

2  支持硬件时间戳IEEE1588v2

2  支持POE,AT和AF标准

2  支持STP/RSTP/MSTP生成树协议

2  支持Port-based VLAN,IEEE 802.1Q VLAN和GVRP 协议

2  支持动态和静态链路聚合

2  支持IGMP Snooping和GMRP过滤组播封包

2  支持基于MAC 地址的端口锁定,防止非法入侵

2  支持SNMPv1/v2c/v3不同等级的网络管理协议

2  多种网管方式:Web、Snmp,Telnet,console

2  IP40防护等级,波纹式铝型材外壳,工业4级电磁兼容性设计


  产品概述



MIE-2816-PTP是一款可以支持IEEE 1588网络测控系统精确时钟同步协议的工业以太网交换机,可提供8个10/100/1000M电口(POE可选)和8个1000M SFP插槽,可组建链形、环形等各种光纤冗余网络。支持基于硬件时间戳的IEEE1588v2,支持BC、P2P TC、E2E TC时钟模式,达到50ns对时精度。MIE-2816系列同时提供全面的网管功能,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、RSTP、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等,可完全满足用户的网管需求。可广泛应用于智能电网、产品测量、控制系统和工业自动化等领域。



关键参数:

1.   支持硬件时间戳的IEEE1588v2,同步精度可达±50ns

2.   IEEE802.1w快速生成树协议,IEEE802.1S MSTP和IEEE802.1D STP 兼容

3.   IGMP Snooping组播功能

4.   支持基于端口的VLAN和IEEE802.1Q VLAN标记和GVRP

5.   IEEE802.1pQoS优先级控制

6.   基于MAC地址的自动连接中继故障切换

7.   RS-232控制台、Telne、SNMP、Web浏览器和TFTP管理

8.   支持IEEE 802.1x安全

9.   端口速率控制

10.  静态安全的每端口MAC地址

11.  端口镜像

12.  支持端口聚合,支持IEEE802.3ad,3 条聚合链路组

13.  10/100Mbps-Full/Half-duplex,自动协商,Auto-MDI/MDIX

14.  全线速转发速率

15.  支持NTP对时系统



  产品参数



属性

MIE-2816 -PTP

接口

8个10/100/1000M电口(POE可选)

8个1000M SFP扩展槽

网线类型和距离

双绞线,支持最大传输距离100m

光口属性

单模1310nm,多模850nm;单模20km,多模550m(长距离模块可定制)

处理类型

存储转发

MAC地址表大小

支持8K个MAC地址

支持黑洞MAC地址

支持设置端口MAC地址学习最大个数

支持静态组播MAC

背板带宽

52Gbps

包转发速率

23.8Mpps

包缓存

12Mbit

流量控制

支持IEEE802.3x 流量控制(全双工)

支持基于端口速率百分比的风暴抑制

支持基于PPS的风暴抑制

生成树协议

支持STP/RSTP/MSTP协议

支持STP Root Guard

支持BPDU Guard

VLAN

支持基于端口的VLAN(4094个),802.1Q的VLAN

支持GVRP

自愈环组网方式

支持多组自愈环

支持相切环

链路聚合

支持静态聚合、动态聚合

PTP

支持PTP 1588 V2

支持BC\TC\OC三种工作模式

时钟精度±50ns

Jumbo Frame巨帧

支持,最大帧长为9K

DHCP

支持DHCP   Client

广播/组播/单播风暴抑制

支持基于端口速率百分比的风暴抑制

组播

支持IGMP Snooping

QoS

支持对端口接收报文的速率和发送报文的速率进行限制,粒度为:8Kbit/s

每个端口支持8个输出队列

支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WRR、SP+WRR

ACL

提供基于源 MAC 地址、目的 MAC 地址、源 IP(IPv4)

地址、目的 IP(IPv4)地址、 TCP/UDP 端口号的访问控制策略

支持入方向ACL 策略

端口镜像

支持端口镜像

网络安全

支持用户分级管理和口令保护

支持AAA认证

支持RADIUS认证

支持端口隔离

802.1X

支持基于端口的认证和基于MAC的认证

升级和配置

支持FTP/TFTP/WEB升级,日志记录, 配置文件下载与上传

告警输出

支持电源告警

管理

支持命令行接口(CLI)配置

支持Telnet远程配置

支持通过Console口配置

支持SNMP

维护

支持Ping

支持Telnet远程维护

指示灯

电源指示:P1、P2,接口灯指示:1-8、X1-X8,系统运行灯:RUN、故障指示灯:ALARM

电源

输入电压:DC:12/24V/ DC48V ,可外置AC/DC85~265V 电源适配器

支持双电源冗余

支持过载保护

支持电源防反接保护

工业凤凰端子接线

工作环境

工作温度:-40℃~+75℃

储存温度:-40℃~85℃

相对湿度:5%~95%无凝露

安装方式

卡轨式安装

外形尺寸

宽×高×深:154.5mm×55.5mm×127.5mm

防护等级

IP40护等级,无风扇设计

MTBF

350000h

质保期

5

符合标准

IEEE802.3:CSMA/CD

IEEE802.3i:10Base-T

IEEE802.3u:100Base-T

IEEE 802.3ad:链路聚合

IEEE 802.3x:全双工以太网数据链路层流控

IEEE 802.1p:流量优先级

IEEE 802.1Q:VLAN

IEEE 802.1w:快速生成树

IEEE 802.1X:基于端口的网络访问控制

EMI

电磁干扰度测试

EMC

IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz~2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-16(共模传导)   30V(cont.),300V(1s)

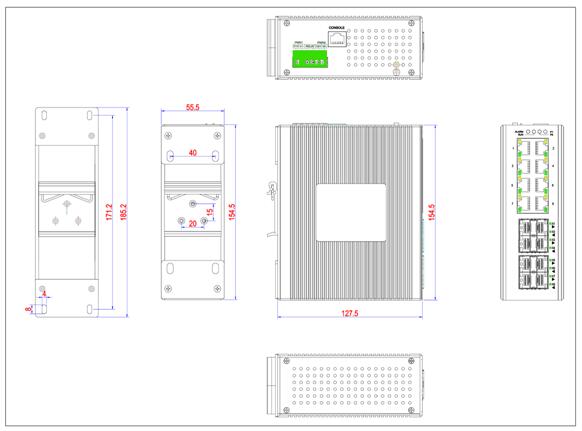

  安装图示




  订货信息


产品型号

规格参数

MIE -2816-PTP

8个10/100/1000M适应以太网RJ45接口+8个千兆SFP插槽,支持IEEE1588v2精确时钟同步协议,输入电压:DC12/24V 双输入; (外置AC/DC85~265V )

MIE -2816P-PTP

8个10/100/1000M适应以太网RJ45接口(支持POE)+8个千兆SFP插槽,支持IEEE1588v2精确时钟同步协议,输入电压:DC48V



可选配件



产品型号

规格说明

SFP模块

ME-S2101

SFP with 10M/100M/1000M(RJ-45)

ME-S2118-S

SFP 1.25G/1.0625G、 850nm LC 550m

ME-S2123-S

SFP 1.25G/1.0625G、 1310nm LC 20km

ME-S2123-S40

SFP 1.25G/1.0625G、 1310nm LC 40km

ME-S2125-S80

SFP 1.25G/1.0625G 、1550nm LC 80km

ME-S2123S-S

SFP 1.25G/1.0625G、 1310nm 单纤LC 20km

ME-S2123S-S40

SFP 1.25G/1.0625G、 1310nm 单纤LC 40km

ME-S2125S-S80

SFP 1.25G/1.0625G 、1550nm 单纤LC 80km
