扩散硅压阻式压力传感器（高压）
8系列压力传感器装TAB胶粘式测量元件，十分耐用。甚至受到
压力最大值影响也如此。其专用于测量高压。400～1000bar压力范围
的8系列用厚的玻璃引线和丝焊式测量元件。

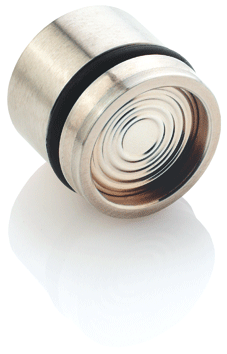

高灵敏度压阻式硅芯片用于压力感受。由密封的不锈钢外壳（用
同心波纹膜片密封）保护芯片免受外界环境影响。为使膜片上的压力
传到敏感元件，在壳体内灌硅油。
同压力介质接触的一切金属件均由不锈钢316L制成。全焊接式外
壳密封成真空。
典型用途：生产过程，航空电子设备，随动操纵装置，机器人技
术……
耐用的压力传感器
浸在硅油中的压阻式芯片被焊接到不锈钢316L外壳中。
高灵敏度
在所有的标准压力范围，以4mA供电电流可得到900mV信号。
适用性
类型：绝压和密封式表压。9个标定测量范围（从10到1000bar）。
不同的材料和灌入油（见选用项）
质量
每个压力传感器都经过压力响应与温度特性的补偿试验,都有合格
证书，合格证上说明试验结果和特性。假如用户要求,可作专门试验。
8 系列
技术条件
压力范围（FS）和超压（bar），信号输出（mV）
PAA-8 10 20
PA-8 10 20 50 100 200 400 600 1000
信号输出（典型） 900 900 900 900 900 900 900 900
超压 20 40 100 200 300 600 900 1100
PAA：绝压，在真空时为零点 PA：密封式表压：在大气压时零点（在校准日）
电桥电阻25℃ （Ω） 3500 ±20%
恒电流供电 （mA） 4（标称） 5（最大）
绝缘50VCC （MΩ） 100
使用温度 （℃） －30…100 －55…150（选用）
补偿范围 （℃） 0…50（1） －10…80（1）
贮存温度 （℃） －40…100 －60…150
振动（20…5000HZ） 20g
耐用性（周期） （FS 25℃） ＞100×106FS
外壳和膜片 不锈钢，类型316L
密封圈 氟化橡胶（1）iΦ12×1.5mm
注入油 硅油（1）
重量 13g
绝对体积变化 （25℃） ＜0.1mm3/FS
电缆（选用） 0.09mm2,12×Φ0.1mm,硅护层
绝缘250V，0Φ1.2mm,长度7cm(1)
精度（2） （%FS） 0.5（典型）（1） 1最大
偏移（在25℃） （mA） ＜20（用22Ω R5补偿（3））
温度偏差 0…50℃ ─10…80℃ －55…150℃
零点 （mV/℃） ＜0.10 ＜0.20 ＜0.30
灵敏度 （%/℃） ＜0.01 ＜0.03 ＜0.07
长时间稳定性（典型） （mV） 2 3 5
自然频率（谐振） （KHZ） ＞30
注（1）其它按要求：
（2）包括线性，迟滞和重复性，按照过零点的最佳直线计算线性；
（3）外部补偿，没提供补偿电位计。
选用项目
-铂或耐蚀镍基合金C-276膜片，镀金膜片
-传感器全部为耐蚀镍基合金C-276
-低温油，氟化油、橄榄油
-特性：线性、超压、较低的TC零点
-专门试验
-在100和1000bar之间的一切压力范围
-在－55和+150℃之间的一切压力范围
-补偿PCB
PA-8/8467-1000（1） SN CB330（2）
（3）温度 （4）零点 （5）－100 （6）补偿 （7）d零点
-6.9 -50.5 53.6 -30.1 -1.4
2.4 -50.8 57.0 -29.7 -1.0
26.2 -52.1 67.4 -28.7 0.0
50.6 -54.4 79.5 -28.1 0.6
80.2 -57.4 97.5 -27.0 1.6
补偿 R2=510KΩ（8） R4=27.0Ω（1）
零点 －1.7mV(9) P (标准大气压) 962mbar(10)
灵敏度 0.795mV/bar(11)
(12)(bar) (13)(mV) (14)线性 (15)线性
500.00 395.6 －0.23 －0.18
1000.00 796.7 0.23 0.18
长时间稳定 OK（16）
芯片 2.5（6.1306.02）（17）
激励 4.0mA(18) 500V试验(19)
01.10.97（20）------------------------------------------------------FLOH.LO2F00（20）
每个传感器提供下述数据的计算图表
注：
1． 类型（PA-8），图号（8467），压力传感器的量程（1000bar）
2． 压力传感器顺序号（按需求刻上）
3． 实际试验温度
4． 没有补偿的零点偏移（mV）
5． 零点偏移值（mV），用试验电阻（100KΩ），（只为系数计算用）
6． 零点偏移（mV），用计算的补偿电阻R1或R2
7． 温度零点误差（mV），用补偿电阻R1或R2
8． 补偿电阻R1/R2和R3/R4
9． 用补偿电阻R1/R2和R3/R4时的偏移（用R5补偿电位计进行零点细调）
10．环境压力，绝压传感器（＜20bar）的零点基准
11．压力传感器的灵敏度
12．压力试验点
13．压力试验点的信号
14．线性（通过零点的最佳直线）
15．线性（最佳直线）
16．长时间稳定性结果
17．芯片类型（按需求，硅芯片的标号）
18．激励（恒电流）
19．电压绝缘试验
20．试验日期 试验设备
附注：
-这里所说的技术条件只适用于恒电流供电，传感器在0.5和4mA之间的电流范围激励，当在恒电压下激励时，零点偏移值保持不变，灵敏度减小约1%/+5℃
-若放在极端温度中，则补偿电阻有＜50ppm/℃温度系数，传感器和电阻可放在不同的温度环境
-传感器可用集成式补偿电阻调整 |
