案例丨智能垃圾桶在线监测垃圾满溢原来是用了这款LoRa网关
(发布日期:2019/5/16 9:40:14) 来源:



“每天都要隔两三小时巡逻一次看看垃圾桶满了没,有时候垃圾桶已经满了,没有及时清理,或垃圾桶的盖子开了没有盖上,造成垃圾苍蝇满天飞,导致周围居民投诉不断,有时候垃圾桶确还是空的白跑一趟,不仅仅浪费我的时间也浪费垃圾收运车燃油费,特别是遇上高温或者下雨寒冷恶劣天气,更是费时费力”一名环保工人抱怨连连。

“但是自从公司配备了这套垃圾桶监控系统后,我可以从手机APP上查看哪个地方的垃圾桶已经满了,直接开车过去收就行了,真的太方便太智能了”,该工人一脸欣喜的说到。

该环卫工人提到的垃圾箱监控系统正是宏电基于新一代无线通信技术lora低功耗广域网技术、物联网、大数据部署的智能垃圾桶监测系统,这套系统主要由地埋式垃圾箱传感器、监控摄像头、宏电4G LoRa网关、宏电设备云平台、垃圾监测业务管理平台、移动端App 组成,实现垃圾桶内部和外部环境的整体监测管理。

系统部署

垃圾桶内部监测方面,通过内置于垃圾桶盖的LoRa传感器,实时对垃圾箱的容量、垃圾箱内温度进行采集,将垃圾空间占用状态、倾倒状况、箱内温度等数据通过LoRa网络传输到宏电LoRa网关,网关进而将数据通过4G网络实时上传到业务管理平台、移动APP ,垃圾管理者能更直观的了解辖区内各个垃圾桶的垃圾满溢情况与温度监控方便安排垃圾收运车辆或清理人员进行清理服务,并为垃圾收运车辆规划最佳的回收路线。

 垃圾桶外部环境监测方面,宏电LoRa网关同时和路灯杆自带的摄像头通过网口连接,实时将摄像头采集到的垃圾桶分布点的监控视频画面通过4G网络传输到业务管理平台,实现垃圾桶现场环境的可视化远程监控管理

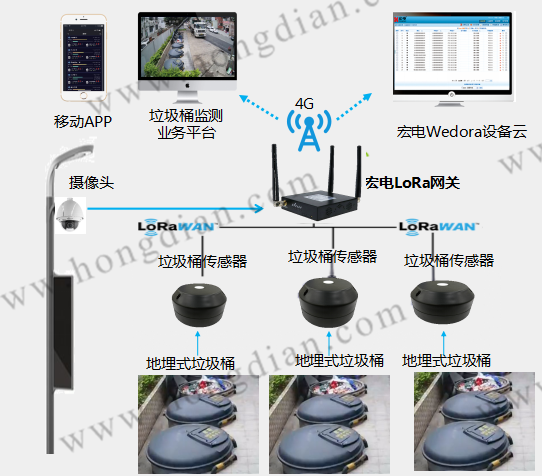

系统拓扑图



系统优势

1、系统采用4G+LoRa的全无线架构,无需布线施工,部署灵活

LoRa低功耗广域网具有低功耗、距离远、抗干扰,灵敏度高,成本低等优点,项目部署中无需布线,通过宏电LoRa网关lora低功耗网络和垃圾桶内lora传感器实现无线通信,上行通过4G网络将采集数据上传到垃圾监测业务中心,网络内所有无线节点功耗可评估,且功耗相仿自动组网、自维护、网络连接可视,全天候稳定运行无需人工干涉管理方式多样,可通过直接访问网关或网络服务器对所有的监控进行管理;同时多个lora传感器采集器数据可统一通过一个网关发送,节省4G流量费。

项目部署中的关键设备宏电LoRa网关也称为LoRa基站,低功耗广域网的关键节点设备,集成了 4G 无线联网功能和 LoRa 终端接入功能,基于低功耗物联网技术开发,电池寿命长, IP67 等级设计,耐磨、耐压、抗震,支持LORA终端定位、测速,支持LORAWAN协议,可以实现多频点、多信道的同时接收。主要具备以下三个特点:

宏电LoRa网关

更低功耗:这款设备采用超低功耗芯片组控设计,正常工作功耗约 230mA@12V,设有智能休眠模式;

部署成本低:设备基于4G/LoRaWAN无线传输机制,可支持无遮挡15Km远距离传输,利用 433MHz 免费频段进行无线数据传输,支持 10 个通道同时接受数据,可接入海量节点,部署更加灵活、便捷;

稳定可靠:设备设有独有的无线网络传输方式、可靠的异常触发设计,通过大量的实际项目应用场景验证,具有稳定可靠的运行机制。



2、垃圾桶内异常实时监测

垃圾满溢:垃圾箱满时,传感器将数据给宏电LoRa网关,LoRa通信会自动联网发送垃圾已满的信息至垃圾处理中心,垃圾处理中心收到信息后会根据垃圾箱的联网定位进行垃圾回收处理;

着火监测:系统采集垃圾桶温度,发现温度超过阈值并识别火源系统自动监测上报异常信息;



3、云平台远程监控,维护成本低

LoRa网关支持接入宏电Wedora设备云管理平台,通过宏电Wedora设备云管理平台能够实现对分散在不同地点的终端设备进行统一的运行状态监管,实时掌握终端运行状况和在线网络状态、设备故障、流量使用情况,降低运营成本
