AcrelCloud-6000安科瑞智慧用电云平台 银行网点推荐
(发布日期:2019/7/11 14:32:14) 来源:



安科瑞 戴玥

江苏安科瑞电器制造有限公司 江苏江阴 214405

1. 概述

今年以来,重大火灾事故时有发生,为此公安部消防局近期出台了公消【2017】297号红头文件,《关于全面推进“智慧消防”建设的指导意见》,意见要求,2018年底,地级以上城市建成消防物联网远程监控系统,目前已经建成消防物联网系统的城市,在2017年底,70%以上的火灾高危单位和设有自动消防设施的高层建筑接入系统,2018年底全部接入。

华东建筑设计研究总院和上海市消防局也于2017年9月推出上海市工程建设规范《消防设置物联网系统技术规范》,用于指导上海市消防物联网和安全用电物联网的建设。

安科瑞凭借多年在电气火灾监控领域的丰富经验和技术力量,前瞻性的推出了安全用电管理云平台,该平台采用自主研发的漏电电流互感器、温度传感器和电气火灾探测器,对引发电气火灾的主要因素(导线温度、电流和漏电电流)进行不间断的数据跟踪与统计分析,并将发现的各种隐患信息及时推送给企业管理人员,指导企业实现第一时间的排查和治理,达到消除潜在电气火灾安全隐患,实现“防患于未然”的目的。

本方案针对银行网点的电气安全监测,银行网点一般两路电源供电,其中一路8小时供电,另外一路24小时供电。安全用电平台在每个网点设置两个监测点,监测回路电流、电压、功率、功率因数、漏电电流和三相线缆温度。



2、系统方案

2.1探测器点位设置

银行网点采用两路电源供电,方案在每个网点设置两个监测点,监测回路电流、电压、功率、功率因数、漏电电流和三相线缆温度。配置的设备包含漏电电流互感器、电流互感器、温度传感器、漏电探测器和无线传输模块。

由于现场改造无法停电,本方案配置的漏电电流探测器和电流互感器均采用开口式互感器,可在不停电的情况下完成施工改造。

2.2系统结构



AcrelCloud-6000安科瑞智慧用电云平台 银行网点推荐787.png



2.3电气火灾隐患治理模式

依托线上“隐患预警平台”对电气线路运行数据采集,通过大数据分析技术识别电气隐患类型,最终消除电气隐患;“隐患管理平台”为监管部门提供隐患监管、隐患治理、信息管理分析报告,实现区域电气火灾隐患的风险评估。

通过项目设计、安装施工、管理、调试、运行等步骤,实现生产经营单位电气线路的实时监测,实现相关监测数据的采集、上传、监控、报警等功能。在目标配电柜安装用电安全智能传感终端、剩余电流互感器、电流互感器、温度传感器等实时监测设备。将采集电气线路的剩余电流、电流、线路温度和环境温度等多路参数通过无线方式上传平台服务器

系统具备远程实时监测,异常数据报警,历史信息查询及统计,动态数据变化实时显示,电气线路安全隐患排查分析,及隐患分析处理等功能;同时系统支持移动终端登陆功能(APP)、第三方远程服务托管、远程程序升级、设备远程维护等服务。

3、平台配置

智慧用电服务平台需要配置三台服务器用于日常运维,其中:

数据库服务器用于采集安装在现场漏电探测器的漏电电流、线缆温度、电流、功率等信号并实时存储,用于曲线、柱状图等显示;

应用服务器用于数据展示和分析,并处理各种报警信号,发出报警信息;

WEB服务器用于WEB端数据访问以及数据加密。

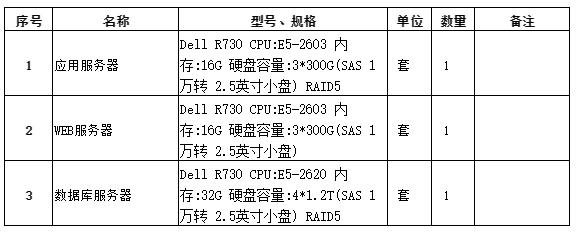

服务器配置如下:


4、系统功能

  1)智慧用电安全监管服务系统包含智慧用电安全管理云平台、电脑终端显示系统、手机APP漏电探测器漏电互感器、电流互感器、无线DTU等。
    2)智慧用电安全监管服务系统平台能展示剩余电流、温度、电流等电气安全参数的实时监测数据及变化曲线、历史数据与变化曲线、实时报警数据等,能实时显示现场服务次数、排除隐患数、未排除隐患数、报警未处理数、常规巡检及产品维护等数据,监管数据能保存年以上。
    3)手机APP软件同时具有IOS版本和安卓版本,能通过手机APP对每条报警记录进行呼叫,便于紧急情况下能尽快通知用电单位。
    4)能对各个单位及设备的电气安全运行情况进行自动统计和分析评估,并随时展示电气安全运行分析报告。
    5)监控探测终端产品满足国家法律法规和有关技术标准(GB14287.2《剩余电流式电气火灾监控探测器》和GB14287.3《测温式电气火灾监控探测器》)的要求,并通过国家消防产品质量监测检验中心提供的消防3C认证。
    6漏电探测器能同时探测剩余电流、四路温度、三相电流等参数值,并能通过无线DTU设备以移动通讯网络接入智慧用电安全监管系统平台。

7ARCM漏电探测器和Acrel-6000Cloud智慧用电安全监管系统平台购买中国人保提供的保险,累计赔偿金额1000万,单次事故赔偿500(产品质量责任险、电气火灾险、第三者责任险等)。



AcrelCloud-6000安科瑞智慧用电云平台 银行网点推荐2195.png

4.1登陆界面

AcrelCloud-6000安科瑞智慧用电云平台 银行网点推荐2205.png

按不同角色和账户登录。



 4.2系统采用B/S结构网站方式设计和建设,配合移动客户端,使用方便



AcrelCloud-6000安科瑞智慧用电云平台 银行网点推荐2259.png

AcrelCloud-6000安科瑞智慧用电云平台 银行网点推荐2261.png



4.3基于监测数据的隐患分析及监管系统

AcrelCloud-6000安科瑞智慧用电云平台 银行网点推荐2284.png



 地图查询

AcrelCloud-6000安科瑞智慧用电云平台 银行网点推荐2293.png



4.4 数据展示方式

AcrelCloud-6000安科瑞智慧用电云平台 银行网点推荐2307.png

编者:

戴玥,女,本科,江苏安科瑞电器制造有限公司,主要研究方向为智能建筑供配电监控系统。 QQ 2885030820手机:13961693105 传真:0510-86179975
