皮尔磁:EN ISO 16092-1对压力机应用的安全要求
(发布日期:2022-11-24 15:32:32) 来源:皮尔磁工业自动化(上海)有限公司



压力机可用来完成模锻、镦锻、弯曲、校正、精压等工作,在压力加工和机械制造工业中的应用相当广泛。众所周知,压力机在使用过程中的危险伤害程度高,错误操作会导致重大的生产安全事故。本文将结合EN ISO 16092-1标准的要求,和大家来聊一聊压力机应用的安全要求。



压力机的分类

l  机械压力机

l  机械伺服压力机

l  液压压力机

l  气动压力机



压力机中的最大风险源及其防护措施

无论是哪种类型的压力机,在进行风险评估时,其最大的风险都来自于模具区域。压力机中模具的动作会对操作人员造成多种严重的机械伤害(例如挤压风险,剪切风险或卷入风险等),EN ISO16092-1对模具区域内的相关危险源提出了各种预防安全措施,来防止相关危险的发生。设计者,制造者或供应商在考虑压力机及其辅助上下料装置的严重危险和操作模式的基础上,应尽可能选择减少风险的安全防护措施。

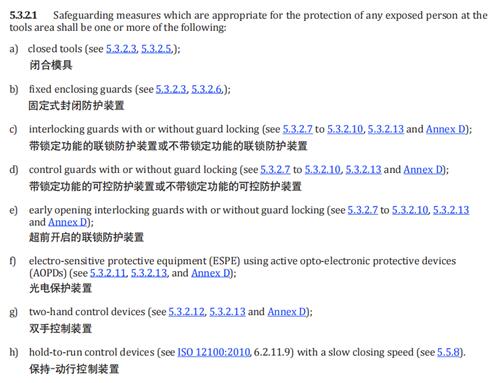

l  标准中罗列的安全防护措施




l  最常见的安全防护装置

用户可以选择多种安全防护措施的组合,来防止相关人员在压力机运行的过程中进入危险区域而暴露在危险之中。有源的光电保护装置(安全光幕)时目前使用最多的安全防护装置。在EN ISO 16092-1标准中,也给出了对有源光电保护装置(安全光幕)的具体要求:

a)压力机上使用的有源光电保护装置应符合标准IEC 61496-1 类型4的要求,同时如通过操作模式选择装置停用有源光电保护装置还应关闭其指示灯和OSSD信号。

b)只能通过有源光电保护装置的检测区域才能进入危险区域,附加防护措施(例如固定式防护装置)应能防止从任何方向进入危险区域;如有剩下的开口应需满足EN ISO 13857中安全距离的要求。

c)当有源光电保护装置与压力机危险区域存在无法检测区域的间隙大于75mm时,则应采取附加措施对该区域进行人员存在检测。

d)当任何物体触发有源光电保护装置时,不允许启动压力机的任何危险运动。

e)压力机制造商可提供有源光电保护装置的消隐选项,只能通过钥匙操作或钥匙锁定或同等的安全方式进行操作。

f)有源光电保护装置可通过一次或两次触发作为行程的启动信号(PSDI),但此功能的使用对压力机有如下要求:

1)压力机工作台高度与操作人员站立平面应大于等于750mm。

2)压力机的行程应不大于600mm,工作台深度应不大于1000mm。

3)有源光电保护装置的检测精度不能超过30mm。

4)在第一次行程启动时,应必须启动复位功能。

5)从上一个运行循环结束算起,可预设的最大时间不得超过30 s。如果压力机运动的重新启动时间超过预设时间,则要求手动复位行程启动功能。预置时间内不启动时,应能防止压力机的意外启动。

6)如有多个有源光电保护装置为压力机提供安全防护,在任何时间只能选择一个在操作位的用于行程启动。

在需要主动干预的生产过程中,光电传感器为设备和机械提供最佳保护。皮尔磁的光电传感器系列包括光栅PSENopt和安全激光扫描仪PSENscan等。其中,PSENopt系列产品丰富,功能齐全,可提供符合EN/IEC 61496-1的手指、手部或身体保护功能。不论是空间狭窄的应用还是屏蔽、消隐或级联等高级功能的应用,通通不在话下。




针对压力机的安全完整解决方案

除了传感器产品外,结合控制技术,皮尔磁可以为压力机的应用提供安全、完整的解决方案。

PNOZmulti 2是模块化的安全控制器,有两种基础单元和大量的扩展模块以及丰富的配件可供选择。用户直接通过图形化的软件配置工具PNOZmulti Configurator进行硬件和所需软件功能的配置,能够灵活应对各类应用场景。

为了更好地监控机械压机,皮尔磁推出了双极半导体输出模块PNOZ m EF 8DI2DOT,为压机安全阀或需要双极开关的其它执行机构提供驱动,该模块有两路安全输出和八路数字输入,可以为其配置滤波时间,用户能够从约3 ms的短循环时间和小于8 ms的快速响应时间中获益!

更优秀的是,PNOZmulti Configurator中提供经过认证的压机功能块,方便用户直接调用,让用户在进行压机安全功能的配置时更加得心应手。






皮尔磁中国

销售咨询热线:4006 4006 50 网址: www.pilz.com.cn
