皮尔磁:管式绞线机的安全防护
(发布日期:2024-6-21 22:14:57) 来源:皮尔磁中国

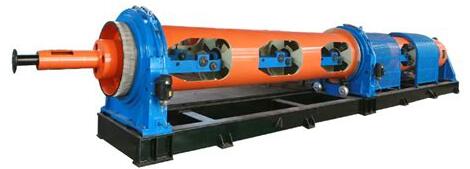

管式绞线机,简称为管绞机,是一种用于金属缆绳、线缆生产的设备,该设备主要实现了多股线缆的绞合工艺。


管绞机主要由筒体,摇篮等主要部件组成。此外,在管绞机外围还需要安装放卷机,牵引机以及收卷机等辅机以完成生产。

生产时,筒体高速旋转将多股缆绳绞合,同时,牵引机以及收卷机持续地拉伸已经绞合好的线缆。而所谓的摇篮,即是用于安装缆绳卷的装置。在生产时,摇篮在筒体轴线上保持不动。

依据管绞机的原理,不难得出在以下任务环节存在着显著风险:

1. 自动生产:直接与高速旋转的筒体接触,导致卷入伤害;

2. 自动生产:筒体旋转超速导致设备故障;

3. 自动生产:摇篮摇晃角度过大导致缆绳卷或摇篮自身掉落或更严重的设备故障;

4. 更换料卷:筒体的意外启动导致卷入伤害;

5. 更换料卷:调整筒体位置时发生超速/超角度旋转导致伤害;

等等……

此时可以采用EN ISO 1200所提出的分级控制法进行风险降低。

本质安全

对于管绞机,本质安全理论上也时非常难实现的,因此在设计/安全改造时,我们更多的会考虑到工程控制以及使用信息。

工程控制

如何防止人员直接接触到有害运动部件?最直接的方法就是增加物理屏障阻止接触。而考虑到更换料卷的需求,则可以增加可动式防护。并结合联锁装置实现打开可动式防护既发出停机命令又防止设备意外启动。但在设计时,不能忘记一些细节以及标准要求。例如:

Ø EN ISO 14120,对固定式防护的材料选择,安装方式提出的要求。

Ø EN ISO 13857,对开口/间隙尺寸及其相应安全距离的要求。

Ø EN ISO 13855,根据停机时间与接近时间的关系考虑是否采用具有防护锁定的联锁装置。

Ø EN ISO 13851,达到Type III B等级的双手控制来执行安全的手动操作。

Ø 对筒体的旋转进行安全的速度监控。

Ø 筒体旋转速度为0时通过安全回路对防护锁定联锁装置进行解锁。



使用信息

必要的警告标识,声光报警,制定合适的SOP并对人员进行培训,要求佩戴必要的PPE。

    作为机械安全专家,皮尔磁不仅可以提供此类设备的现场评估服务,同时,也有相应的安全类产品,例如速度监控模块,助力将管绞机带入更高的安全等级。
