全新FLIR Si2声学成像仪,让局部放电故障位置一目了然!
(发布日期:2024-5-8 15:19:10) 来源:Teledyne FLIR


全新FLIR Si2-PD和Si2-Pro声学成像仪,配备了智能局部放电检测分析功能,其可帮助用户检测、辨识和分析电气系统中,象征着存在问题和故障隐患的局部放电,提前定位故障点,避免出现重大事故,那么这款新品是如何做到精准又快速的呢?

局部放电被听见的必要性

顾名思义,局部放电(PD)指绝缘体局部故障,其可能在任何类型(固体、空气、气体、真空或液体)的绝缘体上发生。如果电荷经常穿过绝缘体,很可能导致绝缘体被彻底击穿,从而造成灾难性的故障,因此及时发现局部放电非常重要,它能有效规避重大事故的发生。

局部放电分为多种不同类型,其特征因类型而异。在实际应用中,可分为四类:负电晕放电、正负电晕放电、浮动放电以及表面或内部放电。不同放电类型的局部放电相位分布(PRPD)图谱略有差异,想要详细解读的用户可以关注公众号“菲力尔”,获取“FLIR Si2系列声学成像仪局部放电检测深度分析白皮书”,它能让您对局部放电有更深层次的理解!



声学成像仪智能分类局部放电的类型

不同类型的局部放电主要表现为50或60Hz周期的不同时段中的脉冲或脉冲簇。对局部放电进行电气测量,能够测出这些脉冲期间转移的电荷,并显示其与电压相位的相对关系。这就是所谓的局部放电相位分布(PRPD)图谱。

局部放电相位分布(PRPD)图谱

PRPD图谱具备数种特征,可用于推断存疑局部放电的类型。例如,PRPD图谱通常拥有两个明显的脉冲簇,一个靠近正电压峰值,另一个则靠近负电压峰值,这些脉冲簇的大小和形状可能不同。这两个脉冲簇在大小和形状上可能对称,也可能高度不对称。在某些情况下,可能只存在一个脉冲簇而非两个。因此,可以根据不同的PRPD图谱来判断局部放电的类型。

FLIR声学成像仪将自动检测具有较强50或60Hz周期性的信号,并构建类似的PRPD图谱。但要注意,即使声学成像仪界面显示了PRPD图谱,也不代表声源一定是局部放电。例如,某些类型的低压电子设备也可能产生类似的周期性图谱,因此还要进一步分析。

选择FLIR Si2声学成像仪的优势

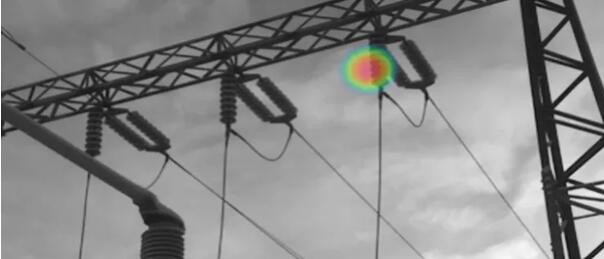

FLIR Si2系列声学成像仪内置124枚麦克风,接收频率范围在2kHz至130kHz,涵盖了局部放电的声波范围,在远距离或嘈杂环境中也能直观地显示超声波信息,生成精确的声像。声像实时叠加在可见光数码图像上,使用户可以准确地查明异常声音来源。

对于局部放电检测,Si2声学成像仪内置局部放电严重程度评估和纠正措施建议功能,通过对局部放电进行分类,能让用户迅速做出决策,减少故障的影响。这样的检测,比传统方法要将近快10倍哦~

Si2具备人工智能技术辅助分析和故障严重程度评估功能,可现场提供决策支持

FLIR Si2系列声学成像仪其配备的插件还能让用户将声像导入FLIR Thermal Studio软件中,进行离线编辑、分析和创建高级报告。专业的报告和分析软件,让局部放电检测后的结果处理变得更加简单明了!


利用超声波对局部放电进行检测,不仅设备轻便,适应性好,性价比高,还能保障操作人员的安全,精准定位故障点,FLIR Si2系列声学成像仪作为其中的佼佼者,可作为电力检测人员的“完美”工具,目前这款声学成像仪可申请“上门免费巡检一次”,具体详情可参照官方微信公众号“菲力尔”。

产品资料可咨询菲力尔官方服务热线:400-683-1958,官网:https://www.flir.cn,微信公众号“菲力尔”,抖音号“菲力尔。”

关于Teledyne FLIR

Teledyne FLIR是Teledyne Technologies旗下子公司,是国防和工业应用智能传感解决方案的优秀领先者,在全球拥有约4000名员工。公司成立于1978年,一直专注于设计、开发、生产、营销和推广用于增强态势感知力的专业技术。通过红外热成像、可见光成像、声波成像、视频分析、测量和诊断以及先进的威胁检测系统,帮助专业人士做出更好、更快的决策,拯救生命,改善生活。
