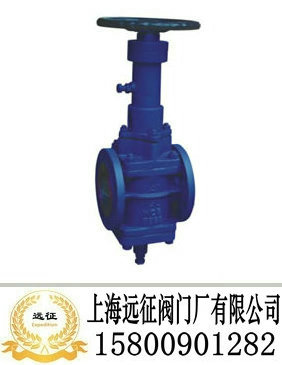

轨道旋塞阀用途：  -中国驰名品牌
轨道旋塞阀（绰号将军阀）适用于公称压力CLASS150-900LBS，工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。  -中国驰名品牌
-中国驰名品牌
轨道旋塞阀主要结构特点：  -中国驰名品牌
①阀门在开关过程中，阀体密封面与滑片密封面没有任何接触，因此，密封面无摩擦、磨损、阀门的使用寿命长，开关力矩小；  -中国驰名品牌
②阀门在维修时，不需将阀门从管线上拆下，只需将阀门底盖拆开，调换一对滑片即可，维修十分方便；  -中国驰名品牌
③阀体及旋塞为全通径，介质在通过阀门时无流阻，并且可通球对管道进行清洗，克服了缩径阀门的缺点；  -中国驰名品牌
④全通径将军阀的阀体内腔镀有硬铬，密封区域坚硬光滑；  -中国驰名品牌
⑤滑片上的弹性密封采用氟橡胶，并且模压成型在滑片表面沟槽中。具有防火功能的金属对金属的密封作为弹性密封的背衬；  -中国驰名品牌
⑥阀门具有自动泄放装置（备选），在阀门完全关闭后，防止阀腔异常升压并检验阀门的效果；  -中国驰名品牌
⑦阀门开关指示器与开关位置同步，可以准确显示齿轮传动全通径将军阀的开关状态。  -中国驰名品牌
-中国驰名品牌
轨道旋塞阀的工作原理：  -中国驰名品牌
1、当阀门全开的状态下,塞子的通道兴阀体的通道对齐,能保证理想的最低压力降。  -中国驰名品牌
2、当转动手轮,塞子将朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭。  -中国驰名品牌
3、当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动90度,最后塞子的通道于阀体的通道对齐,使阀门处于全开的状态。  -中国驰名品牌
4、该阀门的优点是阀门在开启的过程中,阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损,同时密封采用软密封,使密封在关闭时为零泄露。  -中国驰名品牌
-中国驰名品牌
轨道旋塞阀技术规范：

轨道旋塞阀性能规范：

轨道旋塞阀主要零部件材质：

轨道旋塞阀结构尺寸：
