概述：

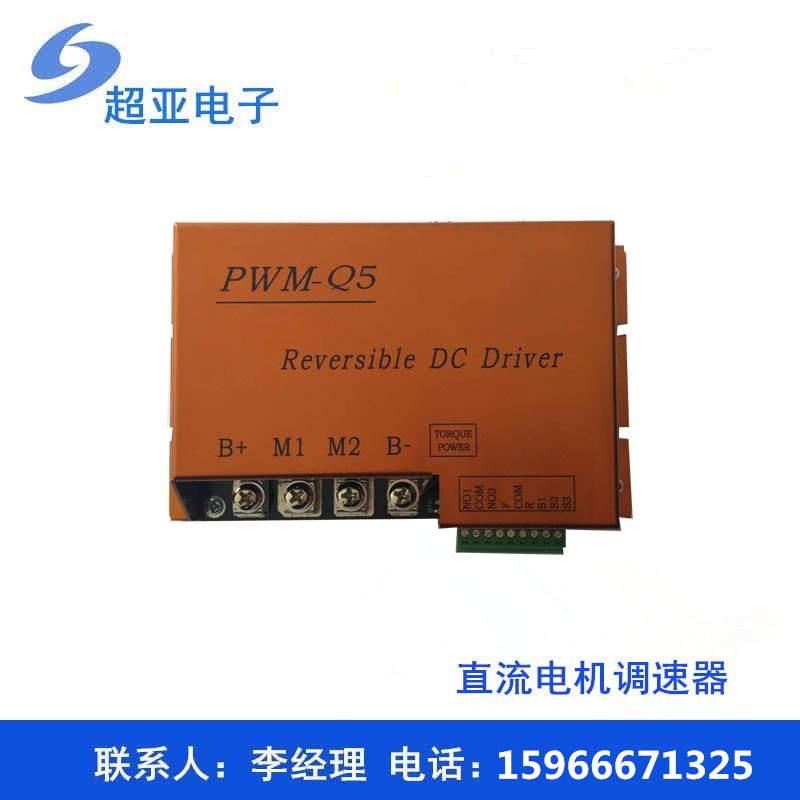

PWM-Q5系列产品是一款智能型大功率直流马达驱动器。该驱动器使用高性能MCU，采用高级运动控制算法，应用于特殊功能要求的场合，可外部模拟量、脉宽控制和电位器调速，驱动器设有故障报警输出端，可以更有效的保护整套设备的可靠以及安全，可广泛的用于自动化控制行业。

二、规格及型号：

                         最大          最大            直流电压

                 输出电流      输出电压         输入范围

 型号               DC : (A)       DC：(V)          DC：(V)

PWM-Q5                50             0-55              10- 55

三、产品特性：

◆ 体积小。

◆ 宽电压输入。

◆ 多种控制方式：电位器、模拟量控制、脉宽控制。

◆ 最大电流限制。

◆ 过电流、过热，过压、欠压，短路等异常情况启动保护功能。

◆ LED 故障报警状态指示，故障报警输出。

四、性能指标：

1、电源电压：12V（10-15V） 24V/36V/48V(20-55V )

2、待机电流：15mA。

3、持续工作电流：25A   瞬间最高电流（1S）：60A

4、工作频率：2KHZ。

5、Out+5VDC电源（可给电位器供电）： 5V DC  20mA。

6、模拟量输入范围：0-- 5VDC（可根据用户要求设置）

7、软启动时间：0-5S。（可根据用户要求设置）

8、软停止时间：0-5S。（可根据用户要求设置）

9、脉冲输入频率：250Hz。

10、占空比输入范围20％-- 100% 。

11、温度保护状态：80℃停止输出。

12、工作环境温度：-40℃-- +60℃。

13、环境湿度：相对湿度≤80RH。

15、重量：900g

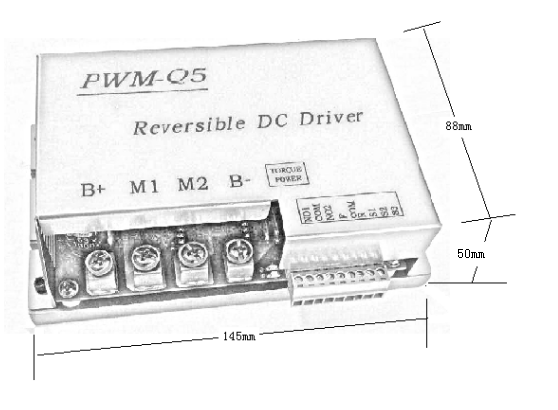

五、外形尺寸：L * W * H = 145mm * 88mm * 50mm
