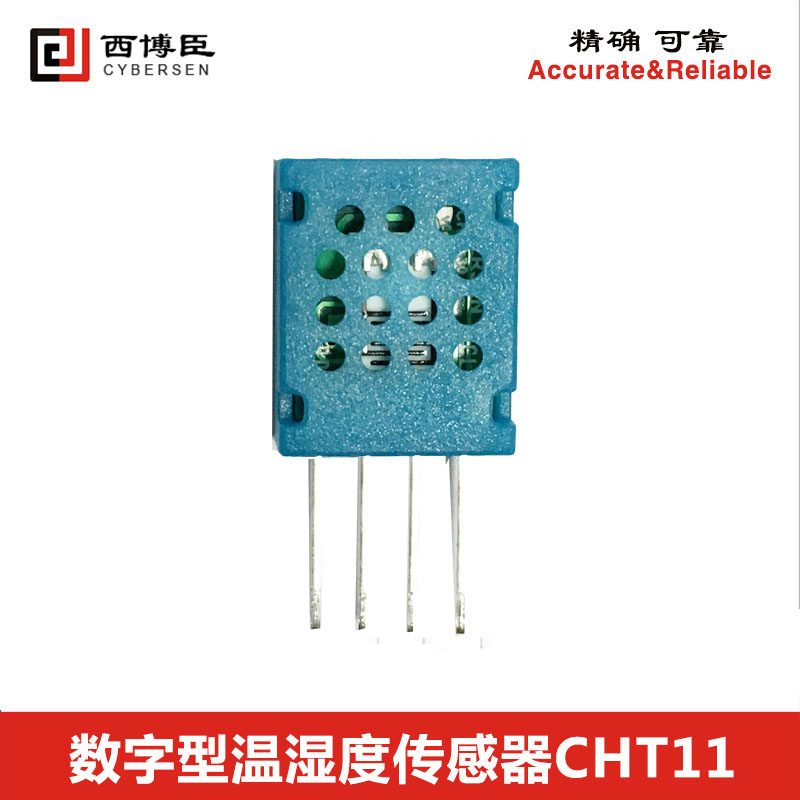

CHT11数字型温湿度传感器是一款小体积,高性能,含有已校准数字信号输出(单总线)的高可靠,高精度温湿度传感器。
特点: 硬件精良:传感器内部采用高可靠,高精度感湿敏感元件和外置的高精度NTC温度感知元件,并与一个高性能,宽电压供电(2.7-5.5Vdc)数模混合微处理器(MCU)相连接,内部具有模拟对数线性处理电路,并内置高精度14位ADC,自带加强型单总线硬件驱动输出,驱动及抗干扰能力强,低功耗模式。 高精度,高可靠:CHT11产品采用多点宽范围在线自动标定工艺,通过独特的算法(多点标定,多阶拟合,线性修正等),确保证产品的精度及一致性,内部电路均做三防处理,产品经过高温高湿环境的老化与测试,确保产品的可靠性与长期稳定性。 输出:CHT11产品通信方式采用单总线(见说明六),使用方便,可兼容DHT11,并可直接替代其他类型的数字型温湿度传感器。 数字直读:CHT11系列产品采用数字直读输出,即内部已经对温度,湿度以及温飘进行补偿,用户无需对数字输出进行二次计算,所读数据即实际真实温湿度,无需计算,应用方便。(具体例程见附件一) 一、 应用范围 ※空调、除湿器、加湿器、冰箱等家电行业 ※恒温恒湿机,环境测试设备及仪器 ※智能家居,智慧城市,物联网应用 ※数据记录器、气象站 ※工业、农业、食品,化工、医疗、汽车、暖通空调等相关环境温湿度检测及控制 二、 引脚说明 1、VDD 供电 (POWER) : 2.7-5.5Vdc 2、SDA 串行数据(DATA):双向 3、NC 空脚 4、GND 电源负极:地 三、 传感器性能参数 4.1 相对湿度测量范围及精度 参数 | 条件 | min | typ | max | 单位 | 分辨率 |
|
| 0.1 |
| %RH | 量测范围 |
| 10 |
| 95 | %RH | 精度 | 25℃ | ±5 | ±4 | ±5 | %RH | 重复性 |
|
| ±1 |
| %RH | 互换性 |
| 完全互换 | 响应时间 |
| 2 | 6 | 8 | S | 迟滞 |
| ±0.5 | ±1 | ±2 | %RH | 漂移 |
| ±0.5 | ±1 | ±1.5 | %RH/yr |
4.2 温度测量范围及精度 参数 | 条件 | min | Typ | max | 单位 | 分辨率 |
|
| 0.1 |
| ℃ | 精度 |
| ±0.2 | ±0.5 | ±1 | ℃ | 量测范围 |
| -40 |
| 125 | ℃ | 重复性 |
|
| ±0.3 |
| ℃ | 互换性 |
| 完全互换 | 响应时间 |
|
| 2 |
| S | 漂移 |
|
| 0.3 |
| ℃/yr |
四、 电气特性 参数 | 条件 | min | typ | max | 单位 | 电压VDD |
| 2.7 | 5 | 5.5 | V | 功耗 | 5V-休眠 |
| 3 |
| uA | 5V-量测 |
| 1.5 |
| mA | I/O低电平输入电压 |
| 0 |
| 0.2VDD | V | I/O高电平输入电压 |
| 0.8VDD |
| VDD | V | I/O灌电流 | 5V | 34 | 68 |
| mA | I/O源电流 | 5V | -11 | -22 |
| mA |
五、 引脚定义 引脚 | 名称 | 描述
| 1 | VDD | 电源(2.7Vdc-5.5Vdc) | 2 | SDA | 串行数据,双向 | 3 | NC | 空脚 | 4 | GND | 地 |
|
