概   述

简便、快捷、准确、可靠、稳定的渠道与河流测量装置一直是各国流量测量专家的追求，受科学技术自身条件的限制，始终没能解决好这一难题。但近几年美国将声学多普勒多点剖面流速测量技术应用在这一领域后，情况得到了根本性改变。我公司引进Flow系列声学多普勒流速测量仪设计的流量测量系统已被广泛应用到水利、环保、城市供排水的流量、流速测量中。

多普勒效应是为纪念奥地利物理学家克里斯琴.约翰.多普勒而命名的，在声学领域中，当声源与接收体（即探头和反射体）之间有相对运动时，回声的频率将有所变化，此种频率的变化称之为频移，即多普勒效应。现代社会中有大量应用这一物理原理而设计生产的仪表，如最常见的彩色多普勒超声二维结构图像仪、彩色多普勒血流图像仪，交通警测量汽车速度的微波测速仪以及水利学上的微波水表面流速仪等。

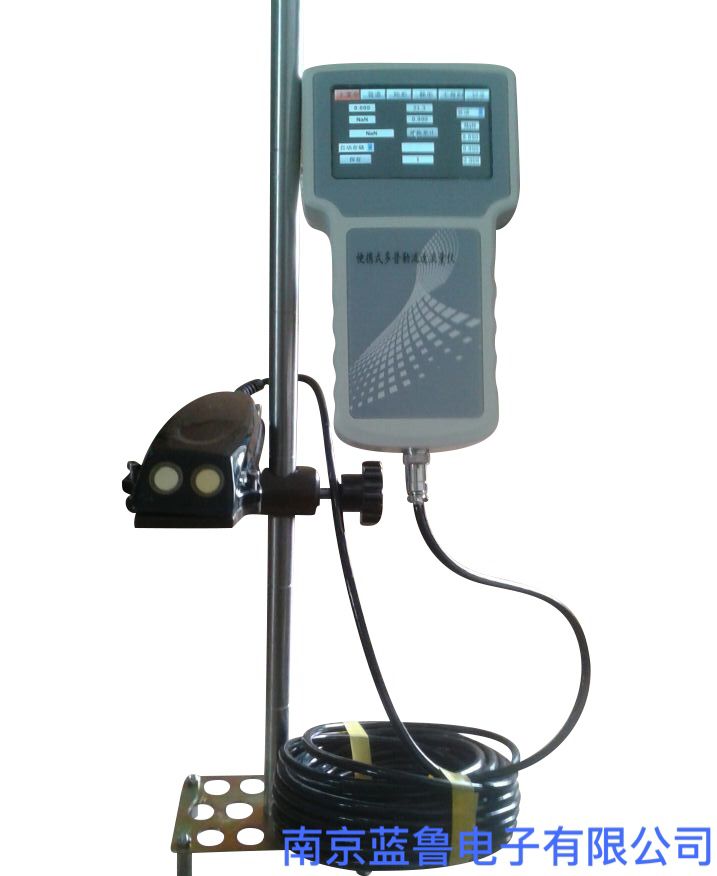

FLOW-LL-ADC-600 声学多普勒流速仪是应用当今最先进信号处理技术研发的多点、多层面流速分析仪，其最大特点是可任意按需要安装在被测河流或渠道侧面、底部或顶部，按现场情况任意设置向上、向下发射或向左、向右发射角度，从而准确测量出从水底到水面不同深层，从左到右不同距离上，根据多个流速数据、计算出平均流速。根据现场水位的测绘能简单的测算各种规则或者非规则流体的截面面积绘制简单库容图。大大简化了水利传统测流方法，并在准确性、稳定性，实时性上有了质的飞跃。

任意一个河流或渠道，只要有一台FLOW-LL-ADC-600测量仪，就能准确测出水的流态分布、流速数据及流量。

一、 特点

（1）、单只流速传感器，安装方便适合市政污下水管渠道、不满管管道、各种渠道、不规则河道、天然溪、排污口等流量测量并可隐蔽安装，可以做到长期稳定可靠工作。

（2）、既可顺流速、也可水位、水深方便统计。

（3）、大屏幕触摸屏，不仅有中文，还有配合图形，方便操作及流态分析。

（4）、可通过SD卡存储数据导出表格文件，实时显示流速曲线、图形软件，便于水流流态分析研究。

（5）、低功耗测速，内置充电电池、是目前最轻便的多普勒流速仪之一。

（6）、内置压力式水位传感器、温度传感器。

（7）、具有SD卡大容量存储器。可以存储十年数据（根据SD卡容量）

（8）、适合市政污下水管渠道、不满管管道流量测量。

二、主要技术指标

应用范围：

可以测量所有河流及渠道可以是矩形、梯形或涵洞或自定义型渠道河道流速流量。

主机：

供电电源：内置电池供电

使用温度：-20℃—50℃

湿度：小于90%

流速传感器：

温度：-10℃—60℃

最高耐压（包括输出信号线接头）：水下800米。

流速测量性能：

最大剖面≤10m

最大流速≤5m/s，大于5m/s要定货。

测量精度：±2%±2mm/s

水位测量性能：

量程0-5米（其他量程可选）

分辨率1mm

精度：±0.2%±10mm

水温测量性能

温度0-65度

误差:±0.5°
