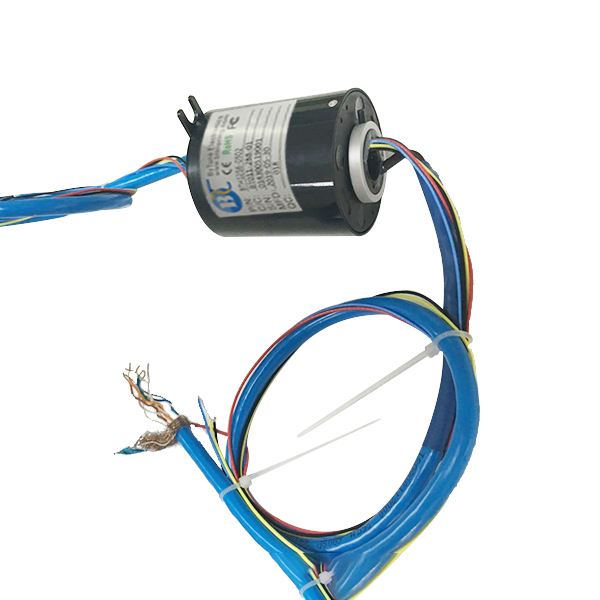

以太网信号滑环过孔导电环 此款BTH1256过孔导电滑环也是以太网信号滑环，如产品图中展示可见，蓝色皮套套住的较粗的就是传输以太网信号的线，所以此款滑环既能传输电流信号的同时也能传输以太网信号，并且实现旋转效果，此外RJ45的接口或其它可选。此以太网信号滑环内径 12mm,外径56mm,电流路数为4路, 每路2A,以太网信号传输千兆以上,特殊绝缘设计避免电流及其它电磁干扰，回波损耗小，插入损耗小，无丢包、串码等现象，电流信号与以太网信号传输稳定，工业以太网信号也可支持。深圳比尔德滑环定制一直是我们的优势，我们不仅支持以太网信号滑环定制，也可接受其它信号传输，或者是气液压与电流功率传输定制。欢迎各种联系方式的来电定制垂询！样品可供！交货快！物流配送安全快！
产品参数PRODUCT PARAMETERS | 电气技术指标Electrical Data | | 通路数 | 4路（其它更多更少路数可选） | | 额定电压Rated Voltage | 240v,380v,600v或更高可选 | | 额定电流Rated Current | 每环5A或更高可选 | | 绝缘电阻Insulation Resistance | ≥1000MΩ@500 VDC | | 绝缘强度Dielectric Strength | 1000VAC@50Hz 60s | | 动态电阻Electrical Noise | ≤7 mΩ | | 误码率BER | 10E-11 | | 机械技术指标Mechanical Data | | 过孔直径Inner Diameter | 56mm | | 额定转速Rated Speed | 500转/分钟 | | 防护等级IP Grade | IP54,IP56(或更高可选) | | 力矩Torque | ≤9.25g·m | | 导线规格Lead Size | 26AWG,22AWG,17AWG,14AWG UL,铁氟龙高温线 | | 壳体材料Housing Material | 铝合金或工程塑料 | | 接触材料Contact Material | 贵金属(金、银) | | 环境性能 Environmental Performance | | 工作温度Working Temperature | -40℃~+100℃ | | 工作湿度Operating Temperature | 60%RH或更高 | | 认证 Certified | CE,RoHS ,FCC,SGS |

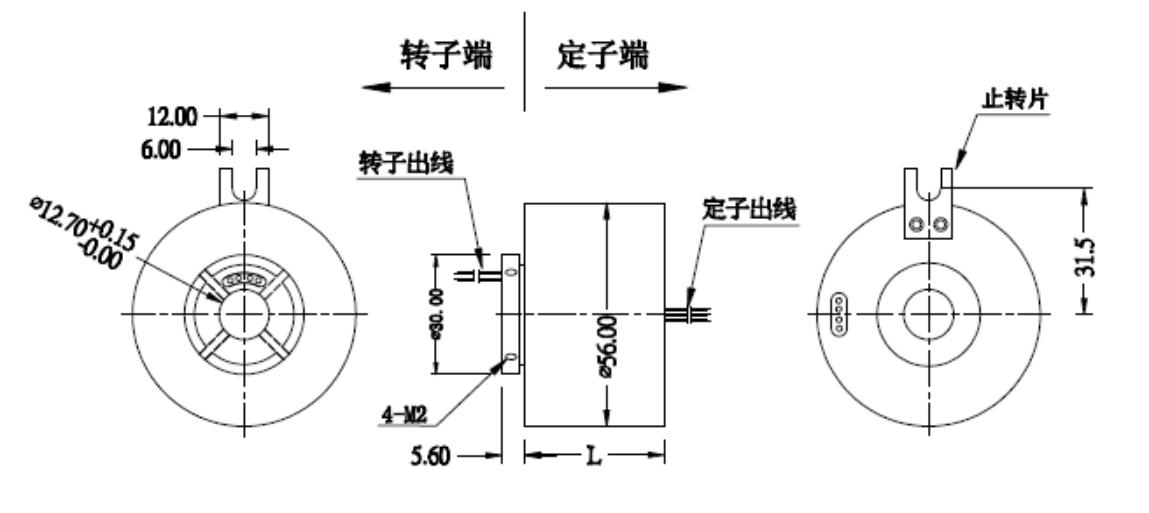

产品图纸Product introduction
技术特点Technical characteristics ★百兆以太网、千兆以太网与电流信号同时传输 ★RJ45端子接口，或其它接口类型可选 ★可靠内部铜环镀金，贵重金属刷线簇 ★特殊焊线技术，导线与铜环和刷线连接可靠 ★电流信号、视频信号、以太网等30多种信号可兼容传输 ★可组合气液压旋转接头、光纤旋转接头等其它旋转设备使用
典型应用Typical applications | 吹灌旋一体机 | 搬运机器人 | | 注塑机械臂 | 重型塔台设备 | | 磁性离合器 | 包装设备 | | 雷达通讯设备 | 大型摄影摄像设备 | | 成缆机 | 坦克车 |
可选项 | 转速 | 出线方向 | 路数 | 导线长度 | | 壳体材料 | 军用级别 | 端子类型 | 电流、电压 | | 内径、外径、长度 | 专用屏蔽导线 | 工作温度（-60℃~+230℃） | 气压/液压 混合 | | 信号及电源可单独混合传输 | 防护等级可选 IP51~IP68 | 特殊环境定制（防震、高温） | 安装方式（可选法兰安装 |
以上所提到的均可进行非标定制，如果没有合适的标准产品，可根据您的要求定制
|
