6路5A内径70mm盘式导电滑环 产品介绍： 比尔德BTP070-0605，通孔直径70mm,外形扁平，类似盘状，故称为盘式电滑环。专门为在垂直方向有高度限制的旋转系统而设计。全铝合金结构,接触材料采用贵金属 超硬镀金处理，运转稳定、电阻波动小、噪音低、寿命长； 360度连续旋转传输动力和数据信号； 盘式径向导电滑环采用一体式和分离两种式设计；一体式盘式滑环可以提供实心或者过孔不同尺寸选择；分离式盘式滑环采用PCB板设计，提供分离的转子和定子，能满足用户高度限制的需求。
产品参数PRODUCT PARAMETERS | 电气技术指标Electrical Data | | 通路数 | 标准1-24路 | | 额定电压Rated Voltage | 240v,380v,600v或更高可选 | | 额定电流Rated Current | 每环5A,10A,15A,20A或更高可选 | | 绝缘电阻Insulation Resistance | ≥1000MΩ@500 VDC | | 绝缘强度Dielectric Strength | 1000VAC@50Hz 60s | | 动态电阻Electrical Noise | ≤7 mΩ | | 机械技术指标Mechanical Data | | 过孔直径Inner Diameter | 70mm | | 额定转速Rated Speed | 60转/分钟 | | 防护等级IP Grade | IP54(可选IP68) | | 力矩Torque | ≤9.25g·m | | 导线规格Lead Size | 22AWG,17AWG,14AWG UL,铁氟龙高温线 | | 壳体材料Housing Material | 铝合金或工程塑料 | | 接触材料Contact Material | 贵金属(金、银) | | 环境性能 Environmental Performance | | 工作温度Working Temperature | -40℃~ 80℃ | | 工作湿度Operating Temperature | 60%RH或更高 | | 认证 Certified | CE,RoHS ,FCC,SGS |

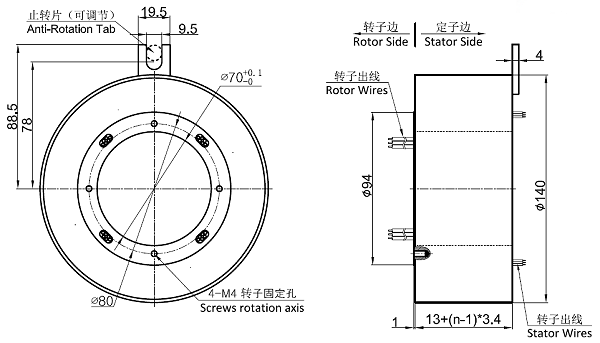

产品图纸Product introduction 技术特点Technical characteristics
◆360度无限制旋转，动力及信号混走； ◆盘式滑环厚度小,节省空间, 横向空间不受限制； ◆弹片触点采用贵金属,抗干扰设计,信号传输稳定可靠； ◆超长使用寿命,免维护,安装便捷,无需润滑剂； ◆采用坚固的铝合金外壳设计,耐高温电缆； ◆可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号；
典型应用Typical applications
◆旋转门，旋转平台，测试设备等领域 ◆工业自动化设备，焊接机器人，旋转传感器等领域 ◆医疗仪器设备，医用CT,制药设备，送药设备等领域； ◆安检设备，展台设备等领域， ◆雷达系统，天线系统等领域； ◆机床转台，自动化转台，军用坦克等领域；
可选项Options
可选项 | 转速 | 出线方向 | 路数 | 导线长度 | 壳体材料 | 军用级别 | 端子类型 | 电流、电压 | 内径、外径、长度 | 专用屏蔽导线 | 工作温度 | 气压/液压 混合 | 特殊环境定制（防震、高温） | 安装方式（可选法兰安装） | 防护等级可选 IP51~IP68 | 信号及电源可单独混合传输 |
|
