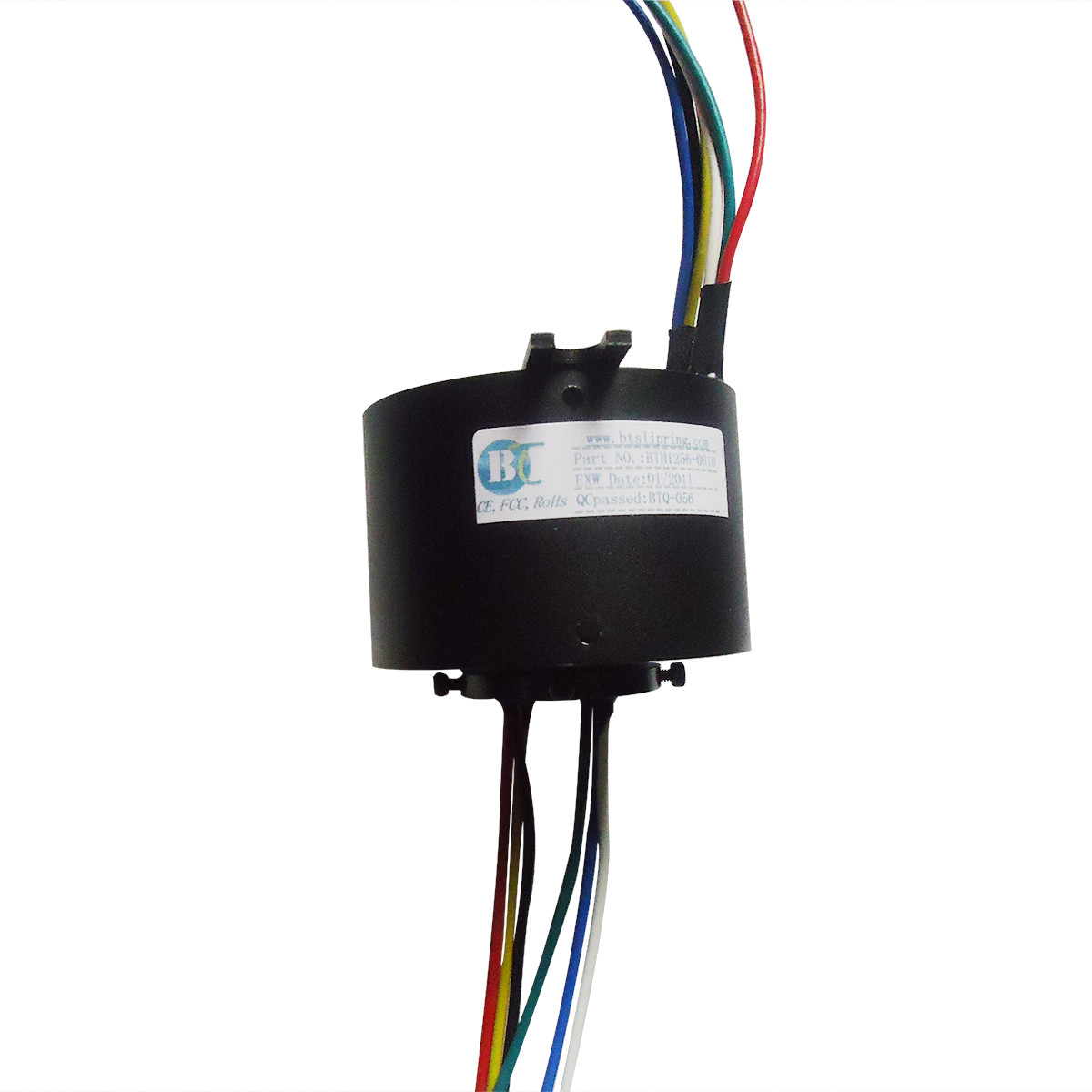

产品介绍： 比尔德BTH1256，过孔直径为 12.7mm（适用于任何≤12.7mm）， 外径为 56mm 全铝合金结构的整体式精密导电滑环。采用贵金属刷丝、高耐磨铜环、耐高温铁氟龙线，具有低扭矩，低损耗免维护，低电气噪音、超长使用寿命，适用于各种360度旋转导电和传输可靠的信号，我们拥有20多年的研发生产销售滑环经验，品类齐全，满足您所有的滑环采购需求。

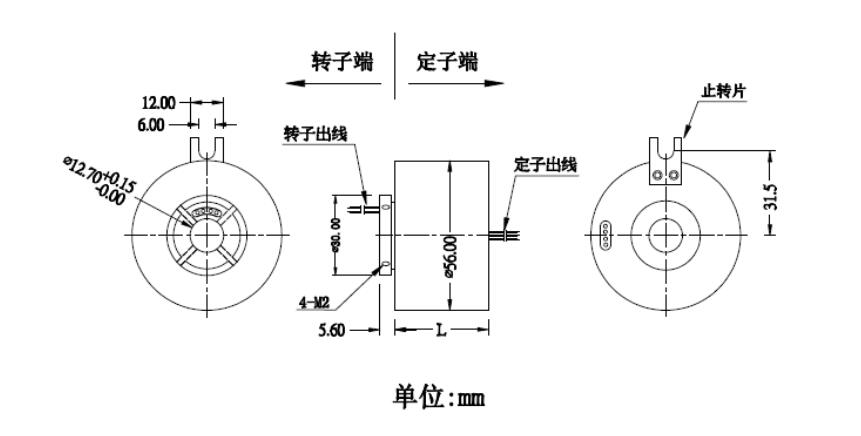

内径12mm外径56mm过孔导电滑环图纸：
滑环参数表： 电气技术指标Electrical Data | 通路数Circuits | 标准1-24路 | 额定电压Rated Voltage | 240v,380v,600v或更高可选 | 额定电流Rated Current | 每环5A,10A,15A,20A或更高 | 绝缘电阻Insulation Resistance | ≥1000MΩ@500 VDC | 绝缘强度Dielectric Strength | 1000VAC@ 50Hz 60s | 动态电阻Electrical Noise | ≤7 mΩ | 机械技术指标Mechanical Data | 过孔直径Inner Diameter | 12.7mm | 额定转速Rated Speed | 1000转/分钟 | 防护等级IP Grade | IP54(或更高可选) | 力矩Torque | ≤9.25g·m | 导线规格Lead Size | 22AWG,17AWG,14AWG UL,铁氟龙高温线 | 壳体材料Housing Material | 铝合金或工程塑料 | 接触材料Contact Material | 贵金属(金、银) | 环境性能 Environmental Performance | 工作温度Working Temperature | -40℃~ 80℃ | 工作湿度Operating Temperature | 60%RH或更高 | 认证 Certified | CE,RoHS ,FCC,SGS |
相关型号参数 产品选型 | 型号 | 电流 | Formula (A means No. of ring) | 6 circuits | 12 circuits | 18circuits | BTH1256 | 2A/5A | 20 2.3×A | 33.8mm | 47.6mm | 61.4mm | 10A | 20 2.8×A | 37.8mm | 53.6mm | 70.4mm | 15A/20A | 20 3.8×A | 42.8mm | 65.6mm | 88.4mm |
产品优势/产品特点/技术特点 ★360度无限制旋转， ★环道 “多”点式接触，信号传输稳定可靠
★采用贵金属接触；耐磨保证超长工作寿命—亿多转. ★免维护,安装便捷，无需润滑剂 ★密封球轴承结构，转子和定子与轴承精确对准，运转平滑可靠； ★低摩擦削，低力矩，低电噪音，低接触电阻； ★高速(10000 Rpm)，高电压，高保护等级，高速数据传输，高可靠性，高产品精度； ★可传输以太网,USB, RS, Canbus, Decive net, CC-link, FireWire,伺服电机信号,编码器信号,应变片,热电偶等信号
滑环认证证书：
典型应用： ☆农业设备 ☆海洋天线,卫星天线 ☆风力发电设备 ☆医疗设备,医疗机械CT ☆吊机，起重机 ☆军事防御 ☆海工设备 电缆卷筒 ☆自动包装机, 自动化卷纸机, 多通道注塑设备
可选项：按需定制过孔导电滑环 可选项 | 转速 | 出线方向 | 路数 | 导线长度 | 壳体材料 | 军用级别 | 端子类型 | 电流、电压 | 内径、外径、长度 | 专用屏蔽导线 | 工作温度（-60℃~ 230℃） | 气压/液压 混合 | 特殊环境定制（防震、高温） | 安装方式（可选法兰安装） | 防护等级可选 IP51~IP68 | 信号及电源可单独混合传输 |
|
