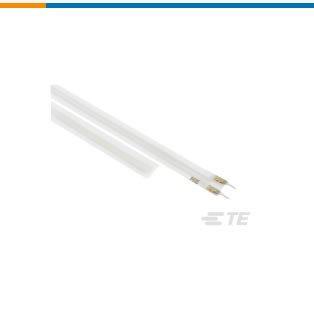

睡眠监测带(10184000-01)是一条 800mm 长、8mm 宽的压电薄膜（聚偏氟乙烯）带。有源电 极部分长 698.5mm，宽 3mm。睡眠监测带的总厚度约为 50 微米，这使其非常 柔软，在将其放置在身体下方时不会有任何感觉。通过两个压接的焊接端子实现电 气互连。当受到动态应变（长度变化）时，会产生电荷或电压输出。当安装在床垫 上与胸部 / 心脏接近的位置时，可以检测心音，以及由于呼吸引起的负荷或重心的 微小变化。然后，可以在较长的时间段（例如整夜）内评估这些信号，它们可以呈 现睡眠的持续时间、阶段或质量。 该传感器无需外部电源，因此适用于必须将功耗保持在最低水平的电池供电设备。
接口要求 与其他压电传感器一样，睡眠监测带的低频响应由传感器所连接的外部电路设定。在真正的开路条件下，通过压电介质材料泄漏的电荷量非常小， 并且低频响应可扩展至接近直流 (< 1m Hz)。实际上，有必要定义一个功能限制，以避免长期偏移和可能由薄膜的热电响应产生的缓慢但高振 幅的信号。通常认为成人呼吸频率在 12 至 18 次呼吸 / 分钟的范围内，但这一数值可能在睡眠期间有所减少。如果我们希望捕获低至 10bpm 的呼吸频率，那么这需要一个最小衰减为 0.16 Hz 的网络。 压电薄膜实验室放大器（TE 部件号 1007214-X）提供 0.1 Hz 的可选下限频率，在这种情况下很有用。此外，可以设置 10 Hz 的上限频率， 从而消除不需要的 50/60 Hz 电源（线路）干扰。提供宽范围的整体增益，并且可以在电荷模式或电压模式下操作放大器。 不建议将睡眠监测带直接连接到传统的示波器输入端（1M 输入电阻），因为这将形成一个高通滤波器，其截止频率（至 -3dB）约为 22 Hz。 这会很明显的衰减呼吸心率的信号。 要通过简单的电压模式电路获得 0.1 Hz（-3dB 点）的响应，需要 220M 的输入电阻。 如果仅需要心率（而不是呼吸率），则 1-3 Hz 范围内的下限频率可能就已足够。比如，应用 2 Hz 的高通滤波器不会妨碍检测重复率为 1 Hz 甚至更低的一系列脉冲，因为每个脉冲都包含在频带上扩展的信号能量。 如果设计的接口电路可以成功检测到脉搏（峰到峰值大约为 1nC 或 140mV），那么当发生大的身体移动时，这可能会变得饱和，信号电平高 达 500 倍。如果电路也设置为以低至 0.1 Hz 的响应检测呼吸，则饱和信号（或时间常量稳定时间）将会可能导致脉搏和呼吸检测在身体移 动发生后最多 30 秒内无法监测。
