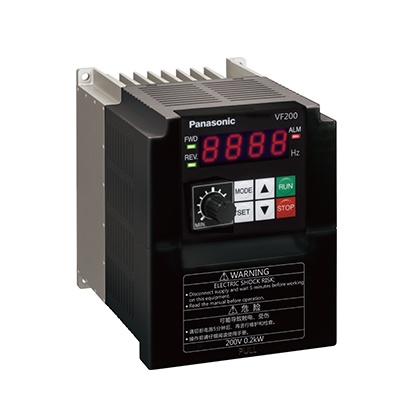

| 标准适用电机输出(kW) | 0.2kW～2.2kW | 0.75kW～15kW |
|---|
| 额定输出 |
|
|
|
|---|
| 额定电压 | 三相200V～230V AC(电源电压比例) | 三相380V～460V AC(电源电压比例) |
|---|
| 过负载电流额定 | 标准负载规格：额定输出电流的150% 1 分钟 |
|---|
| 轻负载规格：额定输出电流的120% 1 分钟 |
| 输入电源 | 相数•电压•频率 | 单相200V～230V AC 50Hz/60Hz | 三相380V～460V AC 50Hz/60Hz |
|---|
| 电压允许变动 | 额定输入交流电压的＋10％、－15％ |
|---|
| 频率允许变动 | 额定输入频率的±5％ |
|---|
| 瞬间电压降低耐量 | 165V AC 以上继续运行 | 323V AC 以上继续运行 |
|---|
| 降低至165V AC 以下时继续运行15ms | 降低至323V AC 以下时继续运行15ms |
| 输出频率 | 频率范围 | V/F控制：0.2Hz～400Hz |
|---|
| 无传感器矢量控制：0.5Hz～120Hz |
| 频率显示 | 数字显示 |
|---|
| 频率精度 | 模拟设定：最高设定频率的±0.5％以内(25℃±10℃) |
|---|
| 数字设定：最高设定频率的±0.01％以内(-10℃～+50℃) |
| 频率分辨率 | 模拟设定时：0.1Hz(50Hz/60Hz模式时) |
|---|
| 数字设定时：0.1Hz |
| 变频器控制方式 | 高载波频率正弦波PWM控制(可选择V/F控制、无传感器矢量控制) |
|---|
| 载波频率(注3) | • V/F 控制设定时：可选择9 种(0.8kHz～15kHz可变) |
|---|
• 无传感器矢量控制设定时：可选择6 种(2.5kHz～15kHz可变)
(0.8kHz，1.1kHz，1.6kHz，2.5kHz，5.0kHz，7.5kHz，10.0kHz，12.5kHz，15.0kHz) |
| 运行 | 运行•停止 | • 操作面板开关 |
|---|
| • 可选择1a接点信号、3线输入(1a、1b接点信号) |
| • RS485 通信 |
| • 可设定待机时间(0.1秒～100秒) |
| 正转•反转 | • 操作面板开关 |
|---|
| • 1a接点信号(可设定禁止反转) |
| • RS485通信 |
| 点动运行 | 运行频率0.2Hz～400Hz任意设定、加速•减速时间0.04秒～3600秒任意设定 |
|---|
| 停止模式 | 减速停止•惯性停止(选择切换) |
|---|
| 复位功能 | 停止信号复位•外部复位•面板复位(可设定)及电源复位 |
|---|
| 启动频率 | 在0.2Hz～60Hz任意设定 |
|---|
| 停止频率 | 在0.2Hz～60Hz任意设定 |
|---|
| 瞬间停止再次启动运行 | 重新启动0Hz、重新启动运行频率、重新启动速度搜索(选择切换) |
|---|
| 速度搜索 | 启动时速度搜索(可设定) |
|---|
| 再试功能 | 再试选择：功能有/无、再试异常内容选择 |
|---|
| 再试次数：1次～10 次任意设定 |
| 控制 | 频率设定信号 | 面板设定(操作面板)：数字设定 |
|---|
外控操作模拟设定信号：
• 电位器(10kΩ、1/4W以上)
• 0V-5V DC、0V-10V DC
• 4mA-20mA、0mA-20mA |
外控操作数字设定信号：
• PWM信号(信号周期：1ms～2000ms),脉冲输入信号
• 频率上升SW·降低SW·存储SW信号 |
| 通信设定:RS485通信 |
| 电压/频率特性 | 基底频率：在50Hz•60Hz固定、在45Hz～400Hz任意设定 |
|---|
| 3点式V/F模式：任意设定电压、频率 |
| V/F曲线：恒定力矩·降低力矩模式(选择切换) |
| 力矩提升 | 0～40%任意设定、自动力矩提升(可选择) |
|---|
| 加速•减速时间 | 0.04秒～3600秒(加速•减速个别设定) |
|---|
| 加减速特性 | 直线、S字加减速(可选择) |
|---|
| 第2功能选择 | 选择第2功能(加速•减速时间、力矩提升、电压/频率特性
(基底频率•3点式V/F模式)、电子热敏、模拟频率设定) |
|---|
| 多段速频率设定 | • 多段速运行:最多可设定16段速(任意设定频率)
• 定时器运行:最多可设定8段速(任意设定频率)
可与加速•减速时间进行链接 |
|---|
| 频率跳跃设定 | 最多可设定3处(频率跳跃幅度在1Hz～10Hz之间任意设定) |
|---|
| 上限频率设定 | 0.2Hz～400Hz任意设定 |
|---|
| 下限频率设定 | 0.2Hz～400Hz任意设定 |
|---|
| 偏置•增益频率设定 | 偏置频率:-99%～250%任意设定 |
|---|
| 增益频率:0～500%任意设定 |
| 外部停止功能 | 外部异常停止、惯性停止(选择设定) |
|---|
| PID功能 | PID控制模式(可设定) |
|---|
| 离线自动调谐功能 | 电机常数的自动调谐 |
|---|
| 冷却风扇ON/OFF控制 | 可设定 |
|---|
| 通信功能 | • 接口:RS485串行通信
• 通信速度:4800bps/9600bps/19200bps/38400bps/57600bps/115200bps(可选择)
• 协议:MEWTOCOL-COM/Modbus-RTU/Modbus-ASCII(选择切换)
• 通信方式:半双工方式
• 最多连接台数:31台
• 最大传送距离:500m(总接线长度) |
|---|
| 制动 | 再生制动力矩 | • 200V 0.2kW：100%以上
0.4kW：80%以上
0.75kW～2.2kW：20%以上
• 400V 0.75kW～15kW：20%以上 |
|---|
| 直流制动 | 在停止频率以下动作
• 制动力矩水平:0～100
• 制动时间:0.1秒～120秒任意设定 |
|---|
| 输出信号 | 模拟输出 | 输出规格:0V～10V DC(最大1mA)
输出功能:输出频率•输出电流比例(选择切换) |
|---|
| 开路式集电极输出 | 输出规格:最大额定50V DC、50mA
输出功能: 运行信号、到达信号、过负载警报、频率检测、反转信号、异常警报、电流检测、定时器结束信号、输出频率/电流比例PWM 信号(周期1ms)(可选择) |
|---|
| 继电器输出 | 输出规格:1c接点(接点容量230V AC、0.25A电阻负载，30V DC、1A电阻负载)
输出功能:运行信号、到达信号、过负载警报、频率检测、反转信号、异常警报、电流检测、定时器结束信号(可选择) |
|---|
| 显示 | 运行•控制状态 | 输出频率、线速度显示(选择切换)、旋转方向
输出电压、内部直流电压、设定频率、通信站号、定时器运行次数、警报种类、控制电路端子状态 (输入信号、输出信号)、运行状态、PID(设定值、测定值、输出值)、自动调谐进行状况、累积运行 时间、累积风扇运行时间 |
|---|
| 异常内容 | 保护功能动作时显示符号(异常内容可存储4次) |
|---|
| 保护 | 电流限制 | 在额定输出电流的1%～200%下可设置限流功能 |
|---|
| 跳闸(停止) | 瞬时过电流(SC1-6)、温度异常(OH)(注2)
过电流(OC1-3)、过负载·电子热敏继电器(OL)、电压不足(LU)、过电压(OU1- 3)、冷却风扇故障(FAn、FAn2)、外部异常(AU)、操作异常(OP)、CPU 出错(CPU). |
|---|
| 防止失速功能 | 防止过电流失速、防止过电压失速 |
|---|
| 环境 | 使用周围温度•湿度 | -10℃～+50℃(注1)(应无冻结)、90%RH以下(应无凝露) |
|---|
| 保存温度•湿度 | -25℃～+65℃、95％RH以下 |
|---|
| 振动 | 5.9m/s2(0.6G)以下 |
|---|
| 标高 | 标高1000m以下 |
|---|
| 使用场所 | 室内、应无腐蚀性气体、可燃性气体、油雾、灰尘 |
|---|
| 保护构造 | IP20盘内安装形 |
|---|
| 冷却方式 | 0.75kW以下：自冷、1.5kW～15kW：风冷 |
|---|
