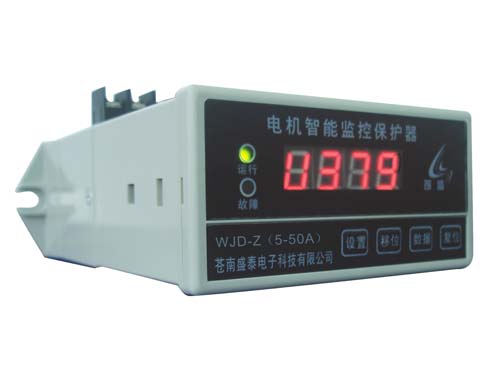

WJD系列电机智能监控保护器

苍南盛泰电子科技有限公司

产品型号:	WJD
产品价格:	价优
产品品牌:	盛泰

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：董建恳

所在区域：	浙江.温州
办公地址：	苍南县灵溪镇工业园区
邮　　编：	325800
电　　话：	0577-68705988
移动电话：	13706625311
传　　真：	0577-68705922
电子邮件：	zjcangsheng@163.com

公司主页：	http://www.cangsheng.com

详细描述:

一、概述
        WJD系列电机智能监控保护器，是一种提高电机运行安全和
自动化管理水平的智能化仪器，核心由高性能集成电路开发而成的。
该仪器保护功能齐全，参数直观，反应灵敏及可靠，可以与上位机
通讯构成远程监控于一体的高新技术产品。广泛应用于石油、化工、
煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电
动机保护及远程监控理想的装置。

二、特点
        1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
        2、整机模块化结构，卡式电流传感器，体积小，安装方便。
也可分体安装（距离≤5米）。
        3、采用数字处理技术，测量精度高，线性度好，对故障判
断速度快，精确可靠。
        4、设置参数与测量及故障代号，显示于LED上，直观清晰。
        5、配有RS485通信接口，可以与计算机通讯构成远程监控于
一体的电机保护网络，便于集中控制管理。
        6、一机多用，可取代电流表，热继电器，时间继电器，
工作电源电压表等。

三、适用范围及使用条件
        1、380VAC，660VAC三相异步电动机，馈线电路保护。
2、保护器供电电压；220VAC±15%，380VAC±15%、
50HZ±2%。
        3、环境温度：-30℃~+65℃，相对湿度≤90%。
        4、使用环境：无足以腐蚀金属和破坏绝缘性能气体的环境。
        5、安装在无剧烈震动冲击，无强磁场干扰场所和雨雪侵袭
的地方。

四、主要功能
         1、设定功能：启动时间、额定电流、保护电流曲线、超欠
电压值、通讯地址。
        2、保护功能：过流、堵转、三相不平衡、短路、断相、超
欠压等。
        3、显示功能：A、B、C三相电流、工作电压、保护动作故
障代号、设置参数。
       4、通讯功能：通过RS485串行通讯与计算机可构成256台保
护器常规保护控制网络。远程数据设定及显示报警，远程电动机
复位，停止控制等。

五、主要技术指标
          1、测试范围
                 1.1 A、B、C三相电流：0—999A。
                 1.2 电压：AC175-450V。
          2、测量精度：1.5 级（I≤Ie额定电流）。
          3、保护触点容量：常开AC250/6A，常闭AC250/6A。
          4、启动时间整定范围：1~ 99S，在启动时间内，对断相、短
路、不平衡进行保护（默认值为10S）。
          5、堵转保护：当三相电流均达到或超过额定值的堵转电流
时，动作时间≤0.2S（默认值为4Ie）。
          6、短路保护：任意一相电流均达到或超过8Ie电流时，动作
时间≤0.2S。
          7、断相保护：任意一相断相时，动作时间≤3S。
          8、不平衡保护：当三相电流中任意二相电流差比值≥不平
衡系数，动作时间≤3S（默认值为60%）。
          9、过流保护：当电机的电流≥1.2Ie时，保护器按反时过
流保护，动作时间见图一（默认值为1）。
          10、过压保护：工作电压≥过压电压额定值，动作时间≤15S。
          11、欠压保护：工作电压≤欠压电压额定值，动作时间≤15S。
