一、概述

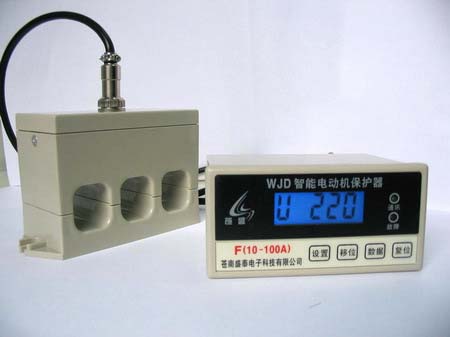

         WJD系列智能型电动机保护器，是一种提高电机运行安全和自动化管理水平的智能化仪器，核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。该保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，可以与上位机通讯构成远程监控于一体的高新技术产品。广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控的理想产品。

二、特点
1、 采用微机技术和高性能低功耗电路。运算高速，性能稳定。
2、 整机模块化结构，卡式电流传感器，体积小，安装方便。也可分体安装，主体外形尺寸按照国际仪表装置标准。
3、 采用数字处理技术，测量精度高，线性度好。，对故障判断速度快，精确可靠。
4、 高清晰宽温带背光LCD显示，设置参数与测量及故障记录直观方便。
5、 可以与计算机通讯构成远程监控与一体的电机保护网络。
6、 一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，电压表。

三、适用范围及使用条件
1、 380VAC，660VAC三相异步电动机，馈线电路保护。
2、 保护器供电电压：220VAC，380VAC，50HZ。
3、 外型结构：整体与分体两种形式，分体安装距离小于5米
4、 环境温度：-30℃～+60℃。相对湿度小于90%
5、 使用环境：无足以腐蚀金属和破坏绝缘性能气体的环境。
6、 安装在无剧烈震动冲击，强磁场干扰场所和雨雪侵袭的地方。

四、主要功能
1、设定功能：额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。
2、保护功能：过流、堵转、三相不平衡、短路、漏电、断相、超欠压。
3、显示功能：A、B、C三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。
4、通讯功能：4~20mA标准电流输出信号、RS485串行通讯。
5、控制功能：通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。运程数据设定及显示报警，远程电动机启动、停止控制等。
