1、产品简介

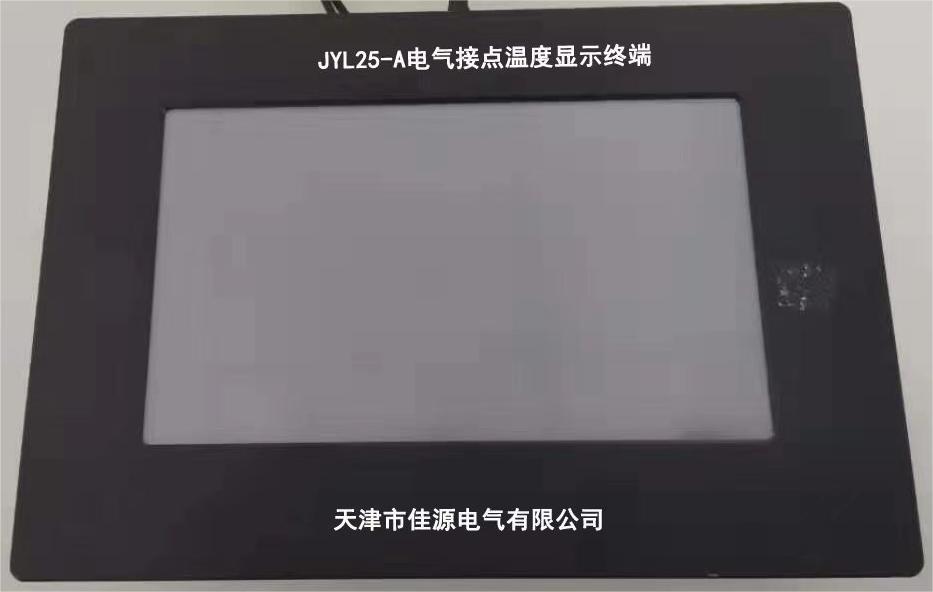

佳源电气JYL25-A温度显示管理终端是一款用于35kV及以下中低压电力系统，配合测温装置进行触点温度数据集中监测、预警、数据传输、温度显示、历史曲线查询、超温记录的终端温度管理设备。该产品可采用有线方式或无线方式与测温装置进行数据交互，最多可以同时管理240个无线温度传感器，该装置提供RS485通讯接口，采用标准Modbus-RTU通讯协议，能够快速与第三方终端设备及计算机监控系统等进行组网应用，方便数据集中采集与转发。产品应用多种抗干扰措施，能够在各种复杂的电磁环境下稳定运行，可靠性高。

2、产品特点

2.1采用高性能工业级微处理器，数据处理能力强，运行稳定；

2.2内置大容量存储器，根据需求可扩展记录最多1年的数据记录；

2.3大尺寸触控屏，可编辑中文、英文、数值等常用字符，显示清晰、操作简单；

2.4具有2路报警输出通道，可结合外置报警设备实现声光报警；

2.5标准配置有线通讯采集方式和无线通讯采集方式，应用现场可根据实际使用情况选择，其中无线通讯采用433MHz免申请频段，传输距离远且不受无线电管理限制；

2.6具有RS485通讯接口，实现就地通讯管理或上传数据到上一级数据管理装置或后台。

3、主要功能

温度测量 采集多路无线温度实时数据，最多管理240个触点温度

参数设置 两级报警输出阀值及运行参数可设定

记录功能 可查询温度曲线、数据报表、事件记录

通讯功能 有线： RS485接口，MODBUS-RTU协议，波特率可设

        无线： 约50米范围内无遮挡近程无线通讯功能

显示功能 触控屏显示实时温度、温度曲线、参数设置、数据查询、事件记录

4、技术指标

温度范围 温度显示范围 -20℃～+150℃

        传感器测温精度 ≤±2℃

        温度分辨率 1℃

工作环境 温度 -20℃～70℃

        湿度 ≤95%RH

输出         显示输出 7寸触控显示屏

        通讯接口 RS485接口，速率1200bps-9600bps可设

        报警输出口 具有2路独立的无源输出（负载＜300W）

数据采集 有线采集方式 RS485接口，速率2400bps

        无线采集方式  低功率无线传输，正常应用环境下通讯距离可达100米

安全         介电强度 ≥AC2000V

        绝缘性能 ≥100MΩ

尺寸与安装 主机外形尺寸 218mm×145mm×61mm

安装方式 壁挂式安装或嵌入式安装

电源         工作电源输入范围 AC 100-240V 50Hz-60Hz
