1、产品简介

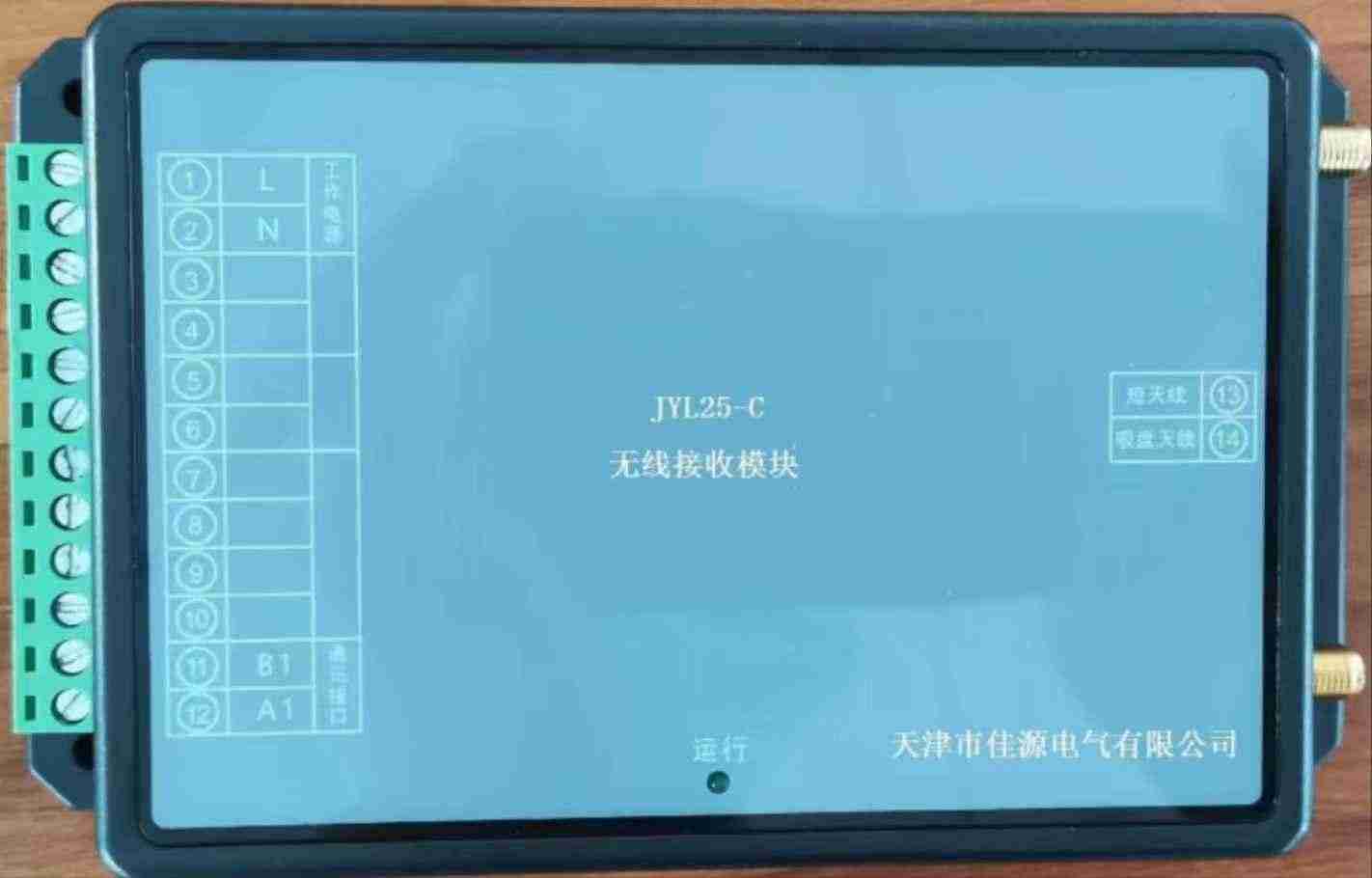

佳源电气JYL25-C开关柜智能无线测温装置是一款用于35kV及以下中低压电力系统对温度有较高要求的电气接点测温智能化装置。它是集温度实时监测、预警、数据传输、温度显示、超温记录等功能于一体的电气接点测温装置。该装置最多可以同时接收和管理一面开关柜内的12个无线温度传感器，该装置提供RS485通讯接口，采用标准Modbus-RTU通讯协议，能够快速与第三方终端设备及计算机监控系统等进行组网应用，方便数据集中采集与转发。产品应用多种抗干扰措施，能够在各种复杂的电磁环境下稳定运行，可靠性高。

2、佳源电气JYL25-C开关柜智能无线测温装置产品特点

2.1采用高性能工业级微处理器，数据处理能力强，运行稳定；

2.2可配置多种类型的无线温度传感器，适应各种不同的高压接点安装位置；

2.3传感器天线内置、不外露，不改变应用环境的电场分布，不影响安装部位的绝缘性能，安装方便；

2.4无线温度传感器外部采用高绝缘强度、阻燃、耐高温、抗老化材料，保证在高压环境下的持续运行；

2.5无线频段采用2.4GHz免申请频段，不受无线电管理限制；

2.6具有RS485通讯接口和无线数据传输接口，可任意选择一种方式实现通讯组网，上传数据到上一级数据管理装置或后台。

3、佳源电气JYL25-C开关柜智能无线测温装置主要功能

温度测量 最多可接收12个传感器温度

指示功能 面板状态指示灯实时显示装置当前的工作状态

通讯功能 有线： RS485接口，MODBUS-RTU协议，波特率可设

        无线： 约50米范围内无遮挡近程无线通讯功能

传感器类型 支持本公司所有的2.4GHz频段的温度传感器

4、佳源电气JYL25-C开关柜智能无线测温装置技术指标

温度测量 传感器测温范围 -20℃～+150℃

        传感器测温精度 ≤±2℃

        温度分辨率 1℃

测温通道 单通道 支持1-12个无线温度传感器

传感器 无线型 电池供电型、CT取电型、CT取电微型、CT取电红外型

工作环境 温度 -20℃～70℃

        湿度 ≤95%RH

数据传输 有线传输方式  RS485接口，速率1200bps-9600bps可设

        无线传输方式  低功率无线传输，正常应用环境下通讯距离可达50米

环境         存储温度 -40℃～+80℃

        存储湿度 ≤95%RH，不结露，无腐蚀性气体场所

安全         介电强度 ≥AC2000V

        绝缘性能 ≥100MΩ

尺寸与安装 主机外形尺寸 156mm×89mm×42mm

        安装方式 35mm导轨安装或螺丝固定安装

电源         工作电源输入范围 AC/DC 100-240V 50Hz-60Hz
