GSYN1000/KAR2000系列-卫星扩展无线时间同步模组

福州慧聚通信有限公司的GSYN1000/KAR2000系列卫星扩展无线时间同步模组，是一款高精度无线同步模块，支持卫星时钟源（GPS或北斗）同步，输出与卫星同步的PPS秒脉冲，及其对应的精准时间戳。支持星型和树型组网，具有时间同步精度高、通信距离远、支持数据透传和中继、支持输出多种同步脉冲和脉宽、支持AT指令配置和升级等特点。在电力行业，可以满足高精度远距离相位测量的要求，主要应用于远距离的无线相位伏安表、无线核相仪、无线二次压降测试仪、避雷器在线监测和电力故障录波等产品。

一、模组重要特性：

1、卫星同步：通过无线方式，将卫星同步扩展到整个无线时间同步网络

2、外部时钟源：支持卫星时钟源（GPS或北斗）

3、同步脉冲：输出与卫星同步的PPS秒脉冲，及其对应的精准时间戳

二、模组功能特性如下：

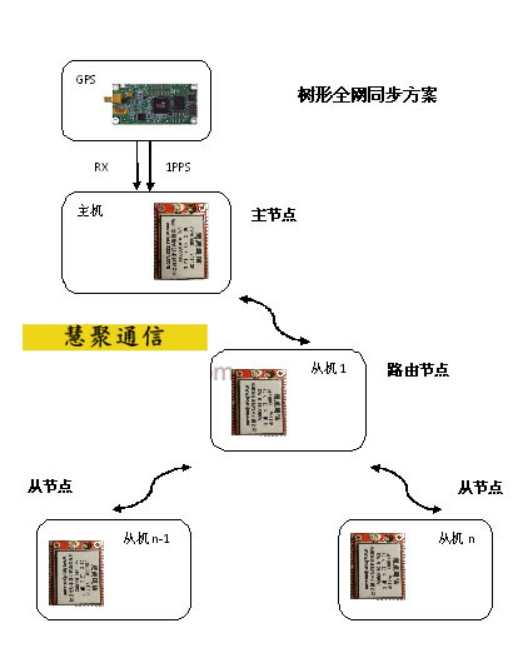

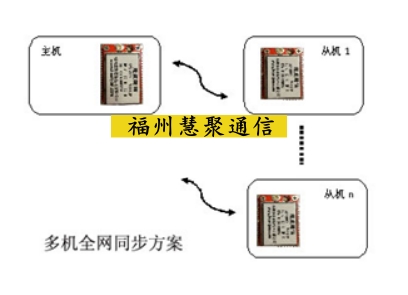

1、组网方式：星型网络，树型网络

2、组网协议：自定义协议

3、组网中继：支持网络数据和同步的中继

4、组网数据：支持数据透传，支持AT指令发送数据

5、联网指示：支持是否接入网络的指示

6、同步指示：支持是否与连接节点时间同步的指示

7、同步方式：无线时间同步，星型网络主从同步，树型网络全网同步

8、同步精度：从微秒(us)到纳秒(ns)级别

9、同步方波：输出同步PWM方波，频率/占空比/个数可设置

10、配置参数：支持AT指令设置模组功能配置

11、配置时间：支持AT指令设置本地时间

12、软件升级：支持AT指令升级

13、通信距离：视距500米，室内透两堵墙

14、应用环境：工业环境，防潮防湿

三、模组硬件参数如下：

1、工作频段：2.400-2.4835GHz

2、空中速率：250kbps

3、模组尺寸：20mm*28mm*9mm

4、天线接口：ipex接口

5、输出功率：100mW

6、工作温度：-40°C ~ +85°C

四、模组型号如下：

1、GSYN1000/KAR2000：1us

2、GSYN1A20/KAT2A00：100ns，高精度恒温晶振

3、GSYN1B30/KAS2B00：200ns，高精度温补晶振
