PSYN5000/KAR5000系列-无线工频相位同步模组

福州慧聚通信有限公司的PSYN5000/KAR5000系列无线工频相位同步模组，是一款高精度无线同步模块，支持工频相位无线同步和无线时间同步，支持星型和树型组网，具有时间同步精度高、通信距离远、支持数据透传和中继、支持AT指令配置和升级等特点。在电力行业，主要应用于局放放电检测、高压放电监测等领域。

一、模组重要特性：

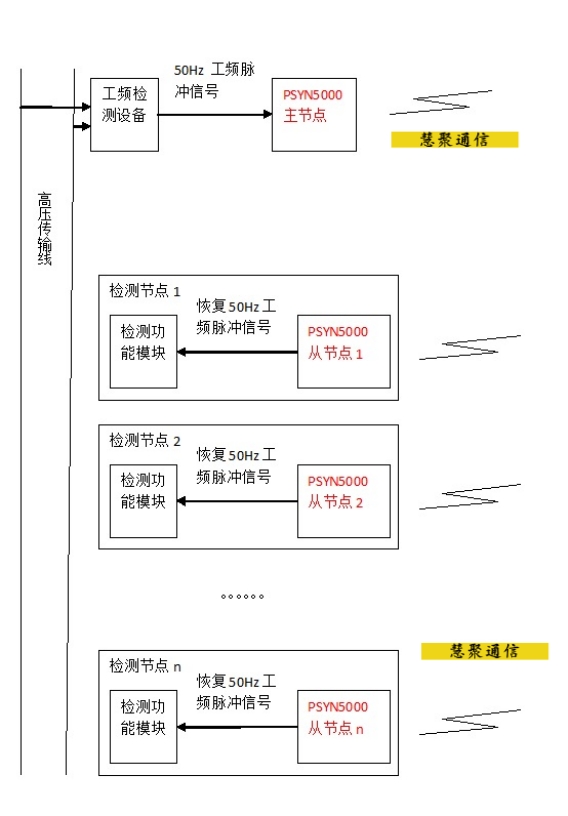

1、工频同步：通过无线方式，将50HZ工频相位脉冲同步映射到远处

2、相位采集：配合无线工频相位同步仪，高精度采集相位

二、模组功能特性如下：

1、组网方式：星型网络，树型网络

2、组网协议：自定义协议

3、组网中继：支持网络数据和同步的中继

4、组网数据：支持数据透传，支持AT指令发送数据

5、联网指示：支持是否接入网络的指示

6、同步指示：支持是否与连接节点时间同步的指示

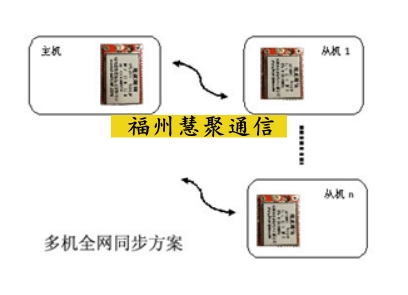

7、同步方式：无线时间同步，星型网络主从同步，树型网络全网同步

8、同步精度：从80us到5us级别

9、同步脉冲：输出同步PPS秒脉冲，及其对应的时间戳，秒数可设置

10、同步方波：输出工频相位同步脉冲

11、配置参数：支持AT指令设置模组功能配置

12、配置时间：支持AT指令设置本地时间

13、软件升级：支持AT指令升级

14、通信距离：视距500米，室内透两堵墙

15、应用环境：工业环境，防潮防湿

三、模组硬件参数如下：

1、工作频段：2.400-2.4835GHz

2、空中速率：250kbps

3、模组尺寸：20mm*28mm*9mm

4、天线接口：ipex接口

5、输出功率：100mW

6、工作温度：-40°C ~ +85°C

四、模组型号如下：

1、PSYN5204/KAR5204：5us 相位采集精度<5us

2、PSYN5205/KAR5205：20us

3、PSYN5206/KAR5206：80us
