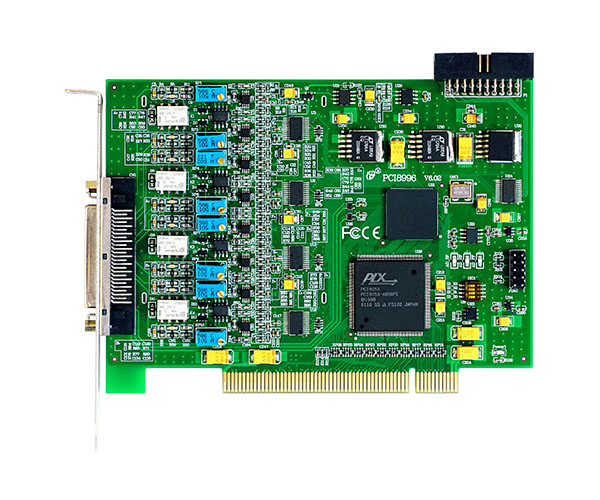

本卡是一种基于 PCI 标准的同步采集功能卡，可直接插在 PCI 机箱插槽中，用于测试、测量和控制应用，构成产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过程监控系统。它的主要应用场合为： 制造测试、 工业测试、 电子产品质量检测、

AD 模拟量输入功能

 输入量程(Input Range)：±10V、±1V

 转换精度：24 位(Bit)

 采样速率(Frequency)：1KHz～200KHz

 倍频模式(Multi Frequency)：256 倍、128 倍、64 倍

 采样频率*倍频范围：256000～13824000

物理通道数：8 通道说明：软件可选，通过设置采样通道选择阵列

 模拟量输入方式：8 路单端

 数据读取方式：非空、半满和 DMA 方式◆ 存诸器深度：8K 字（点）FIFO 存储器

 存储器标志：满、非空、半满

 时钟源选项(ClockSource)：板内时钟

 触发模式(Trigger Mode)：软件内部触发和硬件外触发（简称后触发）

触发类型(Trigger Type)：边沿触发和电平触发

 触发方向(Trigger Dir)：负向触发、正向触发、正负向触发

触发源（Trigger Source）：DTR(数字触发信号)、PCI 总线上的 TRIG0、TRIG1、TRIG7、STAR 触发源

 触发源 DTR 输入范围：标准 TTL 电平

 系统测量精度：0.01%

板卡时钟振荡器：50MHz

 PCI 总线时钟：33MHz
