1.产品特点

产品翻盖式设计，外形美观，接线方便。翻盖材料选用透明聚碳酸酯，能清楚看到二次引线接线情况。方圆组合孔型，既可穿越电缆，也可穿越汇流排，作为交流电流信号采集元件，一般与电气测量仪表配套使用。

产品符合国标 GB20840.2-2014(等效 IEC61869-2：2012,MOD) ，取得证书，证书编号为 2007E237-32、2011E139-32。

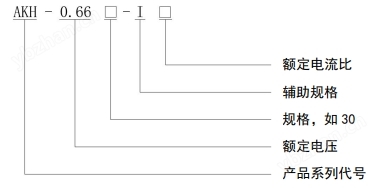

2.型号说明

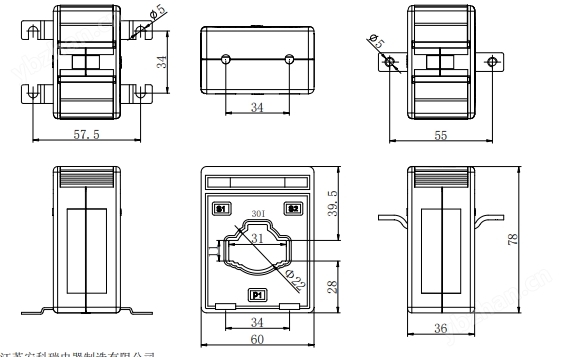

3.规格尺寸（单位：mm，公差：±1mm）

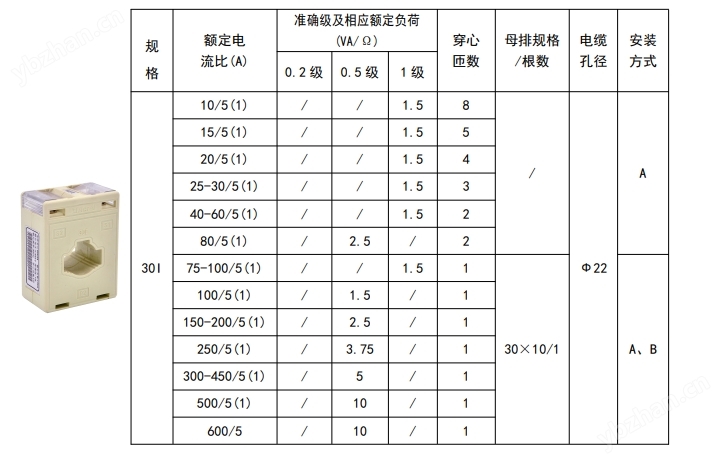

4.规格参数

5.使用环境

? 额定工作电压 AC0.66kV（等效 AC0.69kV，GB156-2017）

? 额定频率 50-60Hz

? 环境温度-30℃~70℃

? 海拔高度≤3000m

? 工频耐压 3000V/1min 50Hz

? 用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所? 一次设备的额定电流或线路负荷电流不宜大于电流互感器额定一次电流的2/3

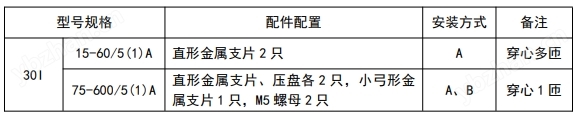

6.配件明细表

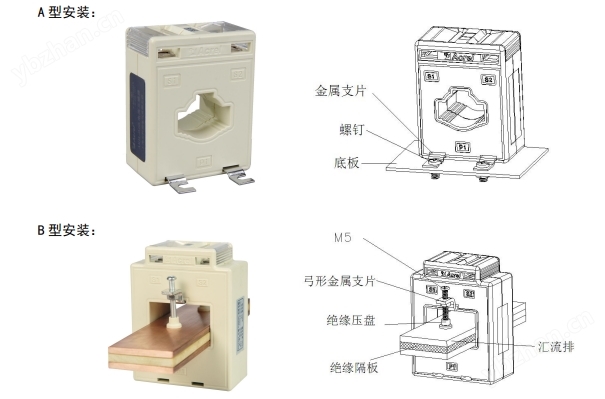

7.安装示意图
