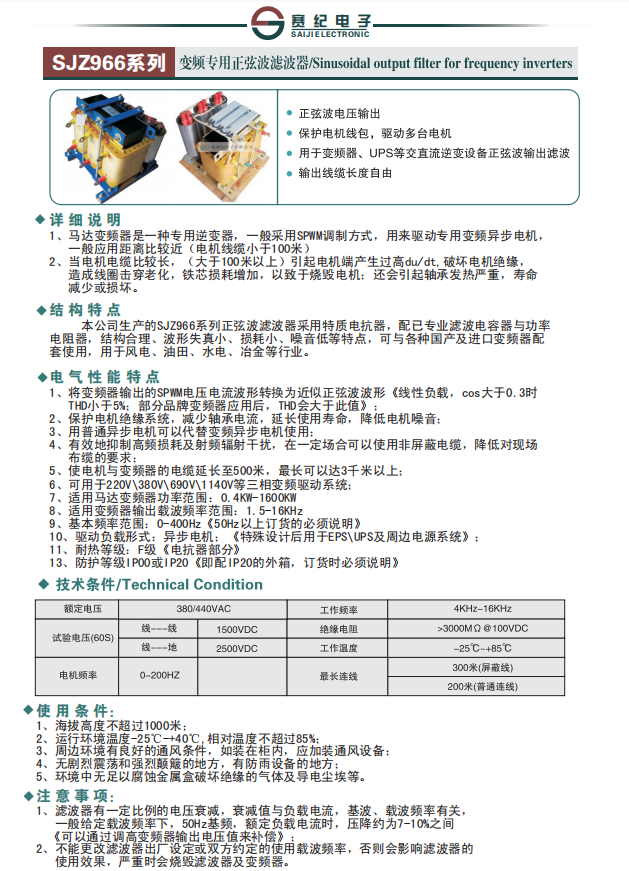

产品简介

正弦波滤波器是在PWM变频器驱动下，其开关频率范围在2 - 10KHz之间仍提供正弦波输出电压。在变频器驱动应用中，可以有效的抑制高频损耗及DV/DT射频干扰，改善电机的性能和寿命，并使电机和频器的线缆生长至500米，最长达3千米。

特点：

1、将变频器输出的SPWM电压电流波形转换为近似正弦波波形《线性负载，cos大于0.3时 THD小于5%；部分品牌变频器应用后，THD会大于此值》；

2、保护电机绝缘系统，减少轴承电流，延长使用寿命，降低电机噪音；

3、用普通异步电机可以代替变频异步电机使用；

4、有效地抑制高频损耗及射频辐射干扰，在一定场合可以使用非屏蔽电缆，降低对现场 布缆的要求；

5、使电机与变频器的电缆延长至500米，最长可以达3千米以上；

6、可用于220V\380V\690V\1140V等三相变频驱动系统；

7、适用马达变频器功率范围：0.4KW-1600KW

8、适用变频器输出载波频率范围：1.5-16KHz

9、基本频率范围：0-400Hz《50Hz以上订货的必须说明》

10、驱动负载形式：异步电机；《特殊设计后用于EPS\UPS及周边电源系统》； 11、耐热等级：F级《电抗器部分》

12、防护等级IP00或IP20《即配IP20的外箱，订货时必须说明》

应用：

1.将变频器输出的PMW波换成为正弦波

2.降低电机的涡流损耗以及电机噪声

3.减少输出电缆上和电机中的脉冲电流，延长电机寿命

4.可在变频器与电机间使用更长的电缆联线

5.减小对外的辐射，在一定场合可以使用非屏蔽电缆，降低了对现场布线的要求

6.有效防止DV/DT、过电压、电机过热和涡流损耗造成的电机提前损坏　

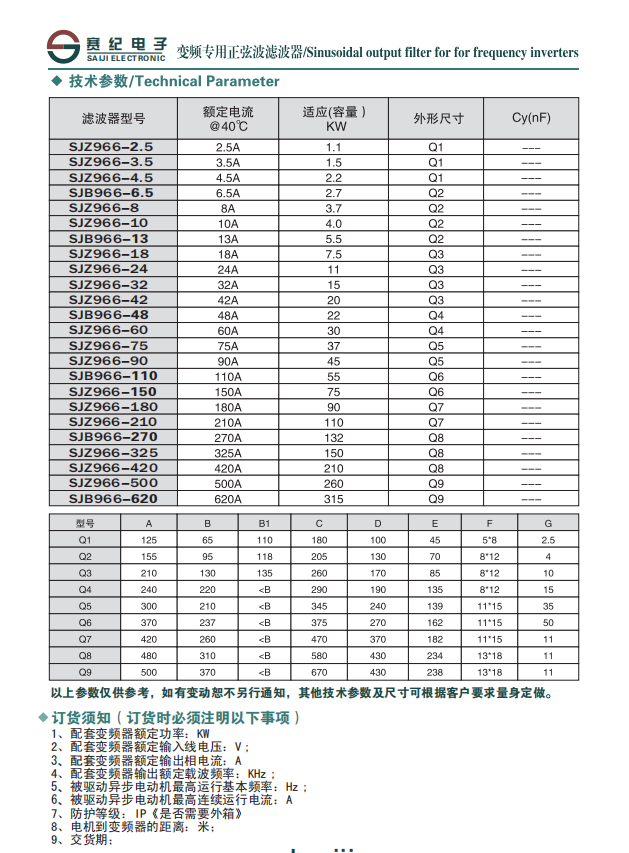

技术规格：

1.工作电压：220VAC-1140VAC

2.工作电流：5A-1600A

3.工作频率：50/60Hz.

4.载波频率：2K-10K

5.绝缘等级：class F,H

6.压降：8%-12%

7.电压谐波畸变失真THD≤5%

8.空载电流≤8%

9.使用环境：-10…+45℃,额定值不会降低。最高可达+55℃，在45℃以上，每升高1℃，额定电流降低2%

10.防护等级：IP00-IP22

11.最大电流：1.5×额定电流，持续60S

12.噪 音：≤65dB

13.温 升：≤80K

14.抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)

15.绝缘电阻：1000VDC绝缘阻值≥100MΩ

16.海拔高度不超过2000米

17.运行环境温度-25℃～+45℃，相对湿度不超过90%。

18.周围无有害气体，无易燃易爆物品。

19.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

执行标准：

IEC289:1987电抗器

GB10229-88电抗器(eqvIEC289:1987)

JB9644-1999半导体电气传动用电抗器

产品尺寸：可根据用户要求定制。
