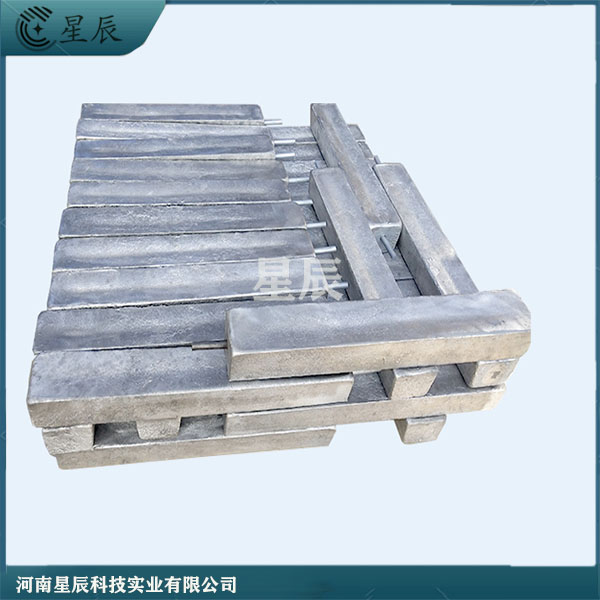

1.产品说明： 预包装镁合金牺牲阳极（预包装镁阳极）主要由一只镁阳极和热收缩套管、电缆线组成，阳极体采用在阳极体周围装上所要求成份的填包料。
镁合金牺牲阳极是为了保证阴极保护工程施工质量以及简化现场施工程序而开发的，施工方便快速、将原来在施工现场进行的操作在工厂里完成，保证了阳极地床的施工安装质量。
订购时请告知镁阳极规格、所需带电缆的规格和长度。（常规所带电缆为VV-1KV/1*10mm2）。
2.常用镁合金牺牲阳极规格型号 品名 | 型号 | 裸镁阳极重kg | 规格(长×宽×高mm) | 镁合金牺牲阳极 | MG-4 | 4±0.2 | 350×(75+85) ×80 | 镁合金牺牲阳极 | MG-8 | 8±0.2 | 700×(75+85) ×80 | 镁合金牺牲阳极 | MG-11 | 11±0.3 | 700×(90+100) ×90 | 镁合金牺牲阳极 | MG-14 | 14±0.3 | 700×(100+110) ×105 | 镁合金牺牲阳极 | MG-22 | 22±0.5 | 700×(130+150) ×125 |
3.镁合金牺牲阳极填包料配方 填包料配方，重量% | 适用条件 | 石膏粉
（CaSo4.2H2o） | 工业
硫酸钠 | 工业
硫酸镁 | 膨润土 | 50 | 0 | 0 | 50 | ≤20Ω.m | 25 | 0 | 25 | 50 | ≤20Ω.m | 75 | 5 | 0 | 20 | ≥20Ω.m | 15 | 15 | 20 | 50 | ≥20Ω.m | 15 | 0 | 35 | 50 | ≥20Ω.m |
D型高电位镁合金牺牲阳极 1、产品介绍 我公司研发生产的高电位镁合金牺牲阳极（简称：高电位镁阳极），按照 ASTM97-98 标准生产。使用高纯镁材料生产，采用特定的生产工艺，镁合金牺牲阳极有良好的电化学性能。在阴极保护过程中，镁合金牺牲阳极消耗均匀，因此使用寿命更长。在实际的使用过程中，实际测量工作电位介于–1.8v 到 -1.85v 之间，因此对目标结构保护效果更为明显。 在电阻率大于 8000Ω.cm 的土壤中建议使用高电位镁合金牺牲阳极。
2、镁合金牺牲阳极化学成分 阳极 | 铝 (max) | 锰 | 硅 (max) | 铜 (max) | 镍 (max) | 铁 (max) | 其他金属杂质(max) | 其他杂质总和(max) | Mg-Mn | 0.01 | 0.50-1.30 | 0.05 | 0.02 | 0.001 | 0.03 | 0.05 | 0.30 |
3、镁合金牺牲阳极电化学性能 开路电位 (-V) | 闭路电位 (-V) | 实际电容量(A.h/kg) | 电流效率 (%) | 1.70-1.75 | 1.58-1.62 | 1,100 min | 50 min |
4.镁合金牺牲阳极规格型号 D型高电位镁阳极规格
型号
| 重量Kg(ib) | 镁牺牲阳极mm(inch) | A | B | C | 9D2 | 4.082(9) | 69.9(23/4) | 549.3(215/8) | 76.2(3) | 14D2 | 6.350(14) | 69.9(23/4) | 850.9(331/2) | 76.2(3) | 20D2 | 9.072(20) | 69.9(23/4) | 1212.9(473/4) | 76.2(3) | 9D3 | 4.082(9) | 88.9(31/2) | 352.4(137/8) | 95.3(3 3/4) | 17D3 | 7.711(17) | 88.9(31/2) | 641.4(251/4) | 95.3(3 3/4) | 32D5 | 14.515(32) | 139.7(51/2) | 504.8(197/8) | 146.1(5 3/4) | 48D5 | 21.772(48) | 139.7(51/2) | 765.2(301/8) | 146.1(5 3/4) | 60D4 | 27.216(60) | 114.3(41/2) | 114.3(41/2) | 1460.5(57 1/2) |
S型高电位镁合金牺牲阳极规格
型号
| 重量 | 镁合金牺牲阳极规格 英寸(豪米) | A | B | C | D | 3S3 | 1.4(3) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 4.7(119.4) | 5S3 | 2.3(5) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 7.7(195.6) | 9S2 | 4.1(9) | 2 4/5(71.1) | 2(50.8) | 2(50.8) | 28(711.2) | 9S3 | 4.1(9) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 13.6(345.4) | 17S2 | 7.7(17) | 2 4/5(71.1) | 2(50.8) | 2(50.8) | 52.5(1333.5) | 17S3 | 7.7(17) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 25.6(650.2) | 17S4 | 7.7(17) | 4(101.6) | 3 1/5(81.3) | 4(101.6) | 18(457.2) | 20S2 | 9.1(20) | 2 4/5(71.1) | 2(50.8) | 2(50.8) | 62(1574.8) | 32S3 | 14.5(32) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 47(1193.8) | 32S5 | 14.5(32) | 5(127.0) | 4 1/5(106.7) | 5(127.0) | 21.2(538.5) | 40S3 | 18.1(40) | 3 4/5(96.5) | 3(76.2) | 3(76.2) | 60(1524.0) | 48S5 | 21.8(48) | 5(127.0) | 4 1/5(106.7) | 5(127.0) | 31.5(800.1) | 60S4 | 27.2(60) | 4(101.6) | 3 1/5(81.3) | 4(101.6) | 62(1574.8) |
C型高电位镁合金牺牲阳极规格
型号
| 直径(mm) | 高电位镁阳极L(mm) | AZ63镁阳极L(mm) | 重量 (Kg) | C25 | 75 | 336 | 325 | 2.56 | C36 | 114 | 202 | 193 | 3.7 | C41 | 114 | 230 | 220 | 4.2 | C77 | 114 | 431 | 412 | 7.8 | C100 | 114 | 560 | 536 | 10.2 | C145 | 146 | 494 | 472 | 14.7 | C227 | 178 | 520 | 497 | 22.9 | C274 | 114 | 1528 | 1462 | 28.2 |
高电位镁阳极应用 镁是电化学阴极保护工程中常用的一种牺牲阳极材料，具有较高的化学活性，它的电极电位较负，驱动电压高此外，同外加电流阴极保护系统一样子，阳极与管道之间不应有金属构筑物。牺牲阳极埋设深度以阳极顶部距离地面不少于1m为宜。在地下水位低于3m的干燥地带，阳极应埋设得相对深～些。在河流中，牺牲阳极应当埋在河床中相对safe的高度，防止河水的冲刷造成阳极的破坏，影响使用。 棒状镁锌复合牺牲阳极产品介绍： 镁锌复合阳极为棒状，规格为 Ø108mm×950mm，单支重量为 41kg，其中镁合金阳极层厚度为12mm、锌合金阳极层厚度为36mm。星辰镁锌复合阳极连接电缆为 VV-0.6/1kV 1×10mm2，长度可定制。填包料配方（质量百分比）：石膏粉：膨润土：工业硫酸钠=75：20：5 产品说明： 预包装镁合金阳极：是我公司为适应工程建设高节奏、高效率的施工要求，在以往单支牺牲阳极的基础上，辅以套装配件组装而成。使顾客施工更方便，满足顾客需求。套装镁合金阳极，由牺牲阳极1支，一根VV1*10mm2电缆若干米，填包料若干公斤，棉布口袋1条，塑料编织袋1条组成。裸阳极和电缆连接，连接部位用环氧树脂密封，然后加填充料封装在棉布袋里。组装镁阳极的质量指标为：电缆连接电阻低，电缆连接强度高。河南星辰科技实业有限公司 （阳极填充料可以改shan阳极周围的环境，确保稳定良好的电流效率；降低阳极接地电阻，增加阳极输出电流；阳极腐蚀产物溶解均匀，降低阳极极化率；吸收周围土壤水分，保持阳极四周较久湿润；提高电流效率，延长阳极使用寿命。）用于埋地管线、储罐外壁及其他地下金属结构 常用牺牲阳极型号规格： 型号 | 规格（mm） 长×（上底+下底）×高 | 重量（kg） | MG-22 | 700×(130+150)×125 | 22.0 | MG-14 | 700×(120+100)×102 | 14.0 | MG-11 | 700×(110+90)×88 | 11.0 | MG-8 | 700×(95+75)×75 | 8.0 | MG-4 | 350×(95+75)×75 | 4.0 | MG-2 | 350×(55+60)×55 | 2.0 |
注：还可根据用户要求设计生产。 产品型号：MgAZ63 MG-22、MG-14、MG-11、MG-8、MG-4 以上的镁合金牺牲阳极也可以经组装后提供给客户。裸阳极和电缆连接，连接部位用环氧树脂密封。然后加填充料封装在棉布袋里。 本着环宝的理念，我公司提供的产品都可回收利用，或容易被环境所分解的。不含有毒有害物质。常用的电缆绝缘/护套类型有：PVC/PVC,XLPE/PVC,HMWPE。电缆规格有：6平方毫米和16平方毫米。 填充料的构成为：（1）石膏粉：75%（2）膨闰土：20%（3）无水硫酸纳：5% （4）在混合罐中充分搅拌。 组装镁阳极的质量指标为： 电缆连接电阻：小于0.0010hm 电缆连接强度：超过组装阳极重量的5倍以上。
|
