产品名称：氧含量分析仪（离心机专用型）

产品型号：SD-Y600EX

产品简介

SD-Y600EX氧含量在线分析系统（以下简称装置），为监测离心机、反应釜、空分、尾气处理管道等气体含量设计的在线分析仪器，根据工艺点不同，可选择不同测量参数，监测系统能准确测量样气中的氧气含量。此系统在吸收国外同类产品优点的基础上，针对目前危化工艺中的特点而专门设计。该过程分析装置已成功应用于国内多家生产企业以及设备生产厂家，为企业获得了良好的经济效益和社会效益，赢得了用户及生产厂商的好评。

整套装置包括预处理、采样和分析三部分组成，预处理部分采用中和、除尘、恒温、除水、干燥、恒流等方式将样气中对传感器测量有影响的介质去除或稀释到允许浓度，以此来保证分析部分的寿命和测量精度，并将检测到的气体含量以4-20mA的电流信号提供给用户，用于实现系统工艺自动控制。

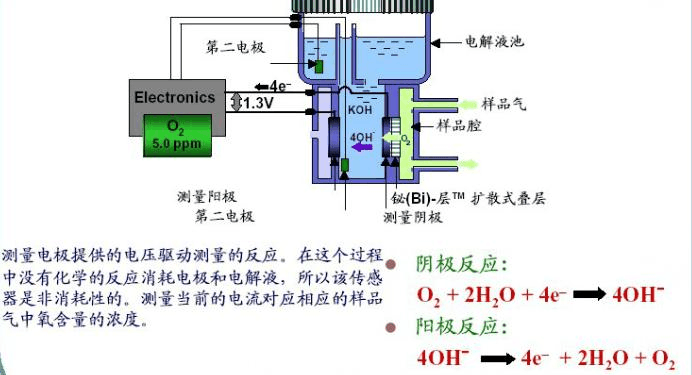

测量原理

电化学分析仪主要部件是一个电化学原电池，它将样气中的氧含量转化为电流信号，经信号处理在显示控制中显示出来。燃料电池的有效成分是1个阴极、1个阳极和醋酸电解液。阴极和阳极 被浸没在溶液中，这个电池将化学反应的能量转化为外电路的电流信号，其作用类似于电池。但是普通电池与微燃料电池的区别是：在普通电池中，所有的反应电池都封装在电池中，而在微燃料电池中，其中一个反应介质电池在外部的要分析的样气中。

微燃料电池是介于电池和纯燃料电池之间的。当外部电路被提供时，阳极表面释放的电子流到阴极表面。这个电流与到达阴极O 的量程成比例，测量电流确定混合气中O 的含量。

技术参数

被测气体：氧气O2；

检测原理：电化学；

采样方式：扩散式或管道式；

显示：2.4英寸TFT液晶显示屏；

量程：0-25%/0-30%VOL（量程可选、可定制）；

分辨率：0.1%VOL（分辨率可选）；

重复性：≤±2%；

线性误差：≤±1%；

精度：≤±3%F.S.；

气压范围：860-1060hpa；

功耗：＜5.0W；

工作/温度：-20℃-60℃，0-95%RH（无凝结）；

继电器：低报/高报/故障三组开关量输出（选配）；

供电电源：12-36V DC；

信号输出：RS485和4-20mA（三线制）；

连接螺纹：M20*1.5 内螺纹，可选G3/4、G1/2、1/2NPT、3/4NPT；

防爆等级：Exdb IIC T6 GB；

防护等级：IP66；

尺寸：195mm*178mm*90mm（MAX）；

主体材料：ADC12铝合金 约1.2kg（304/316不锈钢选配）；

执行标准：GB/T 50493-2019石油化工可燃气体和有毒气体检测报警设计标准；

                  GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》。

仪器特点

1、结构模块化、维护方便、接线安装简单；

2、丰富的传感器量程选择，可根据需求定制；

3、支持RS485和4-20mA（三线制）可选；

4、产品选择材质优良，采用隔爆兼本安型设计，具有良好的密封性，防腐性，隔爆和抗磁干扰强。

系统整体参数

系统柜前门为透明玻璃窗口，表面处理：碳钢喷塑，安装方式为壁挂式；

柜体尺寸：800（H）x 650（W）x270（D）mm；

系统柜中除气体变送器以外的器件均为预处理元件和管阀件，满足了防爆场合使用；

两级液洗过滤器为洗气装置，采用中和、稀释或吸附等方式将样气中对传感器测量有影响的介质去除或稀释到允许浓度；

气液分离干燥除水分级过滤的方式去除样气中的水份；

射流泵用于负压或微正压情况下抽取样气；

三级预处理元件可视透明，采样管路、连接卡套和接头等部件均采用耐腐蚀材质。

应用领域

广泛应用于石油、化工、炼化、燃气输配、生化医药等，针对反应釜、离心机、惰化工艺中的氧气含量检测分析。
