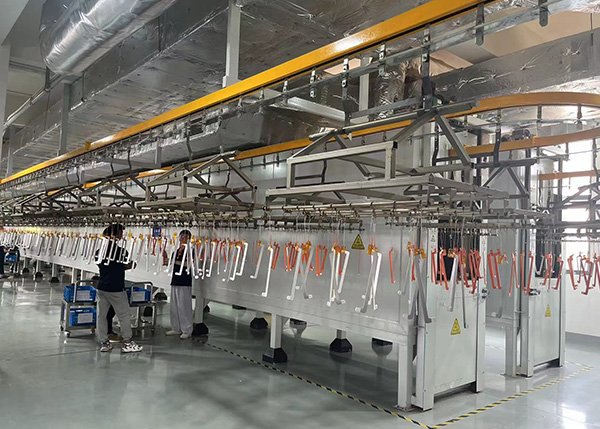

阀门浸粉线描述

阀门浸粉线是一套专为阀门表面提供粉末涂层保护的自动化生产线，通过静电吸附或热浸附着的方式，将功能性粉末材料均匀覆盖在阀门基体表面，经固化后形成致密、耐磨、耐腐蚀的保护层，广泛应用于阀门制造、石油化工、水处理等行业，大幅提升阀门的使用寿命与工况适应性。

一、工艺原理

阀门浸粉线核心依托两种主流技术原理，适配不同材质与工况需求的阀门产品：

1. 静电浸粉原理：通过高压静电发生器使粉末涂料带负电，阀门工件接地带正电，利用正负电荷异性相吸的原理，使粉末颗粒均匀吸附在阀门表面；吸附完成后，工件进入固化炉高温烘烤，粉末熔融、流平并固化成膜，形成与基体结合紧密的涂层。该原理适用于铸铁、铸钢、不锈钢等各类阀门，涂层厚度可控性强（通常 50-200μm）。

2. 热浸粉原理：先将阀门工件预热至特定温度（根据粉末类型不同，通常 180-280℃），使工件表面具备足够的热吸附能力；随后将预热后的工件浸入流动性良好的粉末涂料槽中，粉末接触高温工件表面后迅速熔融、粘附，形成初步涂层；最后经低温固化或自然冷却，使涂层稳定成型。此原理更适合结构复杂、有深腔或死角的阀门，能避免静电吸附时 “法拉第笼效应” 导致的涂层不均问题。

二、工艺流程

阀门浸粉线的生产流程需经过多道精密工序，确保涂层质量与生产效率，具体步骤如下：

1. 工件前处理：作为涂层质量的基础环节，包含三大核心操作：

• 脱脂除油：通过喷淋或浸泡方式，使用碱性脱脂剂或溶剂型清洗剂，去除阀门表面的冲压油、切削油、防锈油等油污，避免油污影响粉末吸附；

• 除锈磷化：针对铸铁、碳钢等易生锈阀门，采用酸洗除锈（盐酸、硫酸溶液）或喷砂除锈（石英砂、金刚砂），去除表面氧化皮与锈蚀；随后进行磷化处理（锌系、锰系磷化液），在金属表面形成致密磷化膜，增强涂层与基体的附着力；

• 清洗干燥：前处理后用纯水冲洗工件表面残留的化学药剂，避免残留物质导致涂层起泡、脱落；最后进入热风干燥炉（80-120℃，15-30 分钟），彻底去除工件表面水分，确保干燥度达标。

1. 工件预热（热浸工艺专属）：若采用热浸粉工艺，需将干燥后的阀门送入预热炉，根据粉末熔点设定温度（如环氧粉末通常预热至 200-220℃），通过红外测温仪实时监控工件温度，确保整体温度均匀，避免局部过热或温度不足影响浸粉效果。

2. 粉末浸涂：根据工艺类型选择对应设备执行浸涂操作：

• 静电浸涂：工件通过悬挂链进入静电喷涂室，由自动喷枪（或手动辅助喷枪）将粉末均匀喷洒在工件表面，喷枪可根据阀门形状（如阀体、阀盖、阀杆）调整角度与喷涂参数，确保阀门内外表面、螺纹接口等关键部位全覆盖；

• 热浸涂：预热后的工件由机械臂抓取，缓慢浸入粉末槽中（浸粉时间根据涂层厚度设定，通常 3-10 秒），粉末槽内配备搅拌装置，保证粉末处于悬浮流动状态，避免沉降结块；浸粉后缓慢提升工件，多余粉末通过振动或压缩空气吹除，回收至粉末槽循环利用。

1. 涂层固化：浸涂完成的阀门进入固化炉，根据粉末类型设定固化参数：

• 环氧粉末：固化温度 180-200℃，固化时间 20-30 分钟，形成高附着力、耐化学腐蚀的涂层；

• 聚酯粉末：固化温度 180-220℃，固化时间 15-25 分钟，具备优异的耐候性与装饰性；

• 氟碳粉末：固化温度 230-250℃，固化时间 30-40 分钟，拥有超强耐酸碱、耐高温（-60℃至 200℃）性能。固化炉内采用热风循环加热，确保温度均匀性误差≤±5℃，避免涂层出现流挂、针孔等缺陷。

1. 冷却检验：固化后的阀门先进入强制冷却区（风冷或水冷），使涂层温度快速降至室温，避免高温状态下涂层受损；冷却后进行质量检验，包括涂层厚度检测（使用测厚仪）、附着力测试（划格法或拉开法）、外观检查（无气泡、针孔、色差、流挂），不合格品需返工（脱漆后重新进入前处理工序）。

三、核心浸粉材料

阀门浸粉线常用的粉末涂料需满足阀门在不同工况下的性能需求，主要分为以下几类：

1. 环氧树脂粉末：最主流的基础型粉末，具备优异的附着力（划格测试≥1 级）、耐水性（浸泡蒸馏水 1000 小时无脱落）、耐盐雾性（中性盐雾测试≥500 小时），成本适中，适用于石油化工、水处理等腐蚀性中等的工况，颜色以黑色、灰色为主。

2. 聚酯树脂粉末：分为纯聚酯与环氧 - 聚酯混合型，纯聚酯粉末耐候性强（户外暴晒 5 年无明显褪色）、抗冲击性能好（落锤冲击测试≥50cm），适合户外阀门或需要装饰性的场景；环氧 - 聚酯混合型兼具环氧树脂的附着力与聚酯的耐候性，性价比高，广泛应用于通用工业阀门。

3. 氟碳树脂粉末：高端功能性粉末，主要成分为聚四氟乙烯（PTFE）或聚偏氟乙烯（PVDF），具备超强耐腐蚀性（耐浓盐酸、硫酸、硝酸等强腐蚀性介质）、耐高温性（长期使用温度 - 200℃至 260℃）、低摩擦系数（≤0.05），适用于高温、强腐蚀工况的特种阀门（如化工反应釜阀门、高温蒸汽阀门），但成本较高。

4. 改性丙烯酸粉末：具备优异的耐候性与装饰性，颜色丰富（可定制各色哑光、高光效果），抗紫外线老化能力强，适合对外观要求高的民用阀门（如楼宇供水阀门）或户外市政阀门。

四、生产线核心组件

阀门浸粉线由多套专业化设备组成，形成自动化生产闭环，核心组件包括：

1. 前处理设备：包含脱脂槽、酸洗槽 / 喷砂房、磷化槽、纯水清洗槽、热风干燥炉，部分高端生产线配备自动上下料机械臂，实现前处理工序的无人化操作；

2. 预热炉（热浸工艺）：采用电加热或天然气加热，配备红外测温系统与温度控制系统，确保工件温度均匀；

3. 粉末浸涂设备：静电浸涂线配备高压静电发生器（输出电压 50-100kV）、自动喷枪系统（通常 6-12 把喷枪，可 360° 旋转）、粉末回收系统（滤芯回收或旋风分离回收，回收率≥95%）；热浸涂线配备恒温粉末槽（带搅拌与温度控制功能）、机械臂抓取系统；

4. 固化炉：采用热风循环加热方式，配备 PID 温度控制系统、输送带（链条式或网带式，速度可调）、废气处理装置（活性炭吸附 + 催化燃烧，满足环保排放要求）；

5. 冷却与检验设备：包含强制风冷隧道、水冷槽（可选）、涂层测厚仪、附着力测试仪、外观检测台；

6. 输送系统：由悬挂链（承重 50-200kg / 钩）或输送带组成，连接各工序设备，实现工件的连续自动化传输，输送速度可根据生产节拍调整（通常 0.5-2m/min）。

五、应用领域

阀门浸粉线凭借涂层的多功能性，广泛服务于多个行业的阀门制造需求：

1. 石油化工行业：用于石油输送管道阀门、化工反应釜阀门，采用环氧或氟碳粉末涂层，抵御原油、酸碱溶液的腐蚀，延长阀门使用寿命（由未涂层的 1-2 年提升至 5-8 年）；

2. 水处理行业：适用于污水处理厂的闸门阀、止回阀，涂层需具备耐氯离子腐蚀（如海水淡化阀门用氟碳粉末）、耐微生物附着的特性，确保阀门长期稳定运行；

3. 市政工程领域：用于城市供水管道、供暖管道阀门，多采用聚酯粉末涂层，兼顾耐候性与装饰性，适应户外低温、暴晒等复杂环境；

4. 电力行业：针对火力发电厂、核电站的高温蒸汽阀门，采用耐高温环氧粉末或氟碳粉末，涂层可承受 200℃以上高温，同时具备绝缘性与耐高压性能；

5. 食品医药行业：用于食品加工、制药设备的卫生级阀门，采用食品级环氧粉末（符合 FDA 认证），涂层无毒、无异味、易清洁，避免介质污染。
