铜牌绝缘浸塑线描述

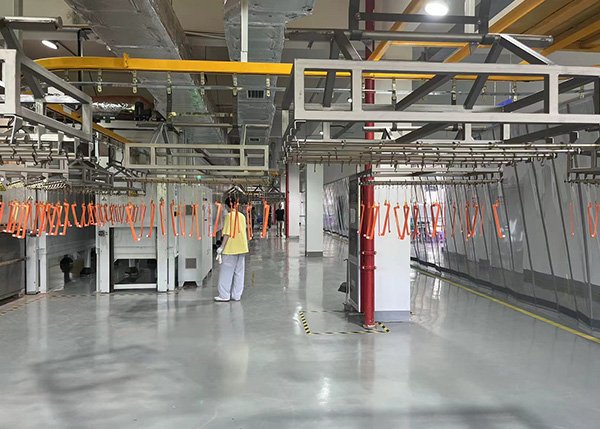

铜牌绝缘浸塑线是一套专为铜排（铜牌）表面制备绝缘保护层的自动化生产线，通过将铜排浸入特制绝缘浸塑材料中，经预处理、浸涂、固化等工序，在铜排表面形成均匀、致密且绝缘性能优异的保护层，广泛应用于电力、新能源、轨道交通等领域，为铜排提供绝缘、防腐蚀、防磨损保护，保障电气设备安全稳定运行。

一、工艺原理

铜牌绝缘浸塑线主要依靠两种核心工艺原理实现绝缘层制备，分别适配不同性能需求与生产场景：

（一）热浸塑原理

先将待处理的铜牌放入预热炉中，加热至特定温度（通常为 320℃-370℃），使铜牌表面具备足够的热吸附能力；随后，将预热后的铜牌快速浸入处于熔融状态的绝缘浸塑材料（如 PVC 浸塑液）中，浸塑材料接触高温铜牌表面后，迅速吸附并初步熔融；之后，将浸塑后的铜牌送入固化炉，在 200℃-350℃的温度下进一步加热固化，使浸塑材料充分流平、交联，形成与铜牌基体结合紧密的绝缘层。该原理制备的绝缘层厚度较厚（一般为 0.5mm-2mm），绝缘性能与机械强度突出，适用于对绝缘等级要求较高的高压电气设备中的铜排。

（二）冷浸塑原理

无需对铜牌进行预热处理，在常温环境下，将经过前处理的铜牌直接浸入常温状态的绝缘浸塑液中。浸塑液中的高分子聚合物成分通过物理吸附与化学作用，逐渐附着在铜牌表面；浸泡一定时间（根据绝缘层厚度需求，通常为 5min-30min）后，将铜牌从浸塑液中取出，自然晾干或送入低温烘干室（温度一般为 60℃-80℃）进行干燥固化，使浸塑液中的溶剂挥发，聚合物形成稳定的绝缘层。冷浸塑工艺操作简便、能耗低，适合对绝缘层厚度要求较薄（通常为 0.1mm-0.5mm）且生产节奏较快的中低压电气铜排处理场景。

二、工艺流程

铜牌绝缘浸塑线的生产流程需经过多道精密工序，每一步都直接影响绝缘层的质量，具体流程如下：

（一）铜牌前处理

作为保障绝缘层附着力的关键环节，前处理包含三个核心步骤：

1. 脱脂除油：将铜牌放入脱脂槽中，采用碱性脱脂剂（如氢氧化钠、碳酸钠混合溶液）或溶剂型脱脂剂（如三氯乙烯）进行浸泡或喷淋处理，去除铜牌表面在加工过程中残留的切削油、冲压油、防锈油等油污。处理时间根据油污严重程度而定，一般为 10min-20min，确保油污彻底清除，避免后续浸塑时出现绝缘层起泡、脱落等问题。

2. 除锈清洁：对于长期存放或在潮湿环境中处理的铜牌，表面可能产生氧化锈迹，需进行除锈处理。通常采用酸洗除锈（如盐酸、硫酸稀释溶液），浸泡时间为 5min-15min，去除表面氧化皮与锈迹；之后，用清水对铜牌进行多次冲洗，清除表面残留的酸液，防止酸液腐蚀铜牌基体。

3. 干燥处理：将清洗后的铜牌送入热风干燥炉，在 80℃-120℃的温度下烘干，烘干时间为 15min-30min，确保铜牌表面完全干燥，无水分残留，避免水分影响浸塑材料的吸附与固化效果。

（二）预热（热浸塑工艺专属）

若采用热浸塑工艺，需将前处理干燥后的铜牌送入预热炉进行加热。预热炉采用电加热或天然气加热方式，通过智能温控系统精准控制温度在 320℃-370℃，并保持温度均匀性（温差≤±5℃）。预热时间根据铜牌的厚度与尺寸调整，一般为 15min-30min，确保铜牌整体温度达到设定要求，为后续浸塑材料的快速吸附与熔融奠定基础。

（三）浸塑处理

根据工艺类型，采用不同的浸塑方式对铜牌进行处理：

1. 热浸塑：将预热后的铜牌通过机械臂或输送装置缓慢浸入高温熔融的绝缘浸塑液中（如 PVC 浸塑液，温度通常为 180℃-220℃）。浸塑时间根据绝缘层厚度需求设定，一般为 3min-10min，确保浸塑液充分吸附在铜牌表面；浸塑完成后，将铜牌缓慢从浸塑液中取出，通过振动装置或压缩空气吹除表面多余的浸塑液，减少材料浪费，同时保证绝缘层厚度均匀。

2. 冷浸塑：将常温状态的绝缘浸塑液（如改性环氧树脂浸塑液、聚氨酯浸塑液）注入浸塑槽，将前处理干燥后的铜牌直接浸入浸塑液中。浸塑时间根据绝缘层厚度要求调整，通常为 5min-30min，期间可通过搅拌装置轻轻搅拌浸塑液，确保浸塑液成分均匀，铜牌表面吸附的浸塑层厚度一致；浸塑完成后，将铜牌从浸塑液中取出，自然沥干表面多余的浸塑液。

（四）固化成型

浸塑后的铜牌需进行固化处理，使浸塑材料形成稳定的绝缘层：

1. 热浸塑固化：将浸塑后的铜牌送入固化炉，固化炉温度设定为 200℃-350℃，通过热风循环系统保证炉内温度均匀。固化时间根据绝缘层厚度与浸塑材料特性而定，一般为 20min-40min，使浸塑材料充分熔融、流平、交联固化，形成结构致密的绝缘层。

2. 冷浸塑固化：将浸塑后的铜牌送入低温烘干室，温度控制在 60℃-80℃，烘干时间为 30min-60min，使浸塑液中的溶剂逐渐挥发，高分子聚合物缓慢固化成型；对于部分特殊冷浸塑材料，也可在常温下自然固化，但固化时间较长（通常为 24h-48h），需根据生产效率需求选择合适的固化方式。

（五）冷却与检验

1. 冷却处理：固化后的铜牌温度较高，需进行冷却处理。可采用风冷（通过风扇强制吹风降温）或水冷（将铜牌放入冷却水槽中快速降温，需确保绝缘层完全固化，避免水渗透）的方式，使铜牌温度降至室温，防止高温状态下绝缘层受损。

2. 质量检验：冷却后的铜牌进入检验环节，主要检测项目包括：

• 外观检查：观察绝缘层表面是否存在气泡、针孔、裂纹、流挂、色差等缺陷，确保表面平整光滑；

• 厚度检测：使用涂层测厚仪在铜牌不同位置（至少选取 5 个检测点）测量绝缘层厚度，确保厚度符合设计要求（热浸塑通常为 0.5mm-2mm，冷浸塑通常为 0.1mm-0.5mm），厚度误差≤±10%；

• 绝缘性能测试：采用绝缘电阻测试仪测量铜牌绝缘层的绝缘电阻，要求绝缘电阻≥100MΩ（在 500V DC 电压下）；同时，通过耐电压测试仪进行耐电压试验，根据绝缘等级要求施加相应电压（如 1kV、3kV、10kV 等），保持一定时间（通常为 1min-5min），无击穿、闪络现象；

• 附着力测试：采用划格法或拉开法测试绝缘层与铜牌基体的附着力，划格法要求划格后绝缘层无剥落（附着力等级≥1 级），拉开法要求附着力≥5MPa。

不合格的产品需进行返工处理（如去除绝缘层后重新进入前处理工序），合格产品则进入后续包装或入库环节。
