工频耐压试验装置：变压器、开关柜、电缆、电机等出厂试验、预防性试验

【产品简介】

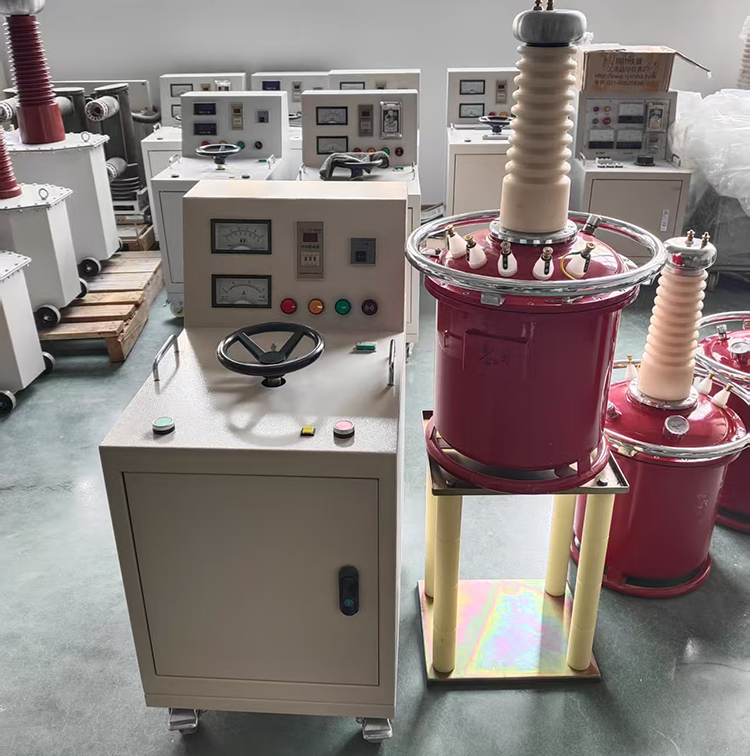

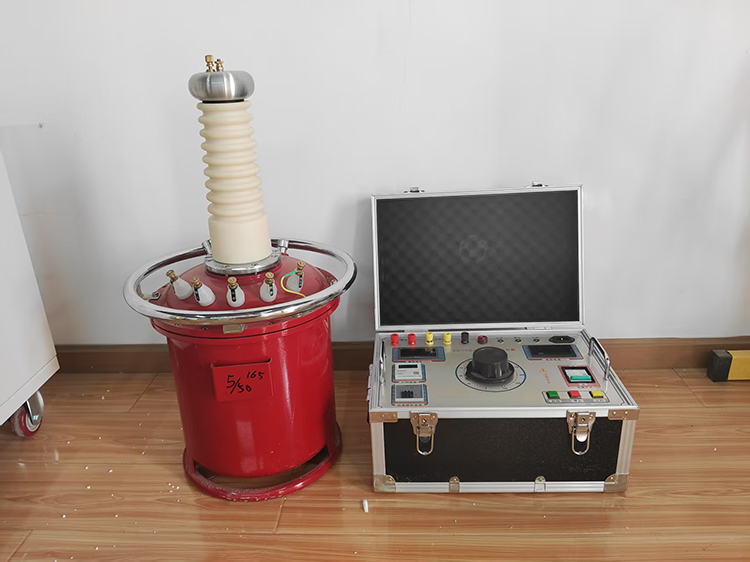

工频耐压试验装置有操作箱/台和试验变压器组成，用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

【遵循标准】

JB/T9641                 《试验变压器》

GB1094　　　　　　　　   《电力变压器》

GB50150-91-2006　　　　  《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996            《电力设备预防性试验规程》

GB1094.1-GB1094.6-96     《外壳防护等级》

GB2900　　　　　　　　   《电工名词术语》

GB/T16927.1～2-1997　　  《高电压试验技术》

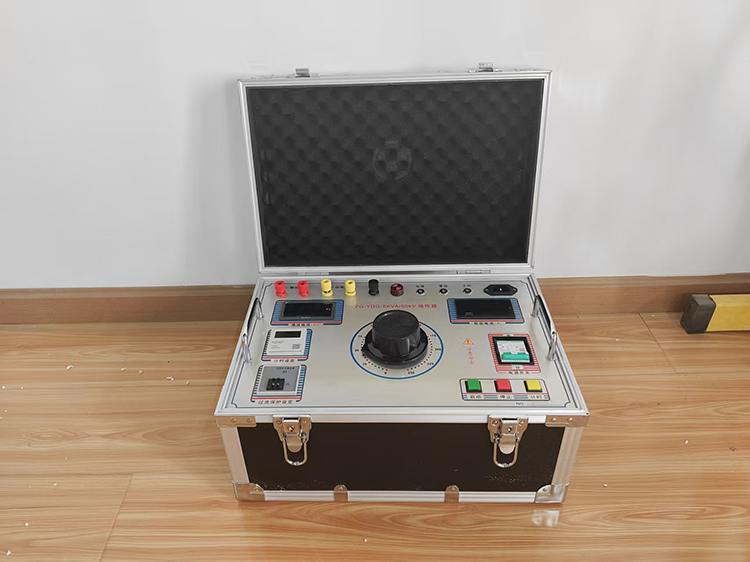

【操作箱/台】

操作箱/台用于试验变压器的调压控制，其工作原理是：通过调整自耦手动饼式调压器输出电压，实现试验变压器额定电压范围内的工作电压调节。同时，操作台内装有高压输出电压表，低压输入电流表及过流保护电路。可以方便地读取试验电压值，并能可靠地保护设备。其结构紧凑、工作可靠。配有时间继电器，可对试验时间有效控制，计时声光报警。

【技术参数】

环境温度：－45℃～50℃

相对湿度：≤90%RH

海拔高度：≤3500米

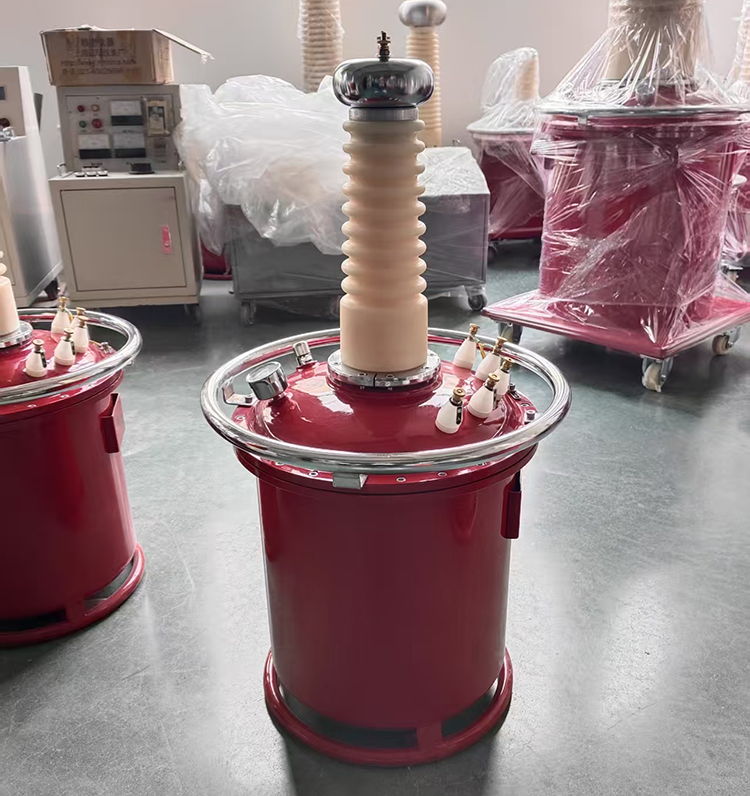

变压器技术参数（支持定制）

额定容量：5kVA

高压电压：50kV

高压电流：100mA

低压输入电压：200V

低压输入电流：25A

变比(高/仪)：500

温升(30分钟)：10℃

操作箱/台技术参数（支持定制）

工作电源：220V 50Hz

额定容量：5kVA

输出电压：0～220V

输出电流：25A
