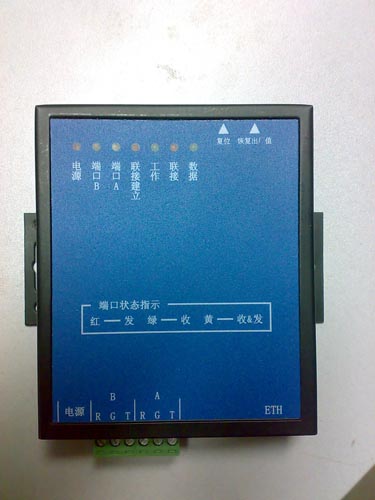

双口串口服务器产品
型号简介
l C232-2，双口三线制RS232转以太网
l C485-2，双口RS485转以太网
l CMIX-2，1口RS232+1口RS485转以太网
带HV后缀的型号为DC8-48V宽压供电
应用范围
l 各类串口设备联网
l 远程环境监视及控制系统
l 代替普通串口卡
产品优势
l 低成本提供2路独立的RS232/RS485端口转以太网，RS485每端口最大可支持64个下位机（该数量由现场环境和其他设备影响），并具备抗雷击、浪涌冲击防护
l Server、Client、UDP广播三种工作模式，可跨网段访问。内建支持动态域名解析服务及Modbus TCP网关功能，并可配置成透明传输模式（配对使用）
l 支持多个串口服务器汇聚成一个虚拟串口，用于组建大规模RS485半双工网络
l 内置IP认证机制，防范非法IP访问
l 支持虚拟串口及Socket两种通讯模式
l 与VSPM虚拟串口自适应串口参数，无需手工设置
l 支持Telnet管理
l 可定制支持DC8-48V宽压电源
RS232/RS485端口工作模式
l 流传输模式
收到即转发，为默认模式。
l 自适应数据帧
串口服务器将自动判断缓冲一个完整的RS232/RS485报文，并一次性转发到网络，适用于Socket直连网络模式。
l Modbus TCP网关模式
串口服务器将分析网口、串口的报文协议，双向转换Modbus TCP、Modbus RTU协议。
软件接口
l 虚拟串口方式
将串口服务器串口映射成本机的虚拟COM口，这些虚拟串口与硬件串口在使用上完全一样。虚拟串口需要Windows 2000或以上版本的操作系统。
l Socket TCP/IP直连
应用软件可以直接与设备的特定TCP/IP端口建立连接，通过此TCP/IP连接，就可以与设备RS232/RS485端口双向交换数据。
|
|
|
型号
功能 |
C232-2、C485-2、CMIX-2 |
|
扩展端口 |
C232-2 |
2个独立的三线制或五线制RS232端口 |
|
C485-2 |
2个独立的RS485半双工端口，每端口可连接64个下位机(该数量由现场环境和其他设备影响) |
|
CMIX-2 |
1个RS232+1个RS485特性同上 |
|
端口参数 |
速度:1200-115200bps，可自定义速率，数据位:5、6、7、8，停止位:1、2，校验位:无、奇、偶。各个端口可单独设置参数，每端口具备独立的数据指示LED。 |
|
网络 |
RJ45 10Mbps TCP/IP、UDP协议。 |
|
运行模式 |
TCP/IP Server、Client模式，UDP广播模式。 |
|
内建增强功能 |
支持动态域名解析服务，指定域名，设备可自动解析出IP并主动连接。支持Modbus TCP至Modbus RTU双向协议转换，即Modbus TCP网关功能。 |
|
管理 |
使用超级终端或VSPM的Telnet管理器通过网络管理，并具有设备探测功能。 |
|
安全 |
内置IP过滤，最多设置8个认证IP。可选配RC6加密模块对数据传输进行64Bit或128Bit的数据加密。 |
|
供电电源 |
现场直流稳压9V/500mA。可选PoE网线供电。
后缀带HV的为DC8-48V端子供电。 |
|
防护 |
电源:标配普通的直流电源，后缀带HV的带400W防护。
端口:具备ESD 15kv保护，无光电隔离。
系统:具备死机自动重启功能。 |
|
运行环境 |
温度:-20-60℃，湿度:5% - 95% RH，无凝露。 |
|
附带软件 |
VSPM虚拟串口软件，使用说明书等。 |
|
