产品名称

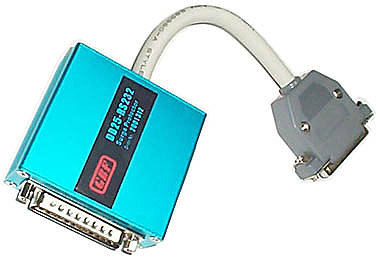

DB系列电脑串口保护器

产品型号

DB09-12V

DB25-12V

适用系统

RS232

RS232

最大允许工作电压

12V

12V

限制电压

9V

18V

标称放电电流

500A

500A

保护线路（DB接口）

1-9

1-9

最大传输频率

1Mbits

1Mbits

插入损耗

<0.2db

<0.2db

响应时间

<2ns

<2ns

接口

串行接口形式为9针、25针

符合标准

IEC的标准而设计

性能、结构特点

1．额定放电电流较大，响应时间快

2．具有过流、过压、箝位三重保护功能

3．采用标准连接件、体积小、重量轻，安装维护简单方便

应用场合

为RS232、RS485/422、有线遥感、遥测、遥控等采用9针和25针等D型接口的设备提供线线间、线地间的雷击及其它浪涌保护，安装便捷，无需维护，反应速度快等。

安装说明

1．将防雷器OUT端指向设备，把防雷器可靠地连接在信号通道与设备之间；

2．将防雷器的接地引线直接接在接地汇流排或相应的机壳螺丝上；

3．此防雷器为非全密封器件，安装时请注意防雨。
