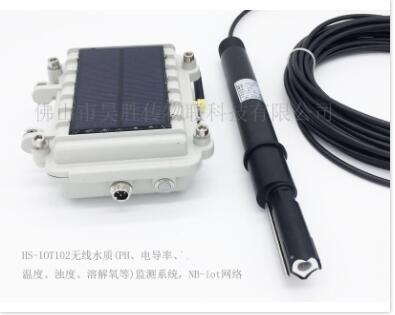

无线水质生态监测系统
产品概述
HS-IOT102数据采集终端是一款高性能高集成的智能低功耗产品，其是一款基于NB-iot窄带物联网传输多输入端口的设备，具有其独特性、创新性、高集成性，该产品选用目前最新的全网通物联网无线芯片，该芯片是一款超紧凑、高性能、低功耗的多频段 NB-IoT 无线通信模块，支持 B1/B3/B8/B5/B20/B28 频段，配套物联云平台实现远程数据采集、监控、分析、巡察、报警、归类、地理位置定位、数据报表曲线下载，手机等移动设备APP软件实现随时随地监控报警等功能的产品；该款产品以微处理器为核心，能可靠的实现数据采集和处理，可设定下限及上限阀值等异常报警。
一、产品特点
1、超低功耗设计，休眠模式下为50UA（太阳能板及3.6VDC电池供电）
2、NB-iot窄带物联网，物联云采集监控平台。
3、在线监测：PC端和移动端数据应用，实时/历史/告警数据查询
4、远程配置：采集频次/发送频次/告警上下限等参量远程配置，上传间隔时间设定比较长时，可利用设定采集间隔的时间来监控数据，MCU当监控到数据超过设定的上下限阀值时，即使没达到上传时间，设备也会主动上传报警数据。
5、数据通讯协议MODBUS TCP。
6、双电源供电，电池供电采用3.6VDC锂亚电池供电，电池寿命根据采集数据的频率周期而定，一般可使用3-5年左右，外部电源5-30VDC。
9、加强的EMC抗干扰设计，硬件看门狗，适合各种电磁环境恶劣的工业环境。
10、24hX365天在线监控，数据服务器记录数据长达数年。
11、开放式云平台API接口/MODBUS-TCP接口，与用户工业组态系统、定制软件、专用平台无缝对接。
13、NB-iot窄带物联网产品安装位置必须有NB-iot基站信号，专用的物联网卡，费用低流量少，包年使用。
14、支持数据存储功能(64M,10万条数据)
15、测点防盗报警短信提示

二、产品应用
水利/环保生态监测、物联网、智能农业、水产养殖在线监测
河流/湖泊/水库/地表水/地下水/近海海洋等地：在线水质分析、监测、污染源监测、水源地监测
三、数据采集终端主要技术参数：
输入信号 RS485（MODBUS-RTU）可接5个设备
输出电压 默认3.6VDC，可定制12VDC
精 度 ±0.1%FS
显 示 默认无显示，可定制
网络制式 NB-IoT/TCP（B1/B3/B8/B5/B20/B28）全网通
天 线 外置式
采样间隔 可随意设定，以秒为单位，如需实时采集时设为0
上传间隔 可随意设定，以分钟为单位，最快1分钟，如需实时在线设为0
唤醒模式 定时、告警唤醒
配置模式 本地配置/远程配置
上传信息 通道数据，电池信息，网络状态，信号强度，报警信息等
供 电  3.6VDC（内部电池，1小时一次数据可连续工作2-3年）/太阳能供电版不受限制

功 耗 待机电流≤50uA，发送平均电流≤100mA
工作温度 -20℃～70℃
存储温度 -40℃～85℃
振 动 ≤3g/10Hz...150Hz（IEC 60068-2-6-2007）
防护等级 IP67
外壳材质 铝合金壳
安装方式 垂直、水平安装

四、水质传感器特点
1、系统集成架构，可同时测pH、溶解氧、电导、浊度、温度五个参数；
2、数字传感器，RS485输出，支持MODBUS协议；
3、变送器和电极一体化设计，可以直接投入水中，响应快速，安装方便；
4、美国进口便携式pH/溶解氧电极探头，可方便插拔替换；
5、测量精度高，响应快，重复性好；

7、技术参数
8、型号： JF-D500A
9、pH 量程及精度： pH 0~14, 0.1pH
10、溶解氧 量程及精度： 0~20mg/L2%FS
11、电导 量程及精度： 0~80mS/cm 2%FS
12、浊度 量程及精度： 0~1000NTU（量程可更改）??2%FS
13、传输协议： Modbus RTU
14、波特率 ： 9600（默认），可自定义，但不建议
15、校准： 命令方式（软件校准）
16、温度补偿： 自动补偿
17、防水等级： IP68
18、工作电压：+12v
19、保修期： 1年
