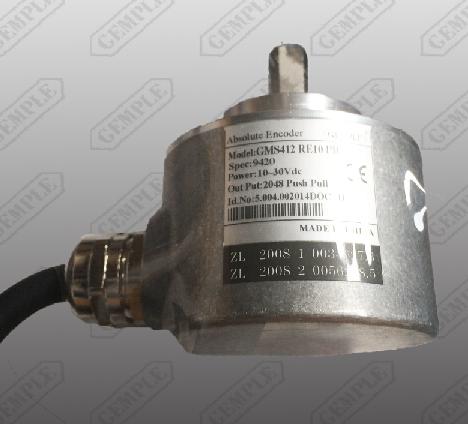

12位单圈绝对值编码器并行输出GMS412 C 特殊功能型系列 型号：GMS412 RE10 PB
CW、CCW兼容，单圈工作、多圈工作可选，抗干扰，替换增量编码器最佳选择
* 单圈绝对值数字码盘
* 12位4096线分辨率(1024线，360线，180线可订货)
* 宽工作电压范围， 10～30Vdc或5Vdc，极性保护
* 宽工作温度范围，-25--85℃；储存温度： -40--100℃
* 并行推挽输出，可自选基准电压值，直接连接各种设备
* 自带核心运算芯片，可置位
* 夹紧法兰、同步法兰或盲孔轴套，国际标准型外形，其他外形可选
|
特性参数 |
|
|
工作电压: |
10～30Vdc 极性保护 |
|
消耗电流: |
40mA(24Vdc)；80mA(12Vdc)空载 |
|
输出信号: |
并行推挽输出型 高电平有效(并行输出电压值可灵活设定) |
|
输出方式: |
格雷码 (或格雷余码)； CW或CCW可选 |
|
输入信号: |
KVCC并行输出基准电压，输出压降<2V |
|
分 辨 率: |
<12位，最高4096线 (订货选择) |
|
准 确 度: |
重复性±2bit(实际精度与安装精度、轴同心度有关) |
|
工作温度: |
-25～75℃ |
|
储存温度: |
-40～100℃ |
|
防护等级: |
IP65 |
|
振动冲击: |
10g，10～2000Hz；100g，6ms |
|
允许转速: |
2400转/分 |
|
连接电缆: |
1米电缆径向侧出(其余形式可订货) |
|
外形特征: |
金属密封外壳，密封双轴承结构；尺寸见附图 | |
