SVC系列化工防腐电磁阀，防爆电磁阀，防腐电磁阀，真空电磁阀，低温电磁阀，高温电磁阀，高压电磁阀

上海普三阀业有限公司

产品型号:	SVC
产品价格:	价优
产品品牌:	PUMASON

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：张先生

所在区域：	上海.上海
办公地址：	上海松江工业区青昆路1887号
邮　　编：	200131
电　　话：	021-31268135
移动电话：	空
传　　真：	021-31268137
电子邮件：	sales@pumasonvalve.com

公司主页：	http://www.pumasonvalve.com

详细描述:

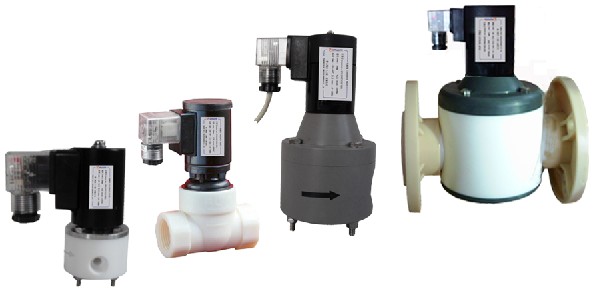

SVC系列化工防腐电磁阀

应用范围：

SVC系列化工防腐电磁阀的阀体有聚四氟乙烯、UPVC、ABS三种, 密封材料有氟橡胶或聚四氟乙烯,介质和其它配件隔离, 可满足不同腐蚀程度的酸碱以及有机溶剂，广泛应用于石油化工、电力装备、医药机械、化学试剂厂、化学分析仪器、污水处理设备、科研仪器等，特别适合腐蚀严重、温度高且化学品不允许与润滑剂接触的环境。

订货号说明：

工作电压：11/21-DC24/AC220单线圈；12/22-DC24/AC220双线圈，

附加功能：E-防爆

公称内径：2-80mm

连接方式：G-内螺纹；F-法兰；H焊接

控制方式：C-常闭；O-常开

流体温度：T2≤80℃；T3≤130℃;T4≤180℃

工作压力：P0-10bar

阀体材质：7-PTFE；8-UPVC；9-ABS

动作结构：1-分步直动式；2-先导式

技术参数：

原理结构：浮动活塞型

介质：盐酸、硫酸、碱等气体和液体以及有机溶剂等

动作：可靠，无噪声，耗电量为同类产品的 50%

电气连接：接线盒式、电缆引线式

防护等级：德标DIN40050（IP65）

防爆等级：Ex I/IIT4

外形结构：

ABS材质外形参数(mm)：

DN	焊接式连接				法兰连接
DN	D	L	L1	H	L	H	D	D1	n-d
15	20	98	16	117	112	175	59	65	4-14
20	25	103	17	137	125	185	105	75	4-14
25	32	120	22	151	151	215	115	85	4-14
32	40	130	26	207	195	275	140	100	4-18
40	50	145	32	215	218	285	150	110	4-18
50	63	180	38	232	270	315	165	125	4-20
65	75	215	44	260	315	380	185	145	4-20
80	90	255	51	290	365	400	200	160	8-20

PTFE、UPVC材质外形参数(mm)：

DN	螺纹连接					法兰连接
DN	L	L0	L1	H	G	L	L0	L1	H	D	D1	n-d
2	38	34	36	60	G1/8	※	※	※	※	※	※	※
4	45	34	82	85	G1/4	※	※	※	※	※	※	※
6	50	34	82	95	G1/4	※	※	※	※	※	※	※
8	50	38	92	95	G3/8	※	※	※	※	※	※	※
10	50	38	92	95	G3/8	※	※	※	※	※	※	※
15	65	58	92	125	G1/2	115	58	92	145	59	65	4-14
20	75	67	100	135	G3/4	125	67	100	155	105	75	4-14
25	90	75	100	160	G1	140	75	100	180	115	85	4-14
32	120	87	110	215	G1¹/4	160	87	110	235	140	100	4-18
40	120	98	110	220	G1¹/2	160	98	110	240	150	110	4-18
50	155	116	110	245	G2	195	116	110	265	165	125	4-20

选型指导：

1.流体介质的压力、温度等参数务必要按实际工况提供。

2.流体中若含杂质，应在电磁阀前方安装过滤网（滤网≥60目），而且流体应无凝固或结晶现象。
