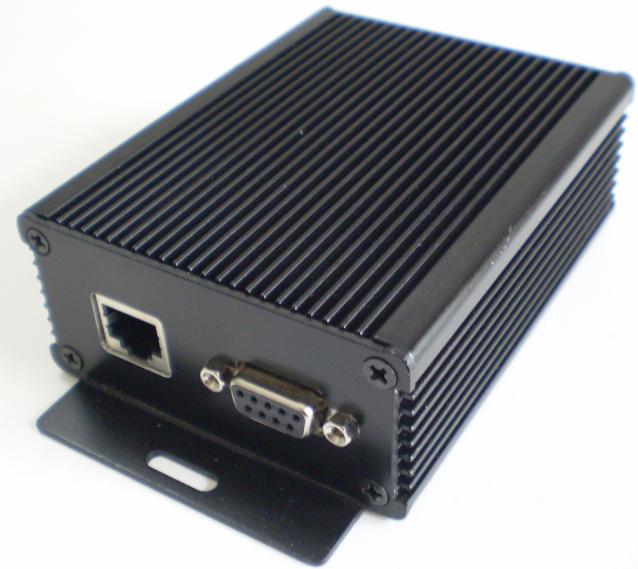

3. WiMi-Net无线模块在分布式数据采集中的应用
分布式数据采集的系统构成：
(1) 标准配置的Windows电脑或者嵌入式设备，配置有串口或者以太网接口
(2) 无线通讯基站一台，用于管理无线网络
(3) 电池供电的无线子节点若干，用于传输数据

利用WiMi-Net无线模块在分布式数据采集中可以实现如下功能：
（1）无线数据采集和传输：
和传统的有线连接不同，无线数据采集无需架线，并且WiMi-Net无线模块硬件稳定，可以经受恶劣环境的考验。分布式数据采集中央系统在采集完数据后，将数据发送给无线模块，无线模块就会将数据通过无线发送到远程的基站，然后基站将数据通过串口或者以太网口传送到PC管理中心。
（2）电力控制：
采用无线传输的数据系统，一般采用电池供电，除了数据采集时刻，其余的端口都是关闭的，并且无线模块也处于低功耗模式。
分布式数据采集中央系统需要无线发送数据时，先设置串口的DTR为高电平，无线模块进入活动模式，无线模块完成初始化之后回送一个高电平的DSR信号通知主处理器可以开始进行数据传输。在数据传输完成之后，主处理器设置DTR管脚为低电平通知无线模块进入休眠模式，无线模块在关闭所有的外设之后会回送一个低电平的DSR信号表示已进入低功耗模式。
（3）数据采集的同步功能：
在工业现场，有的分布式数据信号要求同步采集。为了保证同步的准确性，PC端的主控制中心可以先发送一个广播的同步采集指令，无线子站点收到广播同步指令后，将命令输出给主处理器，主处器开始数据采集。这样就可以保证数据采集的同时性。
（4）高网络容量，大业务规模：
WiMi-Net无线模块支持16个无线工作频点，每个频带的无线基站可管理254个子节点，网络规模的扩展性非常强。如果一个基站的无线通讯量过载，基站无法承载过多的子节点的数据传输请求时，可以部署多台基站来调度和管理整个无线网络。
