| 适用范围 |
|
■1区、2区危险场所。
■ⅡA、ⅡB IIC类爆炸性气体环境。
■注：要求IIC类时注明.
|
 |
| 型号含义 Main technical parameters |
 |
| 主要技术参数 |
回路数 额定电压(A) 总开关电流(A) 支路电流(A) 防爆标志 防护等级 防腐等级
Circuit number Rated voltage Main current Branch current Ex-mark Protection grade Corrosion-proof grade
Exde II BT6 IP54
2,3,4,6,8 380 ≤400 ≤160 *Exde II CT6 *IP55 WF1 |
| 产品特点 Features |
■适合于控制多台电动机,还可以照明或仪表配出电源.
■铸铝合金或钢板焊接外壳,表面喷塑.
■内装元件可根据用户要求选配.
■可在箱面或远控操作,也可两地操作.
■具有过载,短路,失压保护.
■钢管或电缆布线均可.
■符合GB3836-2000,IEC60079标准要求. |
| 订货须知 |
订货时请将支路数及各支路对应
的电流,进出线口数量及相应的
方向,规格要求明确,如有总开关
并注明总开关的电流大小或提供
图纸. |
| 产品结构 |
规格 内装元件 结构类型 备注
Specification Inner components Struchre type Remark
小型断路器交流接触器,万能转换 采用模块式结构,
支路电流 开关,热继电器. 实现多回路自由组合.
小于63A *可根据要求加装,电流表和互感器. Modular structure, 进线线口数量及
Branch current not MCB,AC Contactor Seletor, several ciruits can 规格根据
more than 63A thermal relay.Possible to add be freely combined. 用户要求制定
ammeter and CT as requird. Inlet number and
specification are
determined by user.
塑壳断路器,交流接触器,万能转 采用大壳体组合
支路电流 换开关,热继电器. Big enclosure
大于63A MCCB,AC Contactor, combined.
Branch current selector,thermal relay. |
| 外形及安装举例 Outline and mounting example |
 |
|

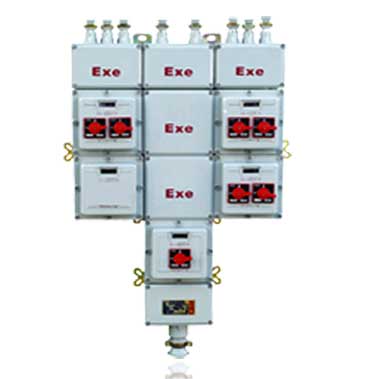

| 外形示意图(IIB) 6回路Outline sketch six circuits |
外形示意图(IIC)6l回路Outline sketch six cicrcuits |
| |
|
| 一回路 二回路 一回路 二回路 |
一回路 二回路 一回路 二回路 共同控制回路图 |
| |
Sketchof together-controlledcircuit | |
