网络开发板 单片机上网 TCP/IP开发 广州乐诚科技电子工作室


网络开发板 单片机上网 TCP/IP开发

产品型号: LCW01
产品价格: 298元
产品品牌: 乐诚

在线咨询
会员在线咨询,免费获取《电气自动化简讯》双月刊
  联 系 人: 屈健
所在区域: 广东.广州
办公地址: 广州天河区东圃
邮  编: 510000
电  话: 020-82316393
移动电话: 13422219273
传  真: 020-28874402
电子邮件: 13544221@qq.com
公司主页: http://www.lcemb.cn/index.html

详细描述:
     随着嵌入式设备联网技术的应用,不得不在嵌入式设备上实现嵌入式TCP/IP协议栈。对于高端的嵌入式CPU,可以运行Linux等操作系统比较容易的实现,但是要在51单片机、AVR单片机、PIC单片机上实现TCP/IP协议栈就比较复杂,因为TCP/IP协议栈对CPU 的速度、内存消耗要求比较高。采用STC89C58RD+微控制器为核心处理器的网络开发板,包括了TCP/IP协议栈和相应的应用程序。实现了ARP、ICMP、TCP、UDP协议,可应用于HTTP Web服务器、Mail客户机、网络协议转换(如Ethernet-RS232接口转换、Ethernet-SPI接口转换等)、基于Internet的远程控制、基于Internet的远程数据采集等嵌入式网络应用。



   使用我们产品的用户,一般将其项目应用于智能小区,网络仪器,以太网转串口,远程抄表,嵌入式网络,监控系统,数据传输等领域,也可在其基础上进行web server的开发,支持TCP、UDP的数据收发;单片机上网,可以实现跨越网关连接到Internet互联网的任何主机。

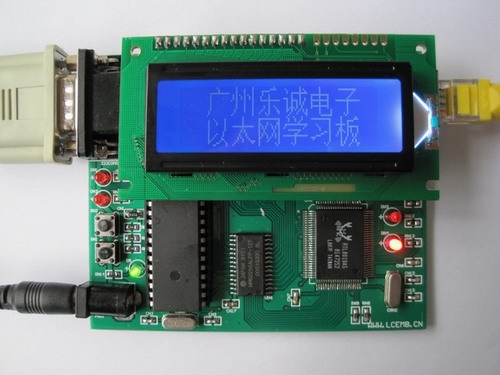

   硬件资源



1、    CPU:STC89C58RD+

2、    芯片资源:32K FLASH,1280字节RAM ,E2PROM 16K,最高时钟频率80M (CPU内载)

3、    LED指示灯:1个电源指示,2个网卡状态指示,2个网络控制指示灯

4、    串行口:1个RS232串行接口(MAX232)

5、    网络接口:10Mbps以太网接口(RJ45口),接口芯片RTL8019AS

6、    12232带字库液晶屏(选配)

7、    ISP下载程序:可通过串口在线下载,无须编程器。

8、    5V稳压电源



  软件资源





1、提供ARP , IP , ICMP , TCP , UDP协议的源代码,ARP中实现了缓存的学习、更新、老化、轮转替换。程序结构模块化,各种子程序分列在不同头文件和C文件中,TCPIP实现了SOCKET层接口

2、提供嵌入式WebServer服务器例程,可方便地编写基于HTTP的远程控制和数据采集程序。

3、提供uCOS-II例程,UCOS-II LED实验,控制两个LEDUCOS-II串口实验,实现数据的串口传输

4、提供基于uIPWeb Server例程,以串口SLIP方式的实现

5TCP/IP网络支持PC与开发板通讯例程实现通过TCP控制开发板上的LED指示灯

6、提供的所有源程序均使用KEIL编译调试,编程语言为C语言,对C语言熟悉者很容易就能进入角色,学好了C还能为以后的LIUNX学习打好基础

7、提供系统PC上位机软件、源程序代码、软件控制通信协议、详细说明文档、TCP/IP讲义和TCP/IP详解1-3、移植UCOS-II所需的所有资料、元器件手册、完整的电路原理图、应用文档等



[特点]



1) 精简的TCP/IP 协议栈:以减小代码量,使有适中代码量和RAM 使用量,更适用于单片机使用。



2) 实用的TCP/IP协议栈:用户可以根据协议栈提供的用户接口来实现TCP的发起连接、接受连接、发送数据、接收数据、关闭连接等操作。该协议栈还能够兼容BSD socket接口。



3) 稳定的TCP/IP协议栈:提供的TCP/IP协议栈是经过全面的测试,在连续PING的情况下不断线;在发送接收大数据量时不丢失任何字节



4) 易用的TCP/IP协议栈:开发板提供完善的资料和使用手册,包括函数定义、更多的例子程序等, 选用KeilC51作为编译器。用户即使对于嵌入式TCP/IP的使用不太了解,也能开发出基于开发板的新程序



5)支持多TCP 连接、多网络设备。能方便地移植到多任务操作系统和其它CPU 下。能方便地替换网络接口协议和网卡驱动设备。



6)支持ping 命令的响应,上位机和下位可以通过我们设计的小程序互相传送数据文档。



7) 配套开发工具:在嵌入式TCP/IP实验环境中提供PC机端的软件,用以和开发板进行通信。



  单片机的嵌入式Web服务器可实现远程控制开发板上的LED指示灯,嵌入式网页由asp代码编辑用户可根据需要更改。






实现TCP客户端





实现TCP 服务器端







  可以传输大量数据的文件并保存在指定的文档中,也可由“数据发送区”发送相应的指令控制开发板上的LED指示灯







$2      如果要下载新的程序,按下面方法进行:

(1)打开STC的在线下载软件,如下图所示:



(2)选择芯片,STC89C54RD+;

(3)File Open 选择要烧入的 hex  文件;

(4)连接好串口线,点击DownLoad / 下载  按钮;

(5)给系统上电,程序便自动下载到芯片中。:



      销售清单

          ◆  一片单片机以太网学习板

          ◆ 一张DVD数据光盘((内含系统PC上位机软件、源程序代码、软件控制通信协议、详细说明文档、TCP/IP协议软件、元器件手册、电路原理图、应用文档等) )

          ◆ 一只5V的直流电源

          ◆ 交叉网线一条

          ◆ 串口线一条

          ◆ 选配12232F带汉字库液晶模块 一个(需另加40元))



联系方式

    服 务 热 线:020-82316393




    QQ在线咨询:  493743672

乐诚科技:http://www.lcemb.cn/Index.html
