不锈钢变频供（给）水设备设备说明

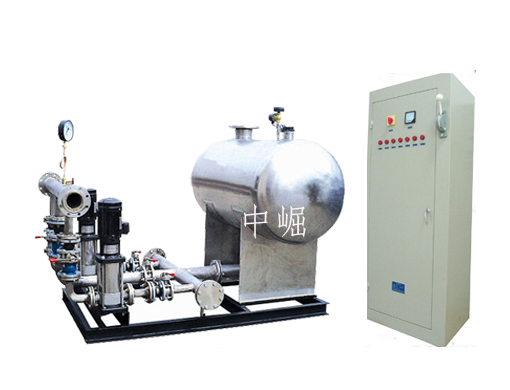

　　成套设备一般由缓冲罐、水泵机组、气压罐控制柜及控制仪表组成，各部分说明如下：
　　a、缓冲罐：是接在设备入口处的气压罐，简称缓冲罐，给水运行时罐内部分容积为压缩空气，靠压缩空气的贮能，对各种突变冲击具有很好的减缓消除作用，同时对市政供水具有一定动态补偿作用。
　　有2种不同结构的缓冲罐，隔膜缓冲罐采用天然橡胶隔膜材料，因完全密闭更有利于保持水质标准，普通钢制缓冲罐内壁涂有符合卫生标准的防腐涂料，但补气时会与外界空气接触。
　　缓冲罐即可串接使用　（如图2-1所示），也可并接使用（进出水为同一管道，作为分支与市政管路相接，如图2-2所示）
　　b、水泵机组：选用本公司具有非过载特性的水泵，其工作特性可以适应水源的较大范围内的压力变化，不会产生过载现象。
　　c、气压罐：其作用与通常2次增压供水设备中的气压罐相同，本系列标准产品采用的隔膜式微型气压罐，主要利用其保压功能，有利于设备的智能化自动节能控制。
　　d、变频控制柜：可采用全变频控制系统，即所有水泵均采用变频调速拖动，也可采用部分变频控制系统（样本标准产品只有1台泵为变频调速拖动）。
　　e、旁通管路：如果市政供水平时能够满足水压要求，仅在供水高峰时压力不足，可加载旁通管路，可使市政下拉供水与增压供水实现自动切换运行。
（1）当市政管网高压时，设备处于停机状态，市政水源过缓冲罐、旁通管路直接向用户管网供水。
　　（2）当市政管网欠压时，设备自动启动，在原不水压基础上变频调速增压（恒压）供水，由于是按“差多少，补多少”的原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了高效节能运行。运行过程中密闭的缓冲罐相当一段管路，新鲜卫生的自来淼不断流过水源罐，不会遭受外界污染。
　　（3）设备运行中，缓冲罐部分容积为压缩空气（其压力与市政水压相同），因而贮存了一定压力势能，靠此贮能可大大减缓各种冲击对市政水源的影响，同时对市政供水具有动态的削峰补偿作用。当市政服务压力从P2降至P1时，缓冲罐提供的最大补偿水量与缓冲罐总容积关系为：
　　V＃＝（1-P1/P2）　V总＝KV总
　　V＃－供水高峰市政压力从P2降至P1期间水源罐给出的补偿水量（m3）
　　P1－市政供水高峰期最低压力（绝对压力）
　　P2－市政供水高峰期前的压力（绝对压力）
　　V总－水源罐的总容积（m3）
