特点：

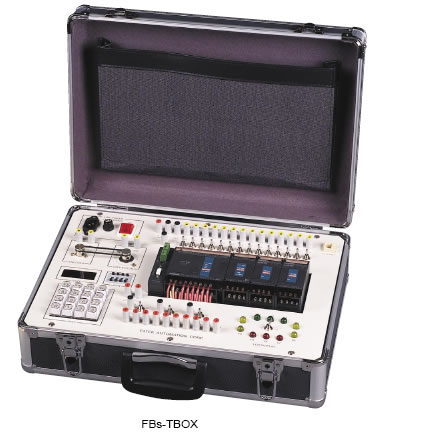

● 内含FBs-24MCT高功能主机、FBs-CM25E以太通讯模块(含 RS232、RS485及以太网络)、数字输入插座、输入仿真开关、 数字输出插座等PLC数字I/O教学所需之基本装备，以及编码器 与步进马达（两者间以皮带耦合传动）、七段显示器、10个大直 径(10mm)之LED指示灯、指拨开关、键盘等高阶应用外围于一 个箱体中，省却教学中费时之配线、收纳、整理等麻烦与人力浪费。

● 内建之 RS232、RS485 及以太网络 3 个通讯端口，除可让教师端 计算机连结所有学员之教育训练箱，进行网络联机教学，诸如载 入、监视、修改、存盘等之外，尚可供学员连接计算机，智能型 ASCII 外围等高阶应用。

● 特别为教学设计之〝WinProladder辅助教学软件〞，可让教师透 过计算机对全体或个别学员作载入特定或考试题目，或作学员考试 作业之定时收取、存档，特别适合作考试、竞赛之进行，为教学 网络化之最佳选择。

● PLC输出均加装插座式继电器隔离及保险丝保护后再输出至输出 端子，以防止学员因误接而损坏PLC及便利修护与更换。

● 精致之烤漆面板与高雅美观之箱体，适合人体工学之安排与规划 ，突破过去PLC教学机之克难、粗糙印象。

● 坊间有多种以本训练箱编辑之实习教材，可供教师及学员参考。

项目              规      格

外　箱 饰条手提铝箱，尺寸为4330.515.5cm，上/下盖可分离。
电　源 100～240VAC，2A保险丝，附指示灯之电源开关
主要设备 FBs-24MCT高功能晶体管输出主机+FBs-CM25E以太通讯模块+3台DUMMY Module(虚拟模块)
程序
规划
工具 程序书写器 FP-07C，可书写程序、监视等(选购且独立于箱体外)
窗口版程序
规划软件 教师端：专为教师设计修改之教学用WinProladder
学员端：同工业界之永宏标准WinProladder
通讯界面 主机内建通讯端口 Port0 USB界面，标准B型USB连接器

FBs-CM25E
通讯端口 Port3 RS232界面，标准DB-9F连接器
Port4 RS485界面，3-pin欧式活动端子台
(port4) 以太网络，10Base T，1EEE 802.3标准，转换成RS485后并入

port4
通讯板CB通讯端口
(选配) Port1 可任选RS232或RS485界面，直接安装于FBs-24MCT主机上

Port2
输入界面 博士端子及具自动及手动复归之输入仿真开关
输出界面 博士端子，10点晶体管输出(Y0~Y9)，均加装继电器隔离后再接至输出博士端子
，Y0和Y1两晶体管输出另有博士端子直接输出以供高速脉波(HSPSO)之用
扩充模块(选配) DIN RAIL固定，空间宽12.5cm(亦即虚拟模块之空间)，可容纳3个4cm薄形模块或宽度相当之其它模块
应 用 模 组 显示模块 4位数七段显示模块，附BCD译码电路
指拨开关 4位数BCD指拨开关模块
按键模块 44矩阵式按键模块
编码器 电源24VDC、200P/R、开集极、A/B相
步进马达 CK/DIR控制，200P/R
LED指示灯 10mmψ高亮度LED(有红、黄、绿三色)，分别由Y0 ~ Y9驱动
训练箱联机站数 最大254站（教师端1台、学员端253台）
