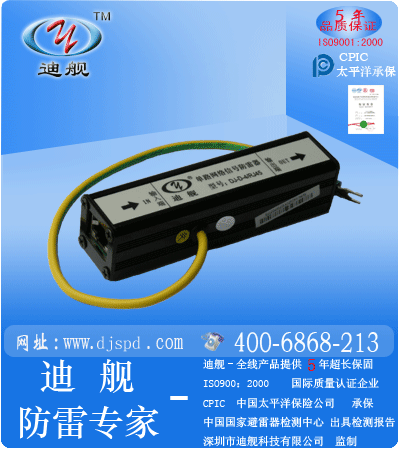

迪舰-网络信号浪涌保护器依据 IEC61000-4-5 及 ITU-TK20&K21 标准设计,采用多级保护电路,选用最新高速浪涌保护器件,反应速度快,输出残压低,传输性能优越. 接口采用标准RJ45接口,单路/四路/16路集成设计使用方便,适用于100M网络信号线路,产品采用复合对称电路，共模、差模全保护，选用铝合金外壳、密封性好,具有防尘、防腐蚀功能,串联方式连接安装,抑线路上的高压脉冲,保护后端设备免受雷电、浪涌的损害.
◆多功能防浪涌过电压精细保护
◆大流量 5~10KA)
◆低残压 (进口TVS雪蹦线路设计)
◆高速反应(1~25ns)
◆低损耗(进口插件线对线设计)
◆长寿命免维护
◆三级滤压保护 (串联保护)
本产品用于网路100M线路
|
产品名称 |
单路网络防雷器 |
四路网络防雷器 |
24路网络防雷器 |
|
产品型号 |
DJ-D-4/RJ45 |
DJ-D-4/RJ45/4 |
DJ-D-4/RJ45/24 |
|
保护线路/线脚 |
1路/线脚1.2.3.6 |
4路/线脚1.2.3.6 |
24路/线脚1.2.3.6 |
|
外壳规格 |
10*2.5*2.5 cm |
14.5*7.5*4.5 cm |
19寸1U标准机架 |
|
额定工作电压Un |
5 V |
|
最大持续工作电压Uc |
6.8V |
|
保护水平Up |
<45V |
|
标称放电电流In(8/20) |
5KA |
|
最大放电Imax(8/20) |
10KA |
|
反应时间tA |
<25ns |
|
信号传输率Vs |
1~100Mbps |
|
外壳材料 |
铝合金外壳 |
|
保护等级 |
精细级保护 |
|
外壳防护等级 |
IP20 |
|
接口方式 |
RJ45 |
|
保护模式 |
串联3级滤压 精细保护 |
|
接地电阻Ω/线径 |
≤4Ω 2.5㎡ |
|
工作温度范围 |
-40℃～+70℃ |
|
空气相对湿度 |
室内温度条件下30％～90％ |
|
执行标准 |
GBl8802.1、lEC61643-1 | |
