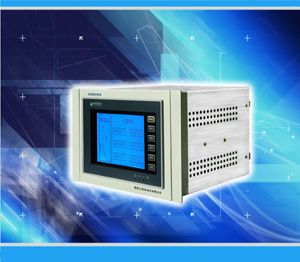

电站综合自动化系统的基本组成单元之一。适用于 110KV 及以下电压等级各种运行方式的电力系统中的综合测控。装置集测量、控制、监视、通讯功能于一体，可分散安装在高压开关柜上，也可集中组屏。

●　 主要功能：

a 模拟量采集 , 包括交流量和直流量的测量

b 数字量输入 , 可用作开关量或电度脉冲采集

c 数字量输出，可完成开关分合控制。

以上各种功能均可根据实际需要增减，配置灵活、方便。

　 电站综合自动化系统的基本组成单元之一。适用于 110KV 及以下电压等级的经消弧线圈接地或不接地系统的线路。装置集保护、测量、控制、监视、通讯功能于一体，可分散安装在高压开关柜上，也可集中组屏。

● 主要保护功能：

a 　三段式电流保护 ( 电压闭锁、方向 ) ；
b 　三相一次重合闸；
c 　零序电流保护；
d 　低频减载功能；
e PT 断线检测功能；
以上各种功能均可选择投 / 退，保护配置灵活、方便。

● 主要测控功能：

a IA 、 IB 、 IC 、 P 、 Q 、 COS Φ、 Wh 、 Varh 等模拟量的遥测；
b 　断路器位置、刀闸位置、地刀位置等遥信开入采集；
c 　正常断路器遥控分、合闸；
d 　开关事故分闸次数统计及事件 SOE 等。
e PT 断线检测功能；

● 主要技术指标：

a 　电流保护
速断电流定值： 0.0 ～ 100 .0A
限时速断电流定值： 0.0 ～ 100 .0A
限时速断时限定值： 0.00 ～ 99.99S
定时限过流电流定值： 0.0 ～ 100 .0A
定时限过流时限定值： 0.00 ～ 99.99S

b 　功率方向
90 度接线方式
最大灵敏角－ 45 度，动作范围：－ 135 度～＋ 45 度

c 　三相一次重合闸
重合闸延时定值： 0.00 ～ 99.99S
合后加速记忆时间： 1S
重合闸再启动时间： 30S

d 　低周减载
低周频率定值： 45.00 ～ 50.00HZ
低周时限定值： 0.00 ～ 99.99S
低电压闭锁定值： 0 ～ 90V
滑差闭锁定值： 0.0 ～ 10.0HZ

e 　零序电流保护
零序电流定值： 0.0 ～ 50 .00A
零序时限定值： 0.00 ～ 99.99S

　　电站综合自动化系统的基本组成单元之一。适用于 110kV 及以下电压等级大、中型配电系统变压器后备保护。装置集保护、测量、控制、监视、通讯功能于一体，一般集中组屏。

● 主要保护功能：

a 三段式复合电压闭锁过流保护；
b 零序保护；
c 过负荷保护；
d 重瓦斯、轻瓦斯、过温等非电量保护；
e PT 断线检测功能；
以上各种功能均可选择投 / 退，保护配置灵活、方便。

●　主要测控功能
：
a IA 、 IB 、 IC 、 P 、 Q 、 COS Φ、 Wh 、 Varh 等模拟量的遥测；
b 断路器位置、刀闸位置、地刀位置、重瓦斯、轻瓦斯、压力释放、温度过高等遥信开入采集；
c 正常断路器遥控分、合闸；
d 开关事故分闸次数统计及事件 SOE 等。

● 主要技术指标：

a 　三段式复合电压闭锁过流保护
电流定值： 0.0 ～ 100 .0A （共三段）
电压定值： 0.0 ～ 100.0V
负序电压定值： 0.0 ～ 50.0V
时限定值： 0.00 ～ 99.99S （共三段）

b 零序保护
零序电流定值： 0.0 ～ 50 .00A
零序电压定值： 0.0 ～ 50.0V
时限定值： 0.00 ～ 99.99S （共三段）

c 过负荷保护
电流定值： 0.0 ～ 10 .00A
时限定值： 0.00 ～ 99.99S

d 非电量保护
过负荷启动风机、本体重瓦斯、调压重瓦斯、压力释放阀、本体轻瓦斯、调压轻瓦斯等

　　电站综合自动化系统的基本组成单元之一。适用于 110kV 及以下电压等级的中性点不接地系统，作为馈电线路的保护。装置集保护、测量、控制、监视、通讯功能于一体，可分散安装在高压开关柜上，也可集中组屏。

●　主要保护功能：

a 　三段式电流保护；
b 　三相一次重合闸；
c 　过负荷保护；
d 　低频减载功能；
e 　零序电流保护；
f PT 断线检测功能；

以上各种功能均可选择投 / 退，保护配置灵活、方便。

●　主要测控功能：

a IA 、 IC 、 P 、 Q 、 COS Φ、 Wh 、 Varh 等模拟量的遥测；
b 　断路器位置、刀闸位置、地刀位置等遥信开入采集；
c 　正常断路器遥控分、合闸；
d 　开关事故分闸次数统计及事件 SOE 等。

●主要技术指标：

a 　电流保护
速断电流定值： 0.0 ～ 100 .0A
限时速断电流定值： 0.0 ～ 100 .0A
限时速断时限定值： 0.00 ～ 99.99S
定时限过流电流定值： 0.0 ～ 50 .00A
定时限过流时限定值： 0.00 ～ 99.99S

b 　三相一次重合闸
重合闸延时定值： 0.00 ～ 99.99S
合后加速记忆时间： 1S
重合闸再启动时间： 30S

c 　低周减载
低周频率定值： 45.00 ～ 50.00HZ
低周时限定值： 0.00 ～ 99.99S
低电压闭锁定值： 0 ～ 90V
滑差闭锁定值： 1.0 ～ 10.0HZ

d 　零序电流保护
零序电流定值： 0.0 ～ 50 .00A
零序时限定值： 0.00 ～ 99.99S

　　电站综合自动化系统的基本组成单元之一。适用于 110kV 及以下电压等级的单星型、双星型和三角形等多种接线电容器组。装置集保护、测量、控制、监视、通讯功能于一体，可分散安装在高压开关柜上，也可集中组屏。

●　主要保护功能：

a 　限时速断保护；
b 　定时限过电流保护；
c 　过电压、低电压保护；
d 　零序电压保护；
e 　零序电流保护；
f PT 断线检测功能；

以上各种功能均可选择投 / 退，保护配置灵活、方便。

●　主要测控功能：

a IA 、 IB 、 IC 、 P 、 COS Φ等模拟量的遥测；
b 　断路器位置、刀闸位置、地刀位置等遥信开入采集；
c 　正常断路器遥控分、合闸；
d 　开关事故分闸次数统计及事件 SOE 等。

●主要技术指标：

a 　限时速断保护
限时速断电流定值： 0.0 ～ 100 .0A
限时速断时限定值： 0.00 ～ 99.99S

b 　定时限过流保护
定时限过流电流定值： 0.0 ～ 50 .00A
定时限过流时限定值： 0.00 ～ 99.99S

c 　过电压保护
过电压电压定值： 0.0 ～ 150.0V
过电压时限定值： 0.0 ～ 99.99S

　低电压保护
低电压电压定值： 0.0 ～ 100.0V
低电压时限定值： 0.0 ～ 99.99S

d 　零序电压保护
零序电压定值： 0.0 ～ 100.0V
零序时限定值： 0.0 ～ 99.99S

e 　零序电流保护
零序电流定值： 0.0 ～ 50 .00A
零序时限定值： 0.0 ～ 99.99S

　　电站综合自动化系统的基本组成单元之一。适用于 3-10KV 大中型异步电动机的主保护 ( 容量 2000KW 及以下 ) 。装置集保护、测量、控制、监视、通讯功能于一体，可分散安装在高压开关柜上，也可集中组屏。

●　主要保护功能
：
a 　差动保护；
b CT 断线告警；
以上各种功能均可选择投 / 退，保护配置灵活、方便。

●　主要测控功能：

a IA 、 IB 、 IC 等模拟量的遥测；
b 断路器位置、刀闸位置、地刀位置等遥信开入采集；
c 正常断路器遥控分、合闸；
d 开关事故分闸次数统计及事件 SOE 等。

●　主要技术指标：

a 　差动保护
差动速断电流定值： 0.0 ～ 50 .00A
差动速断动作时限：﹤ 30ms

b 比率制动
差动启动电流定值： 0.00 ～ 6 .00A
比率差动制动系统： 0.0 ～ 0.8
比率差动制动时限：﹤ 30ms

　　电站综合自动化系统的基本组成单元之一。适用于 3-10KV 大中型异步电动机的后备保护 ( 容量 2000KW 及以下 ) 。装置集保护、测量、控制、监视、通讯功能于一体，可分散安装在高压开关柜上，也可集中组屏。

●　主要保护功能：

a 电流速断保护；
b 起动时间过长保护；
c 堵转保护；
d 零序电流保护；
e 低电压保护；
f 过负荷告警；
g PT 断线告警；
以上各种功能均可选择投 / 退，保护配置灵活、方便。

●　主要测控功能：

a IA 、 IC 、 P 、 Q 、 COS Φ、 Wh 、 Varh 等模拟量的遥测；
b 断路器位置、刀闸位置、地刀位置等遥信开入采集；
c 正常断路器遥控分、合闸；
d 开关事故分闸次数统计及事件 SOE 等。

●　主要技术指标：

a 　电流速断保护
速断电流定值： 0.0 ～ 100 .0A

b 　起动时间过长保护
电流定值： 0.0 ～ 50 .00A
时限定值： 0.0 ～ 99.99S

c 　堵转保护
电流定值： 0.0 ～ 50 .00A
时限定值： 0.0 ～ 99.99S

d 　零序电流保护
零序电流定值： 0.0 ～ 50 .00A
零序时限定值： 0.0 ～ 99.99S

e 　低电压保护
低电压电压定值： 0.0 ～ 100.0V
低电压时限定值： 0.0 ～ 99.99S

f 过负荷告警
电流定值： 0.0 ～ 10 .00A
时限定值： 0.0 ～ 99.99S

　　电站综合自动化系统的基本组成单元之一。适用于 110kV 及以下电压等级母线联络开关的保护及测控。装置集保护、测量、控制、监视、通讯功能于一体，可分散安装在高压开关柜上，也可集中组屏。

●主要保护功能：

a 电流速断保护（可设为合闸速断）；
b 限时电流速断保护；
c 　定时限过流保护；

●　主要测控功能：

a IA 、 IB 、 IC 等模拟量的遥测；
b 断路器位置、刀闸位置、地刀位置等遥信开入采集；
c 正常断路器遥控分、合闸；
d 开关事故分闸次数统计及事件 SOE 等。

●　主要技术指标：

a 电流速断保护
电流定值： 0.0 ～ 100 .0A （可设为合闸后 1S 内有效）

b 限时电流速断保护
限时速断电流定值： 0.0 ～ 100 .0A
限时速断时限定值： 0.00 ～ 99.99S

c 　定时限过流保护
定时限过流电流定值： 0.0 ～ 50 .00A
定时限过流时限定值： 0.0 ～ 99.99S

　　电站综合自动化系统的基本组成单元之一。适用于 50MW 及以下容量的发电机的主保护。装置集保护、测量、控制、监视、通讯功能于一体，一般集中组屏。

●　主要保护功能：

a 　差动保护；
b CT 断线告警；

以上各种功能均可选择投 / 退，保护配置灵活、方便。

●　主要测控功能：

a IA 、 IB 、 IC 等模拟量的遥测；
b 断路器位置、刀闸位置、地刀位置等遥信开入采集；
c 正常断路器遥控分、合闸；
d 开关事故分闸次数统计及事件 SOE 等。

●　主要技术指标：

a 　差动保护
差动速断电流定值： 0.0 ～ 50 .00A
差动速断动作时限：﹤ 30ms

b 比率制动
差动启动电流定值： 0.00 ～ 6 .00A
比率差动制动系统： 0.0 ～ 0.8
比率差动制动时限：﹤ 30ms

　　电站综合自动化系统的基本组成单元之一。适用于 50MW 及以下容量的发电机的定子及后备保护。装置集保护、测量、控制、监视、通讯功能于一体，一般集中组屏。

●　主要保护功能：

a 　两段式复合电压闭锁过流保护；
b 　零序过流保护；
c 　过负荷保护；
d 　过电压保护；
e 　PT 、 CT 断线告警；

以上各种功能均可选择投 / 退，保护配置灵活、方便。

●　主要测控功能：

a IA 、 IC 、 P 、 Q 、 COS Φ、 Wh 、 Varh 等模拟量的遥测；
b 断路器位置、刀闸位置、地刀位置等遥信开入采集；
c 正常断路器遥控分、合闸；
d 开关事故分闸次数统计及事件 SOE 等。

●　主要技术指标：

a 　两段式复合电压闭锁过流保护
电流定值： 0.0 ～ 100 .0A （共两段）
电压定值： 0.0 ～ 100.0V
负序电压定值： 0.0 ～ 50.00V
时限定值： 0.00 ～ 99.99S （共两段）

b 　零序过流保护
零序电流定值： 0.0 ～ 50 .00A
零序时限定值： 0.0 ～ 99.99S

c 过负荷保护
电流定值： 0.0 ～ 10 .00A
时限定值： 0.0 ～ 99.99S

d 　过电压保护
电压定值： 0.0 ～ 150.0V
时限定值： 0.00 ～ 99.99S

　　电站综合自动化系统的基本组成单元之一。适用于 50MW 及以下容量的发电机的失磁及转子保护。装置集保护、测量、控制、监视、通讯功能于一体，一般集中组屏。

●　主要保护功能：

a 　失磁保护；
b 　转子一点接地保护；
c 转了两点接地保护；

以上各种功能均可选择投 / 退，保护配置灵活、方便。

●　主要测控功能：

a 励磁电流、转子电压等模拟量的遥测；
b 断路器位置、刀闸位置、地刀位置等遥信开入采集；
c 正常断路器遥控分、合闸；
d 开关事故分闸次数统计及事件 SOE 等。

●　主要技术指标：

a 　失磁保护
　失磁电流定值： 10.0 ～ 1500A
机端低电压定值： 10.0 ～ 100.0V
励磁低电压定值： 10.0 ～ 500.0V
时限定值： 0.00 ～ 99.99S （共两段）

b 　转子一点接地保护（动作于报警）
接地电阻定值： 1 ～ 50K Ω
时限定值： 0.00 ～ 99.99S

c 转了两点接地保护（动作于跳闸）

　　电站综合自动化系统的基本组成单元之一。适用于 110kV 及以下电压等级各种运行方式的电力系统中电压互感器的监控切换。装置集保护、测量、控制、监视、通讯功能于一体，可分散安装在高压开关柜上，也可集中组屏。

●　主要保护功能：

a 低电压保护、过电压保护；
b 零序电压保护；
c PT 断线监测告警；

●　主要测控功能：

a 可完成一组或二组 PT 的三相电压、零序电压测量；
b 可实现 PT 手动、自动切换和遥控切换功能；
c 有故障告警和保护动作的独立信号接点输出；

●　主要技术指标

a 低电压保护
电压定值： 0.0 ～ 100.0V
延时定值： 0.0 ～ 99.99S

b 过电压保护
电压定值： 0.0 ～ 150.0V
延时定值： 0.0 ～ 99.99S

c 零序电压保护（接地报警）
电压定值： 0.0 ～ 100.0V
延时定值： 0.00 ～ 99.99S

　　电站综合自动化系统的基本组成单元之一。适用于 110kV 及以下电压等级母线联络开关和进线开关，实现备用电源自投及母联开关速断、过流等保护。在功能配置上，可分为母线分段开关备自投及进线 / 内桥开关备自投。装置集保护、测量、控制、监视、通讯功能于一体，可分散安装在高压开关柜上，也可集中组屏。

●主要保护功能：

a 　多运行方式下的自适应投切功能；
b 　电流速断保护（可设为合闸速断）；
c 　限时电流速断保护；
d 　定时限过流保护；

●　主要测控功能：

a IA 、 IB 、 IC 等模拟量的遥测；
b 断路器位置、刀闸位置、地刀位置等遥信开入采集；
c 正常断路器遥控分、合闸；
d 开关事故分闸次数统计及事件 SOE 等。

●　主要技术指标：

a 电流速断保护
电流定值： 0.0 ～ 100 .0A （可设为合闸后 1S 内有效）

b 限时电流速断保护
限时速断电流定值： 0.0 ～ 100 .0A
限时速断时限定值： 0.0 ～ 99.99S

c 　定时限过流保护
定时限过流电流定值： 0.0 ～ 50 .00A
定时限过流时限定值： 0.0 ～ 99.99S

d 失电压保护
电压定值： 0.0 ～ 100.0V
延时定值： 0.0 ～ 99.99S
