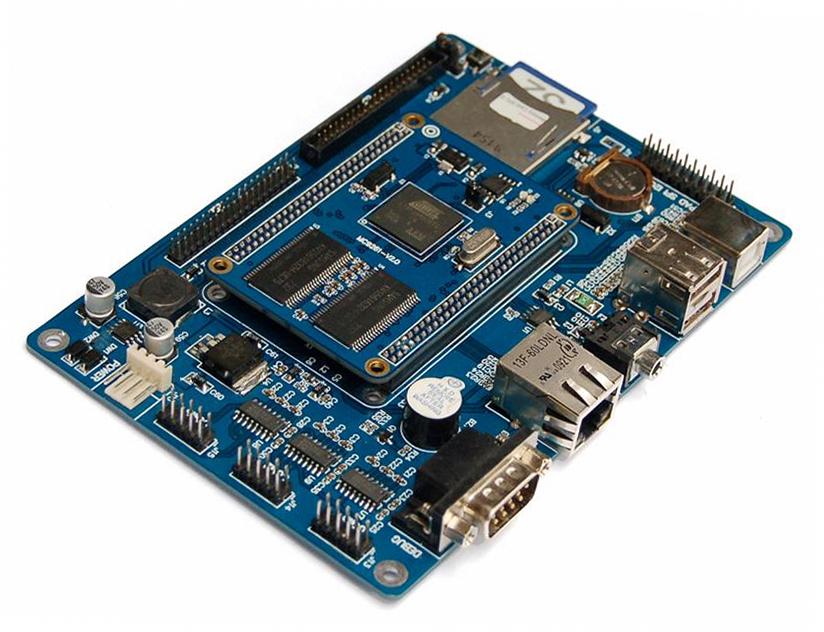

MC9261-EK评估板采用ATMEL AT91SAM9261工业级ARM9处理器,核心板+底板双层架构,核心板采用6层PCB板,高精密工艺,具有极佳的电气性能和抗干扰性能,接口底板实现了芯片的所有接口资源,是目前功能最强、接口最全、软件资源最丰富的 ATMEL 9261 ARM9评估板。
一、产品简介
采用ATMEL AT91SAM9261(S)处理器,最新ARM926EJ-S ARM内核,它扩展了DSP 指令集和Jazelle Java 加速器,主频190MHz 时性能高达210 MIPS。
MC9261-EK开发板外围设备齐全,软件资源丰富,支持Linux-2.6和WinCE5.0操作系统,Linux可配备QT或MiniGUI图形界面,适合信息通信、数据采集、仪器仪表、智能交通、医疗设备、数控终端、工业控制等场合,性价比极高。
二、硬件规格
系统资源 |
CPU |
|
存储 |
64~256MB NandFlash,2~8MB DataFlash |
内存 |
64MB SDRAM |
实时时钟 |
带后备电池RTC |
通信接口 |
网口 |
1路10M/100M自适应网,带网络变压器和指示灯 |
串口 |
4路RS232串口,1路调试串口,3路数据通信串口 |
CAN |
预留SPI接口,可扩展CAN接口,支持CAN2.0A/B |
音频 |
1路音频输出 |
LCD |
支持3.5-14.1寸TFT-LCD,触摸屏功能 |
USB |
2路USB 2.0 Host接口,1路USB 2.0 Device接口 |
GPIO |
GPIO若干,矩阵键盘 |
存储设备 |
IDE/CF/SD |
支持SD卡存储,预留IDE接口,可扩展IDE/CF接口,连接硬盘或CF卡 |
工作参数 |
工作电源 |
6~30V DC-IN |
工作温度 |
-40~+85℃ |
工作湿度 |
5%~95% |
尺寸规格 |
146mmX102mm |
核心板资源
l 64MB SDRAM
l 64-256MB NandFlash
l 2-8MB DataFlash
l 6层高精密工业PCB
l 尺寸:73mm X 50.5mm
l 2条2x30 PIN插件,方便简单
l 电源:3.3V供电,超低功耗
三、技术资料
1、Linux光盘资源
(1)Linux操作系统BSP源码包
启动代码:DataFlashboot,u-boot
内核源码:Linux-2.6.20
驱动源码:串口、网络、CAN、SD/CF卡、音频、LCD、触摸屏、RTC、蜂鸣器、矩阵键盘、GPIO、Wifi等
文件系统:RAMDISK,YAFFS2,NFS
(2)测试例程
硬件测试程序:串口、网络、CAN、SD/CF卡、音频、LCD、触摸屏、RTC、蜂鸣器、矩阵键盘、GPIO等
应用程序例程:控制台程序、文件操作、进程和线程、TCP/UDP、WEB Server等
GUI使用例程:MiniGUI,QT2.3.10,QT4.5,TSLIB
(3)用户手册
硬件接口说明
Linux硬件测试手册
Linux-2.6使用手册
GUI使用说明:MiniGUI,QT2.3.10,QT4.5
(4) 交叉编译工具,SAM-BA,TFTP等工具
(5) 硬件原理图,芯片数据手册
2、WinCE光盘资源
(1)WinCE操作系统
WinCE BSP源码包
WinCE系统烧写镜像文件
(2)测试例程
硬件测试程序:串口、网络、SD卡、音频、LCD、触摸屏、RTC、蜂鸣器、矩阵键盘、GPIO
应用程序例程:基本控件、进程线程、文件操作、注册表操作、TCP/UDP、GPRS短信收发
(3)用户手册
硬件接口说明
WinCE硬件测试手册
WinCE-5.0使用手册
(4) SAM-BA,Activesync等工具,
开发环境 EVC++4.0,Visual Studio 2005
(5) 硬件原理图,芯片数据手册
四、技术支持
支持用户能运行Linux,WinCE操作系统及相关接口测试程序
可根据客户要求量身定制接口底板板,并提供接口底板板的原理图、PCB
可根据客户要求,辅助开发相关驱动
