一、产品简介

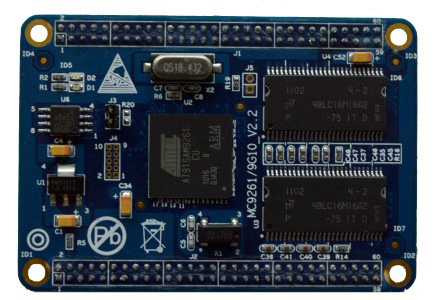

迈冲科技MC9261工业级核心板采用ATMEL AT91SAM9261(S)工业级ARM9处理器，6层PCB板工艺，具有极佳的电气性能和抗干扰性能。核心板采用2条2x30 PIN排针引出可能用到的引脚，可扩展性强。基于本产品定制开发的主板目前已在智能家居、环境监测、物联网、无线网络应用等领域得到广泛应用，产品质量和稳定性受到众多用户好评。
二、硬件规格
1、核心板资源
◆ 工业级ATMEL AT91SAM9261(S)处理器，200MHz
◆ 64MB SDRAM
◆ 32MB - 2GB NandFlash （标配128MB）
◆ 512KB-2MB SPI NorFlash (标配512KB，系统启动引导用)
◆ 6层PCB
◆ 尺寸：73mm X 50.5mm
◆ 2条2x30 PIN插件，方便简单
◆ 电源：3.3V供电，功耗低
◆ 工作温度范围：-40 – 85℃
2、常用可引出接口：
◆ TFT-LCD接口，最高分辨率800*600
◆ 4线电阻式触摸屏
◆ SD/TF卡接口
◆ 网口，支持10/100M以太网
◆ 4路串口，可扩展多路串口，可选择TTL/232/485/422等多种电平方式。
◆ 音频接口
◆ RTC，后备电池实时时钟
◆ 2路全速USB Host接口，1路全速USB Device接口
◆ I2C/SPI/GPIO接口等
3、我们提供接口底板定制服务，可在以上基础上扩展更多接口，如：
◆ 矩阵键盘
◆ 外部硬件看门狗
◆ 无线网络通讯 （wifi/3G/GPRS/CDMA等）
◆ 音频录放音
◆ CAN、485总线
◆ IDE/CF存贮
◆ 唯一硬件序列号等
三、技术资料
1、Linux光盘资源
(1)Linux系统资源：
◆ 启动代码：bootstrap，u-boot
◆ 内核源码包：Linux-2.6.30
◆ 文件系统：JFFS2
◆ GUI：QT4.7.0源码包
◆ 实用工具：ppp拨号、ntp校时、sqlite数据库，Webserver服务器（boa）、FTP服务器（vsftp）、telnet服务器、Wireless Tools（wifi模块操作命令）
(2)测试例程及源码
◆ 硬件测试程序：串口、网络、RTC、蜂鸣器、GPIO等。
◆ 应用程序例程：控制台程序、文件操作、进程和线程、TCP/UDP、WEB Server、Sqlite例程、BOA+CGI例程。
(3)用户手册
◆ MC9261核心板硬件手册
◆ MC9261 Linux快速开始手册
◆ MC9261 Linux开发环境搭建手册
◆ MC9261 Linux系统配置手册
◆ MC9261 Linux系统烧写手册
◆ 建立QT4开发环境手册
(4)交叉编译工具,SAM-BA,TFTP等工具
2、WinCE光盘资源
(1)WinCE.net 5.0操作系统
WinCE BSP包（BIN格式）、WinCE系统烧写镜像文件
(2)测试例程及源码
(3)用户手册
◆ MC9261核心板硬件手册
◆ EVC开发调试手册
◆ MC9261 Wince用户手册
◆ MC9261 Wince系统烧写手册
(4) SAM-BA，Activesync等工具，开发环境 EVC++4.0
用户可任选一款操作系统。
四、技术支持和保修服务
1.技术支持
杭州迈冲科技有限公司承诺从客户购买产品之日起，提供6个月的免费技术支持（电话、邮件、网上在线问答、传真）。
我们提供以下技术支持：
◆ 支持用户能运行Linux或WinCE操作系统及相关接口测试程序。
◆ Linux或Wince系统的常见配置，自启动应用程序等。
◆ 我们提供的远程服务器（如telnet、ftp、http等）的配置。
◆ 支持客户搭建Linux或Wince开发环境
◆ 支持客户对硬件接口的各项应用操作。
◆ 我公司拥有自主研发的自动化烧录、测试设备，批量客户我们可以代为烧录镜像和应用程序。
以下内容不在我们技术支持范围内，我们会酌情支持：
◆ 客户自己进行的应用程序开发。
◆ 客户自己开发的硬件接口及软件驱动等。
2.保修服务
本产品自出售之日起，在正常使用状况下，印刷电路板卡，提供2年免费保修服务。
特别说明，以下情况不属于免费服务范围内，杭州迈冲科技公司视情况收取一定的服务费用：
◆ 无法提供产品有效购买凭证（发票、收据、合同等）；
◆ 客户错误操作引起产品过压、短路等造成的元器件损坏；
◆ 因自然灾害或遇不可抗拒力导致产品外观及功能损坏；
◆ 用户自行或者用户授权非杭州迈冲许可的人员及机构进行产品的焊接、拆装、变更产品规格配置，或扩充非杭州迈冲公司销售认可的配件导致产品外观及功能损坏。
采用此核心板开发产品的客户，可以选用我们提供的评估开发板进行测试和开发。另外我公司有基于此核心板的工业主板，提供更多软硬件资源，可以直接应用，同时我们提供接口底板定制服务，并开发相应接口驱动，助力您的产品快速上市，欢迎来电咨询。
