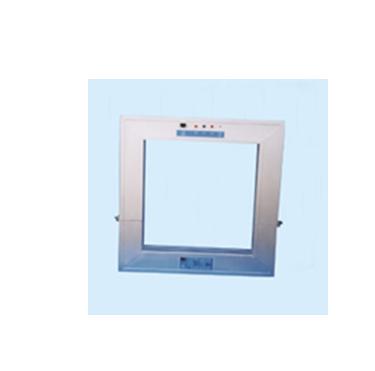

概  述  SDC系列直流大电流互感器利用霍尔直测方式检测直流或脉动电流。具有测量准确、稳定可靠、安装方便、温漂小、抗外磁能力强、过载能力强等特点。广泛应用于有色金属冶炼、电解、电镀、氯碱、碳素、整流等大电流应用领域。

工作原理：导电母线穿过互感器铁芯,被测母线电流I在铁芯中产生与其成比例的磁场B，安装在铁芯气隙中的霍尔元件检测磁场B，输出与磁场B成正比的霍尔电压，将各霍尔元件输出的霍尔电压求和放大即为传感器的输出电压V，V的量值精确反映了被测母线电流I的量值。

技术参数：

² 测量范围：4KA～400KA

² 精  度：0.1%FS  0.2%FS  0.5%FS

² 输出信号：5V(10V  20mA  4～20mA  或按用户要求)

² 位置影响误差＜0.05%

² 重复装卸误差＜0.05%

² 外磁场影响：当外磁场不大于200高斯，外磁场对传感器附加误差小于0.05%

² 温  漂：＜50ppm/℃

² 工作条件：

² 环境温度-20℃~  +60℃

² 相对湿度＜85%RH

² 供电电源：AC220V±10%  50Hz±2Hz

² 功  耗：＜10VA(典型值)
